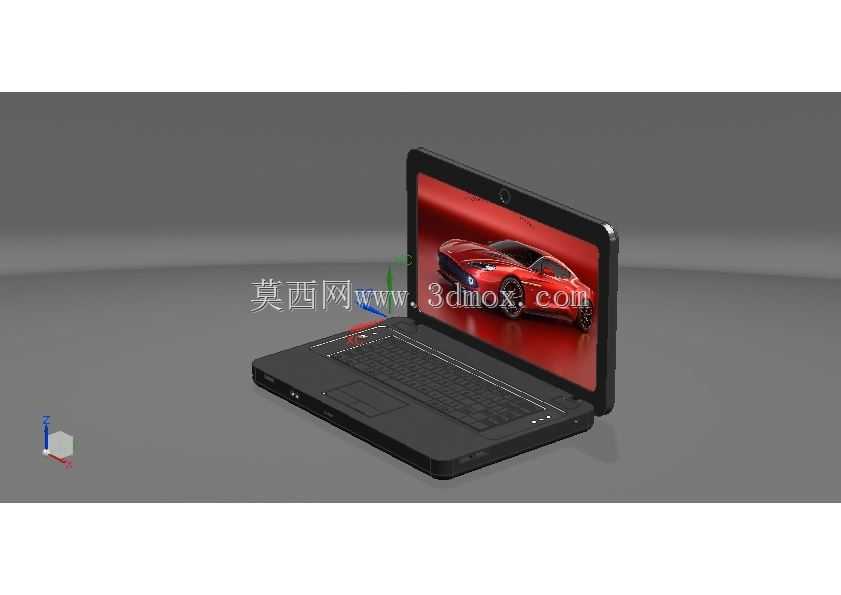

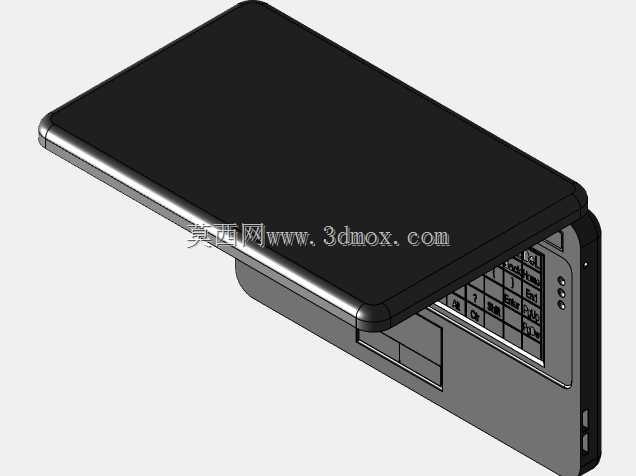

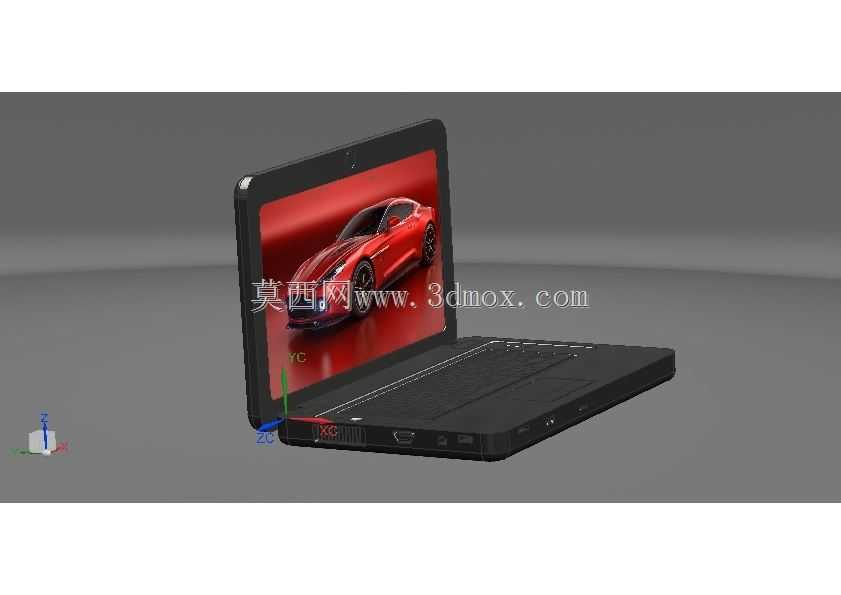

NX10环境下完成的笔记本电脑整机结构建模

本次建模的笔记本电脑属于便携式个人计算终端，日常应用场景覆盖移动办公、户外作业数据处理、个人影音娱乐、轻量级工程图查看等多个领域，区别于台式计算设备，其核心设计逻辑始终围绕便携性与使用稳定性的平衡展开。建模过程中首先锚定设备的闭合状态整体边界，整机闭合后厚度控制在常规便携本的合理区间，长宽尺寸适配常规双肩包电脑隔层、桌面办公工位的摆放需求，不会出现尺寸过大挤占桌面操作空间、或是尺寸过小导致键盘操作局促的问题。从结构分层来看，模型完整还原了A面顶盖、B面屏幕边框、C面键盘操作区、D面底壳四大核心外观件的配合关系，A面顶盖做了微弧收边处理，避免直角边长期握持硌手的问题，同时边缘预留了无线天线的布设空间，不会出现金属壳体屏蔽信号的结构缺陷。B面屏幕区域还原了窄边框的设计特征，屏幕上方预留了摄像头模组的安装位，边框与屏幕的配合间隙控制在消费电子常规装配公差范围内，既保证屏幕固定的可靠性，也不会出现边框挤压屏幕导致漏光的问题。C面操作区完整还原了全尺寸键盘的按键排布、触控板的居中位置，键盘区域做了下凹0.3mm的沉台设计，按键行程预留的空间匹配常规薄膜键盘的装配要求，触控板周边做了细微的倒角处理，避免长期操作手腕剐蹭产生不适感，C面靠近转轴的位置预留了功能指示灯的布设点位，同时兼顾了掌托区域的支撑面积，保证长时间打字时手腕有足够的支撑。D面底壳还原了防滑脚垫的分布位置、散热进风孔的格栅结构，脚垫高度预留了足够的进风空间，保证高负载运行时散热气流的通畅，底壳的螺丝孔位排布遵循易拆卸的设计逻辑，后续维护时可以快速拆开底壳更换内存、存储等扩展部件。转轴部分的建模还原了两段式阻尼结构的装配空间，能够实现屏幕从0度闭合到135度展开的角度调节，阻尼力矩的预留空间保证屏幕调整到任意角度都不会出现自行滑落的问题，同时转轴处的走线空间做了避让处理，避免屏幕排线长期开合出现磨损断裂的情况。机身侧面的接口区域还原了常用外设接口的排布位置，接口之间的间距预留了足够的插头插拔空间，不会出现相邻接口插入大尺寸插头时互相干涉的问题，所有接口的位置都避开了内部主板、电池的布设区域，不会出现结构干涉无法装配的问题。整个建模过程严格遵循消费电子产品的结构设计规范，所有配合面的公差预留、安装空间的避让都符合实际量产的装配要求，既还原了产品的外观特征，也完整呈现了内部结构的布设逻辑，能够用于产品外观评审、结构干涉检查、装配工艺模拟等多个工程环节。
