环链手拉葫芦起重吊装设备结构设计

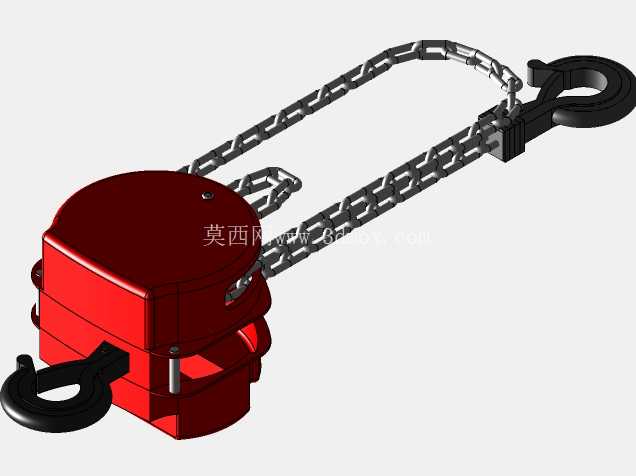

　　这款环链手拉葫芦的三维结构设计，完全围绕车间、仓储、户外无电源场景下的重物吊装移位需求展开，在设备检修、模具吊装、物料短距离转运、小型设备安装就位等作业场景中，这类轻小型起重设备的使用频率极高，相比电动起重设备，它不需要外接电源，整体自重更轻，单人即可完成携带与操作，在狭窄作业空间、临时吊装点位的作业适配性上优势明显。从结构功能来看，整机核心由上吊钩组件、起重链条、手链轮传动机构、罩壳本体、下吊钩组件几个核心部分构成，上吊钩采用带安全舌片的锻造钩结构，可直接挂接在固定吊点、起重横梁或者临时搭设的吊点支架上，钩体的开口尺寸适配常规的吊耳、横梁挂点规格，作业时可根据吊点位置调整挂接角度，钩身与罩壳顶部的连接座采用铰接结构，允许一定角度的偏摆，避免吊装过程中链条出现硬弯折受力。

　　起重链条采用级进模锻造的合金钢链环，链环之间的铰接间隙经过严格控制，既保证链条可以顺畅绕过链轮，又不会因为间隙过大出现卡链、跳齿问题，链条的长度可根据实际吊装高度需求选配，建模时链环之间采用贴合实际的铰接约束，可模拟真实吊装时链条的垂度、弯折状态，方便设计人员校核不同起升高度下的链条干涉情况。传动机构藏在红色的罩壳内部，采用行星减速结构配合摩擦片式单向制动器，拉动手拉链条时，手链轮带动减速齿轮组转动，进而驱动起重链轮收放起重链条，停止拉拽时，制动器会自动锁止，避免重物下坠，这个结构的建模重点在于齿轮的啮合间隙、摩擦片的压紧行程控制，既要保证制动可靠，又要避免传动过程中出现卡滞，罩壳采用分体式螺栓连接结构，侧面预留了检修开口，日常维护时不需要完全拆解整机即可检查内部齿轮、制动器的磨损情况，罩壳的外形做了圆弧过渡处理，避免作业时尖锐棱角剐蹭操作人员或者吊装工件。

　　下吊钩同样配备安全舌片，与起重链条的末端采用铰接连接，可360度旋转，方便吊装时调整工件的悬挂角度，钩身的额定载荷与整机载荷匹配，建模时对吊钩的危险截面做了结构加强，避免长期重载下出现变形。从设计思路上，这款模型完全遵循轻小型起重设备的安全规范，所有受力部件的结构尺寸都按照额定载荷下的强度要求做了冗余设计，罩壳不仅起到防护内部传动部件的作用，同时也作为传动机构的安装基座，所有齿轮轴、链轮的安装孔位都在罩壳的分体结构上做了同轴度约束，保证装配后传动部件的转动顺畅度。

　　安装边界方面，整机的上部吊点挂接后，需要预留足够的垂直作业空间，罩壳本体与周边障碍物的水平间隙需要满足手拉链条的操作空间需求，避免拉动手链时出现剐蹭，下吊钩的最低下降位置需要保证起重链条至少保留3圈以上的啮合余量，避免链条完全脱出链轮。在实际建模过程中，对链条的柔性运动模拟做了针对性处理，每个链环都设置了合理的转动自由度，可真实模拟不同起升高度下链条的排布状态，方便设计人员提前预判吊装过程中链条与工件、周边设备的干涉风险，上吊钩与下吊钩的铰接结构也做了角度限位，避免吊钩过度偏摆导致脱钩风险，罩壳表面的连接螺栓、定位销都按照实际装配关系建模，可直接用于生成工程图纸、指导生产装配，也可用于起重作业场景的三维布局仿真，验证不同吊装点位下的设备适配性。
