25mm直角三通连接弯头结构设计

这款25mm规格的直角三通弯头，是管路布设、杆体支撑场景中十分常用的连接构件，核心作用是实现三根同规格杆件或管道的直角交汇连接，在民用给排水管路布设、户外架空线缆杆体支撑、小型农用灌溉管网搭建、轻型设备框架组装等场景中都有广泛应用，能够在有限的安装空间内完成管路或杆体的90度转向与分路衔接，无需额外搭配多个独立弯头与直通接头，大幅减少连接节点数量，降低节点渗漏、结构松脱的潜在风险。

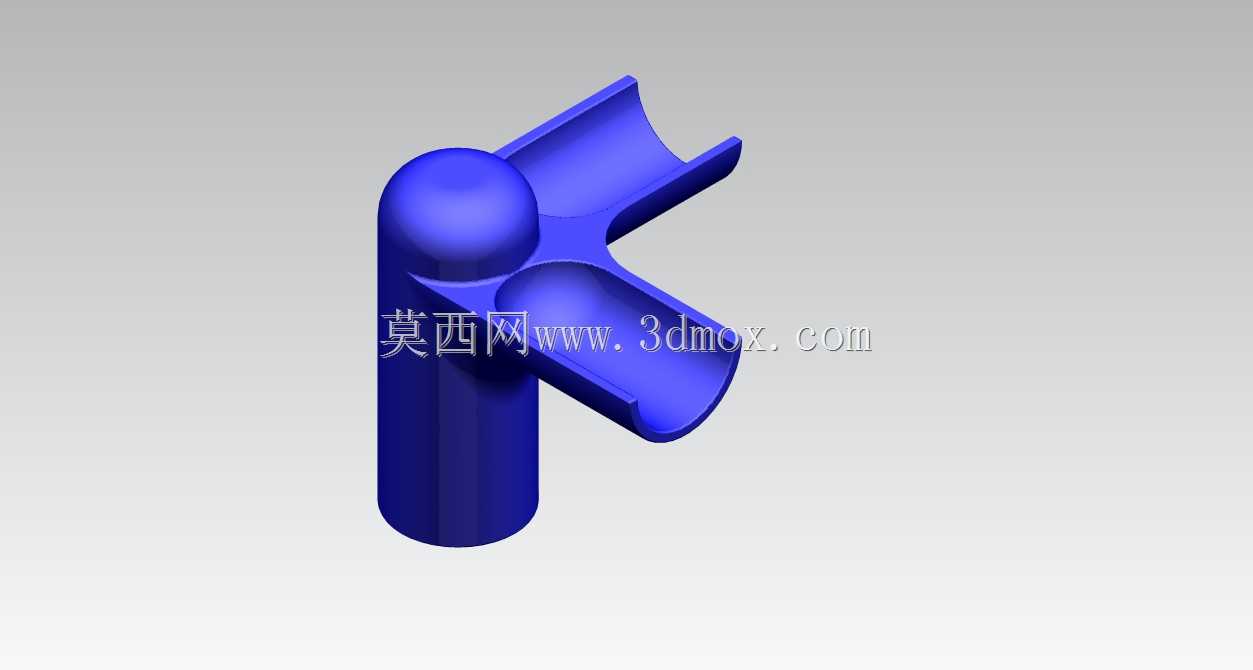

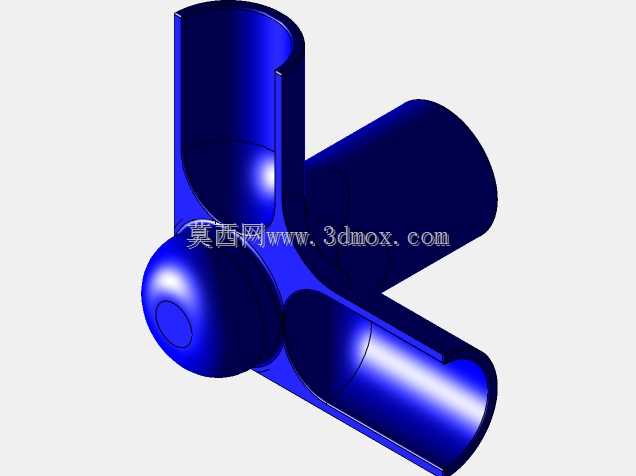

从功能特性来看，该弯头采用一体化的球形交汇腔体设计，三个接口分别对应垂直向下、水平横向、水平纵向三个互相垂直的方向，其中垂直方向接口为完整圆柱承插结构，两个水平方向接口采用半开放的弧面托接结构，既可以适配完整圆管的插入式连接，也能够对已布设的杆体、管道进行侧向卡接固定，适配不同施工场景的安装需求。球形交汇腔体的设计能够让介质在管路转向分路时减少流动阻力，避免直角硬拐角带来的介质淤积、流阻骤升问题，在输水、输气场景下可以有效降低管路输送的能耗，减少杂质在拐角处的沉积堵塞概率。

在设计思路上，这款弯头充分考虑了现场安装的便捷性与结构强度需求，整体采用等壁厚设计，所有棱边位置都做了圆弧过渡处理，避免应力集中导致的受力开裂问题。三个接口的内径统一为25mm，能够与同外径的PVC管、镀锌钢管、玻璃钢杆等常见杆件管材紧密配合，安装时可根据连接方式选择粘接、焊接、卡箍固定或者螺栓锁紧，适配不同材质连接件的固定需求。两个水平方向的半开放接口设计，还能够在后期管路维护时快速拆卸调整，无需将整段管路完全截断即可完成弯头的更换或位置调整，大幅降低后期运维的施工难度。

从安装边界来看，该弯头的垂直段圆柱长度预留了足够的承插深度，能够保证插入后的连接强度，避免受外力拉扯时出现接口脱落问题；球形腔体的外径控制在合理范围内，不会因为腔体过大导致安装时与周边构件产生干涉，在狭小的墙体布线、设备内部管路布设场景下也能顺利安装。整体结构没有多余的凸起构件，外表面光滑流畅，安装后不会出现容易积灰、挂扯杂物的死角，在户外使用时也能减少雨水、灰尘的积存，提升构件的使用寿命。
