工业铆接加工用立式铆接机结构设计

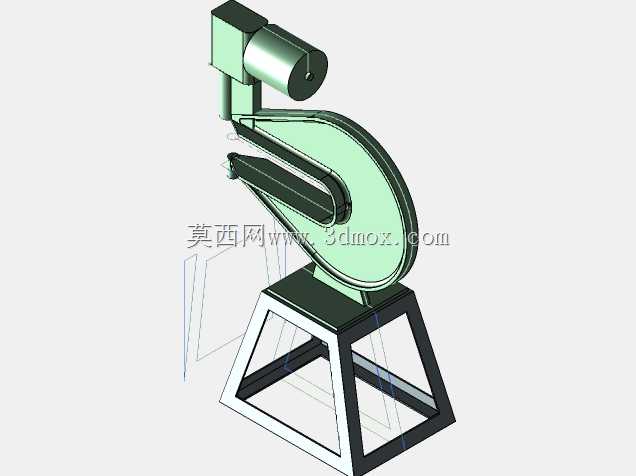

这款立式铆接机是面向金属钣金加工、五金构件连接场景设计的专用铆接作业设备，主要应用于机箱机柜生产、五金制品加工、小型钢结构构件预制、轻工机械配件装配等生产环节，可完成实心铆钉、半空心铆钉的压铆成型作业，替代传统手工铆接的重体力操作，大幅提升铆接工序的作业效率与成型一致性。设备整体采用立式悬臂结构布局，上部为动力驱动单元，集成了动力输出与传动变速结构，可将动力稳定传递至下部的冲压执行端，C型悬臂的开口设计预留了充足的工件操作空间，可适配不同尺寸、不同外形的待铆接工件，操作人员可灵活调整工件位置，对准铆接点位完成作业，无需复杂的工件装夹流程，适配小批量多品种的铆接加工需求。设备下部采用框架式支撑底座，通过桁架式的支撑结构保障整体刚性，在铆接冲压作业时可有效抵消冲压力带来的结构形变，避免机身晃动影响铆接成型精度，底座的支撑腿预留了安装固定孔位，可通过膨胀螺栓将设备固定在车间混凝土地面或者专用工作台上，保障长期作业的结构稳定性。在功能设计上，该设备的冲头行程经过适配优化，可覆盖常规3到12毫米直径铆钉的压铆成型需求，冲压作用力输出平稳，可避免冲压力过大导致的工件压伤、铆钉开裂问题，也可防止压力不足造成的铆钉成型不饱满、连接强度不达标的情况。C型臂的喉深尺寸经过合理规划，可满足距离工件边缘一定深度的点位铆接需求，适配各类带折边、有一定深度的箱体类工件铆接作业。设备的传动结构采用封闭护罩设计，可将传动部件完全封闭在护壳内部，既可以避免车间内的金属碎屑、粉尘进入传动结构造成部件磨损，也可防止作业过程中操作人员误触运动部件造成安全隐患，整体外形线条简洁，外部无突兀的突出结构，便于车间日常的清洁维护。在安装边界上，设备整体占地尺寸紧凑，无需过大的车间安装空间，对车间层高无特殊要求，常规生产车间即可完成布置安装，动力接入方式适配车间常规工业供电，无需额外配置特殊的动力源配套设施，可快速部署投入生产使用。该设备的结构设计充分考量了一线铆工作业的操作习惯，操作点位高度符合人体工程学设计，操作人员站立作业时无需过度弯腰或者抬臂即可完成工件对位、铆接触发的全流程操作，可有效降低长期作业的操作疲劳感。
