40吨电UTM万能材料试验机结构设计

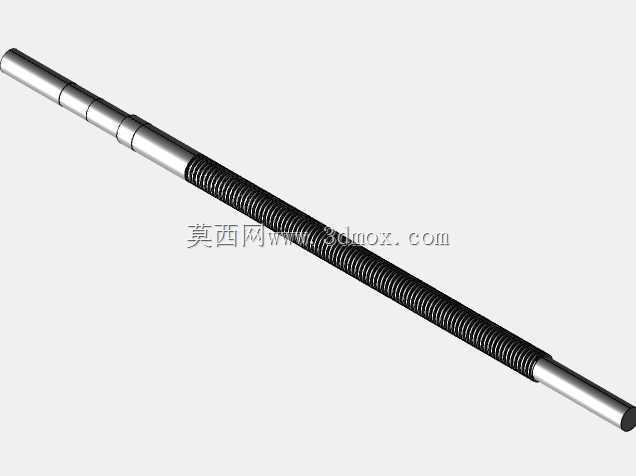

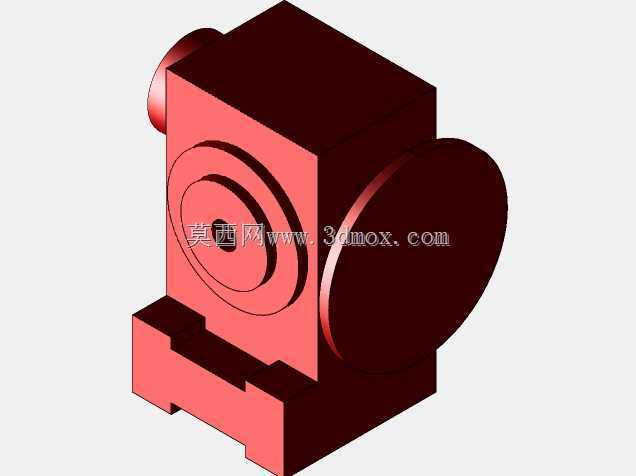

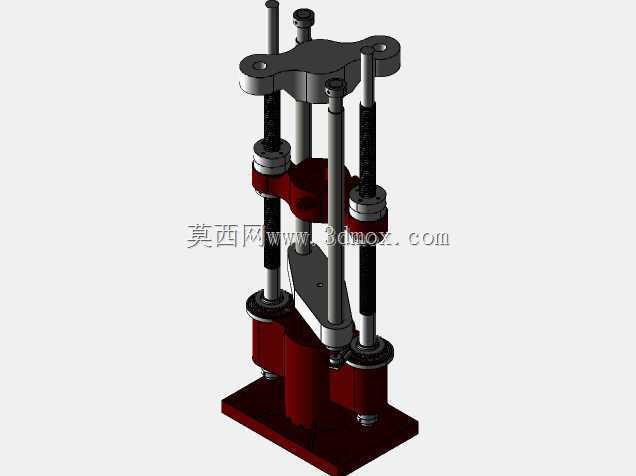

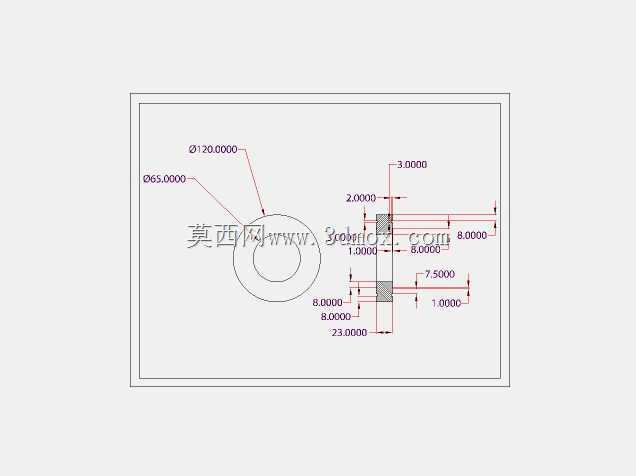

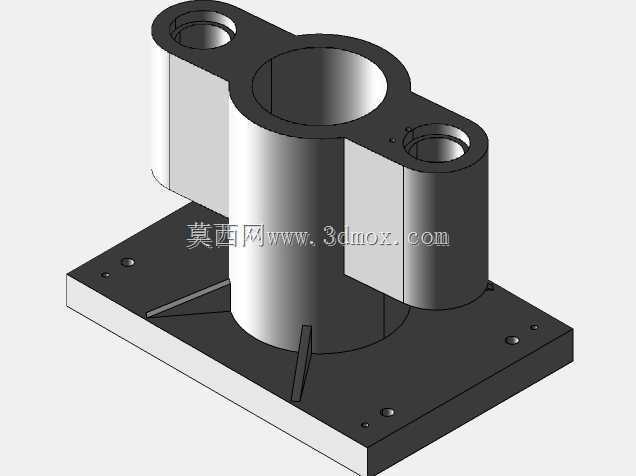

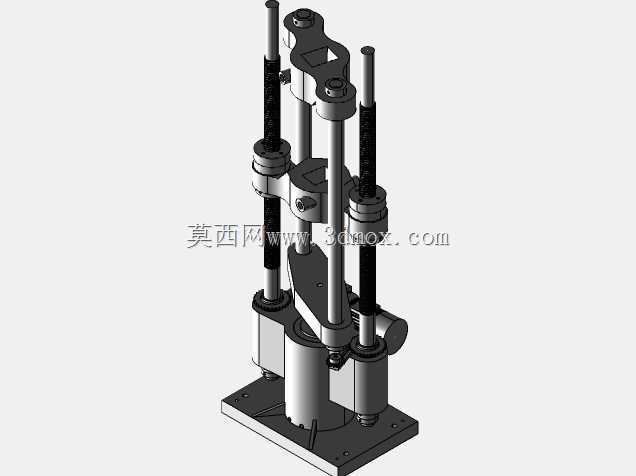

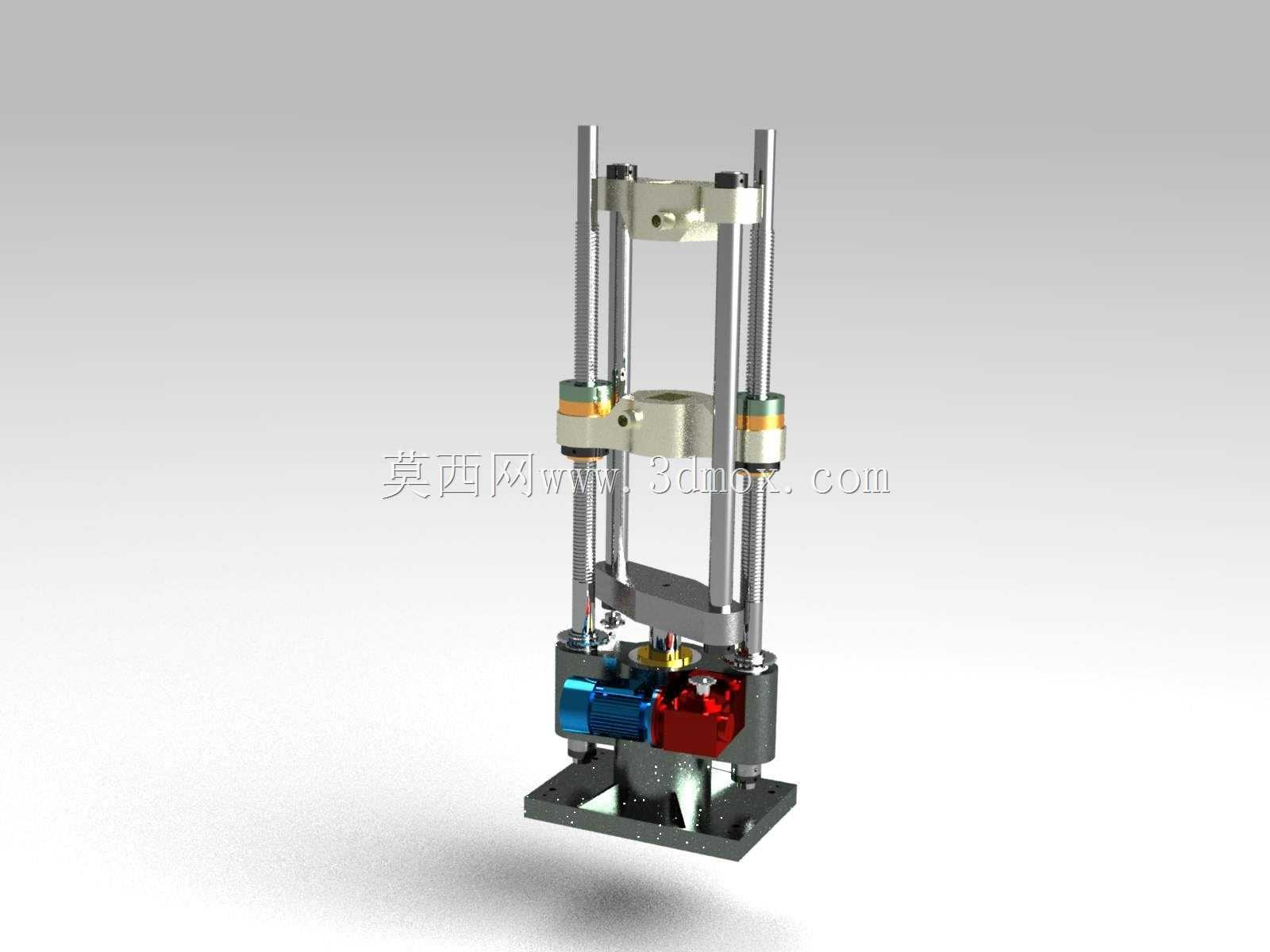

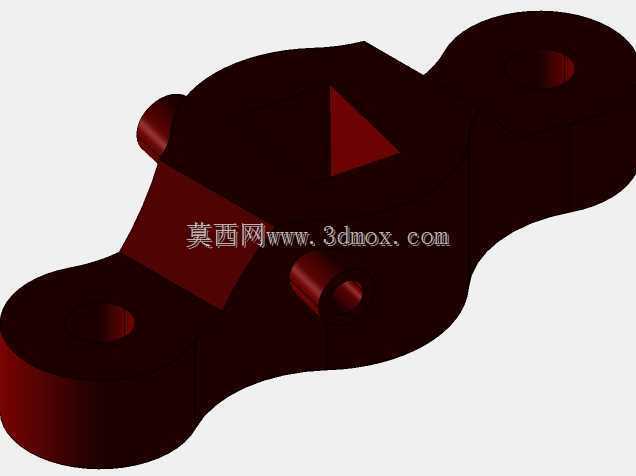

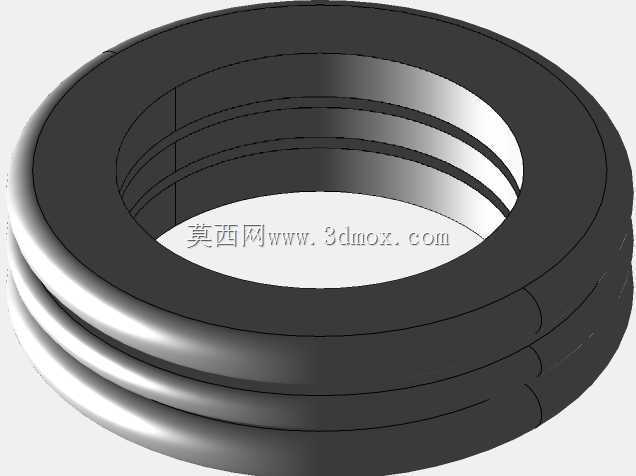

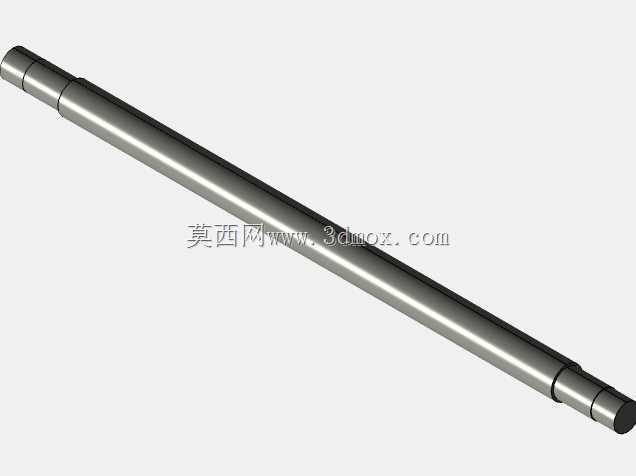

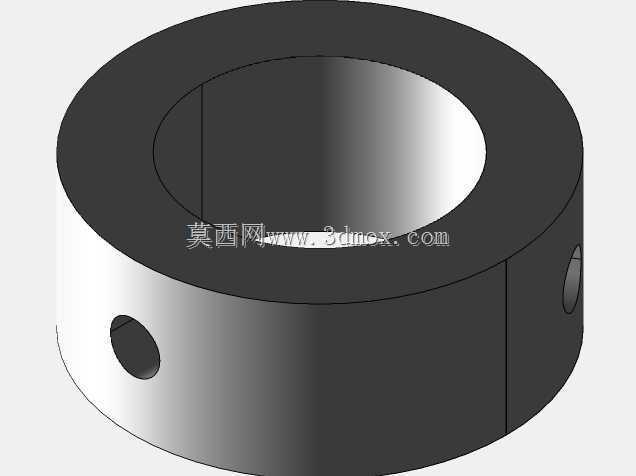

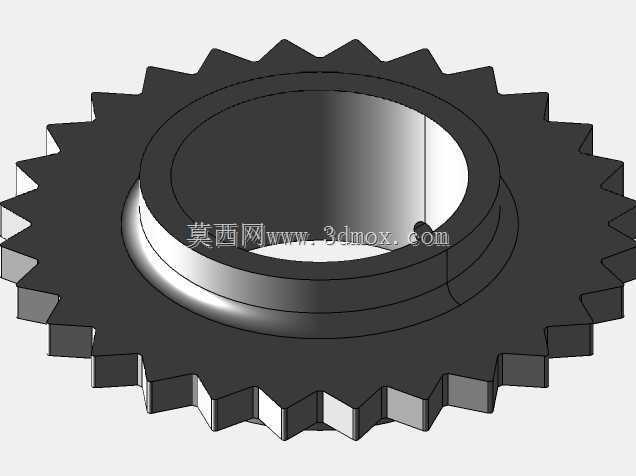

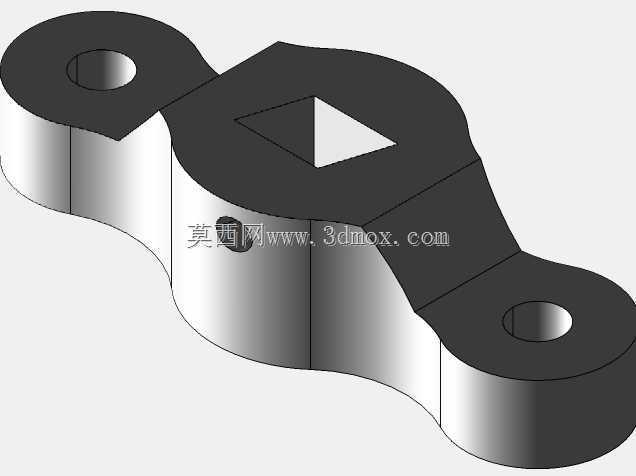

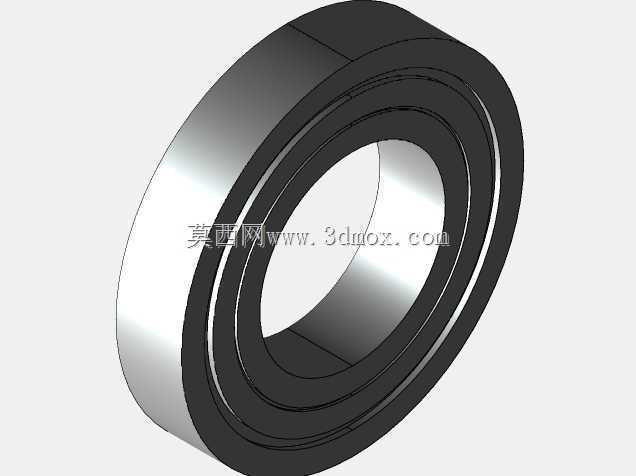

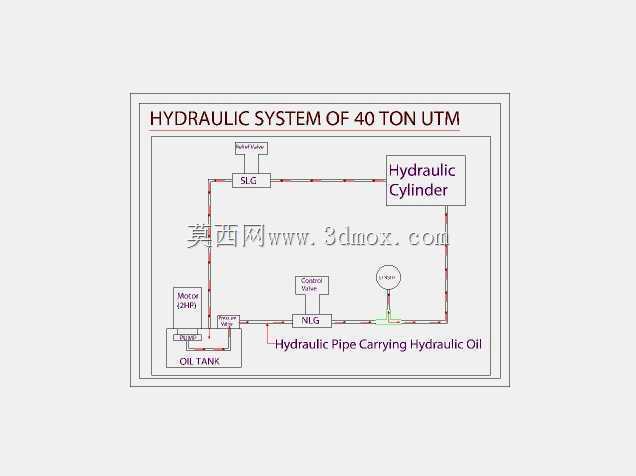

这套40吨容量的电驱万能试验机结构，主要面向金属型材、复合材料、工程塑料等试样的静态力学性能检测场景，覆盖生产车间来料质检、高校材料实验室科研测试、第三方检测机构型式试验等多类使用场景，可完成拉伸、压缩、弯曲、剪切等多类常规力学试验项目。整机采用双立柱门式承载框架，两根高精度镀铬光杠作为动横梁的运动导向，配合底部集成的减速传动单元带动丝杠副实现动横梁的升降动作，框架整体刚度经过校核，满量程加载时立柱变形量控制在标准允许范围内，避免因框架刚度不足引入测试误差。动横梁上配备可调节夹具安装接口，可根据试样类型快速更换平钳口、圆钳口、压缩压盘、弯曲支座等不同工装，适配不同形状、尺寸的试样装夹需求；传动部分采用伺服电机搭配蜗轮蜗杆减速机构，传动平稳无爬行，可实现0.05-500mm/min范围内的无级调速，满足不同试验标准对加载速率的要求。设计过程中优先考虑了设备的安装边界，整机底座采用加厚钢板焊接结构，预留了地脚螺栓安装孔，安装时需保证底座平面水平度误差不超过0.2/1000，避免导向柱倾斜导致横梁运动卡滞；设备上部预留了安全防护网安装位，测试高脆性试样时可加装防护装置防止试样断裂飞溅伤人。底部传动舱内集成了限位保护机构，当动横梁运行至上下极限位置时可自动切断动力输出，避免超程运行损坏设备结构；力值传感器安装在动横梁与夹具连接位置，可直接采集试样受力数据，减少中间传动环节的力值损耗带来的测量误差。整机的管线排布全部采用内置式设计，动力线、传感器信号线沿立柱内侧的走线槽布置，避免外部走线勾挂试样或影响操作人员操作，设备侧面预留了扩展接口，可后续搭配引伸计、变形测量装置等配件，实现更丰富的测试功能。
