六足仿生爬行探测机器人结构设计

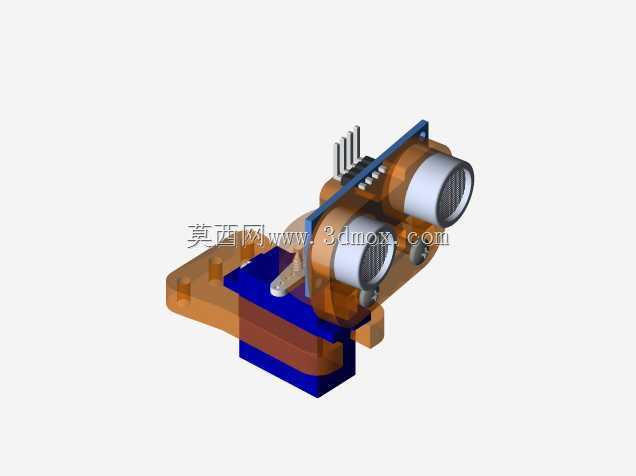

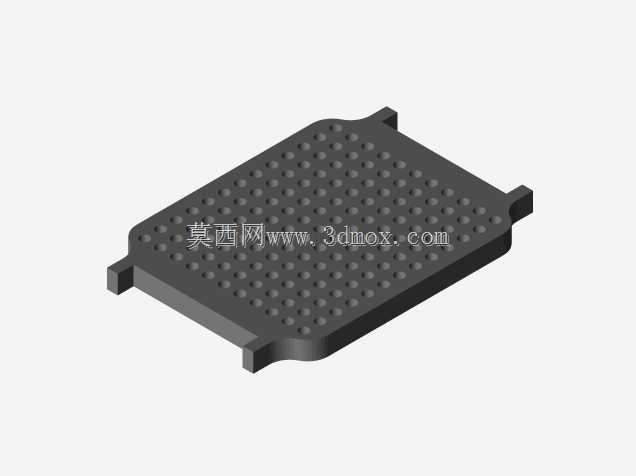

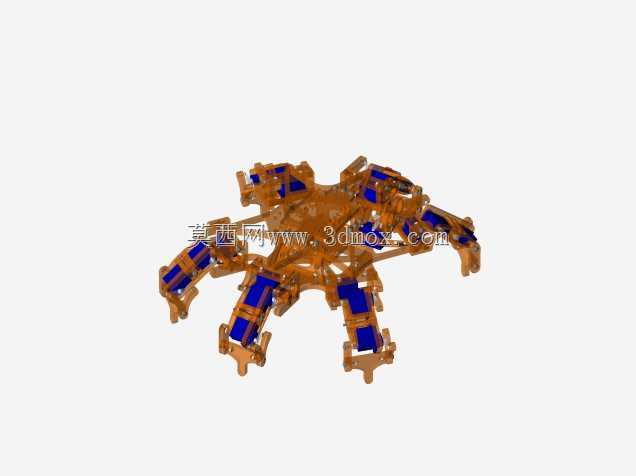

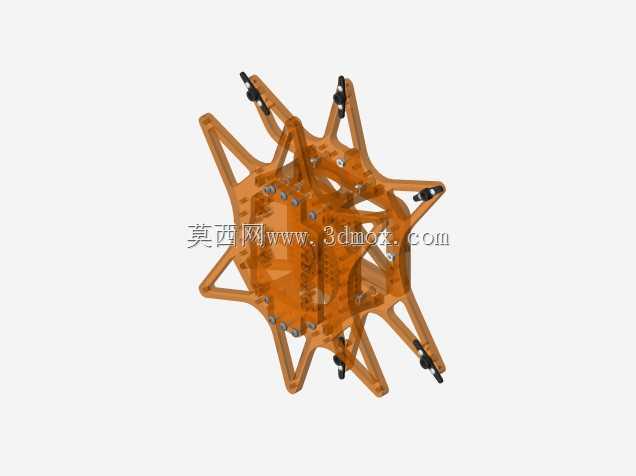

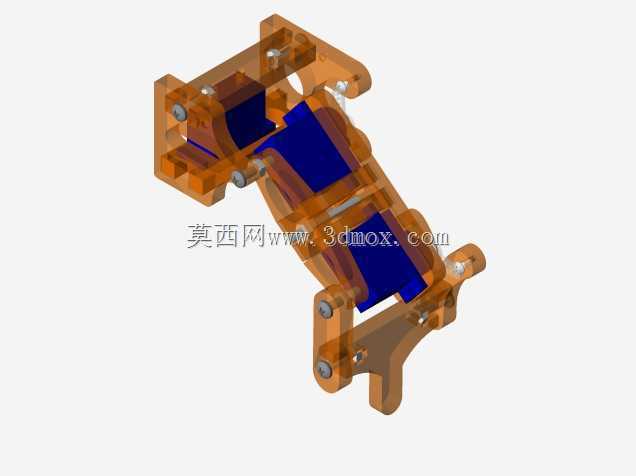

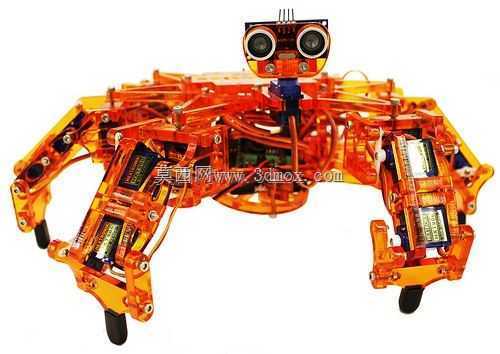

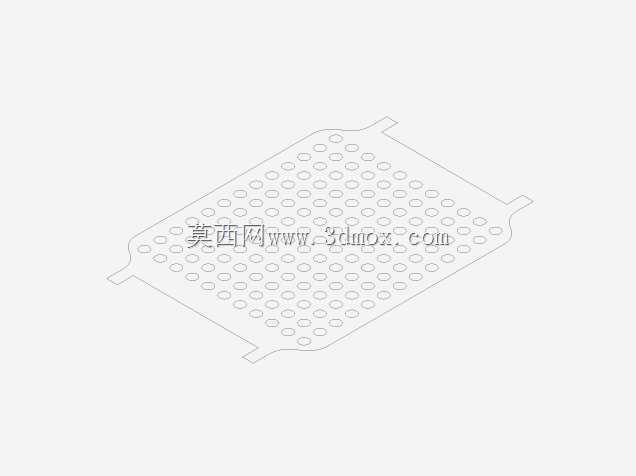

这款六足仿生爬行机器人的结构设计，核心围绕非结构化地形的通行需求展开，区别于轮式、履带式移动平台，多足构型能在废墟、狭窄管道、凹凸不平的野外场地实现稳定移动，单腿抬起时其余五条腿可形成稳定支撑多边形，不会出现轮式设备易打滑、卡滞的问题，适配灾后搜救、狭小空间巡检、教学实验等多类场景的使用需求。头部搭载的超声测距模块安装位预留了标准舵机云台转动空间，可实现水平180度、垂直90度的范围扫描，实时获取前方障碍物距离信息，为步态规划提供环境数据支撑，模块安装座采用卡扣式设计，无需额外紧固件即可完成传感器拆装，方便后期更换不同类型的探测元件。六条腿采用完全对称的连杆传动结构，每条腿配置三个自由度，分别负责根节摆动、大腿抬升、小腿屈伸，所有关节铰接点均采用自润滑衬套配合标准销轴，减少运动过程中的摩擦损耗，腿部杆件做了等强度镂空处理，在保证结构刚性的前提下降低整体自重，足端套有防滑橡胶套，增大与接触面的摩擦力，避免光滑地面行走时出现侧滑。整体结构的安装边界控制在长宽200mm、150mm的矩形范围内，站立状态高度不超过120mm，可顺利通过宽度大于160mm、高度大于100mm的狭窄通道，机身中部的控制板安装位预留了通用单片机、舵机驱动板的固定孔位，孔位间距兼容主流开源硬件的安装尺寸，布线槽沿着机身主梁内侧布置，可将所有舵机连接线、传感器线材规整收纳，避免运动过程中线材与活动杆件发生干涉。步态逻辑上可通过调整舵机转动角度实现三角步态、波浪步态的切换，平坦路面采用三角步态提升移动速度，复杂地形切换为波浪步态保证移动稳定性，所有关节的运动行程都做了机械限位设计，避免舵机超行程转动导致结构损坏，机身外壳采用分片式拼接结构，无需粘接即可完成组装，方便后期拆解维护内部的电路与传动部件。
