开源双足步行机器人结构设计方案

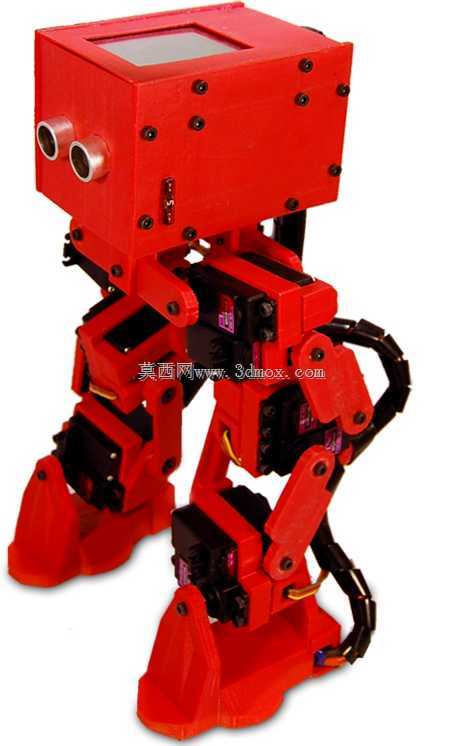

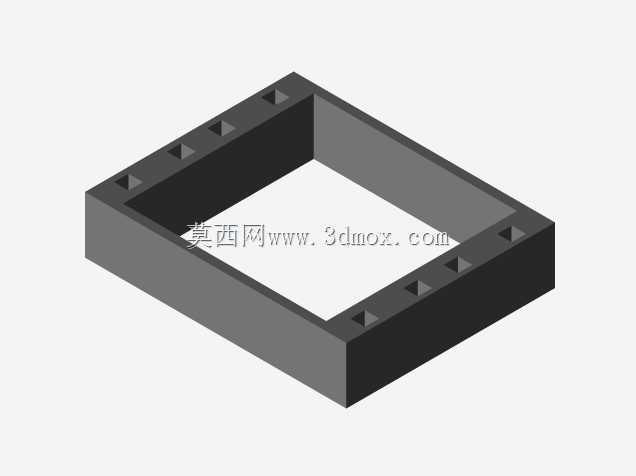

　　这款双足步行机器人的结构设计，核心面向创客教育、机器人运动学教学以及小型仿生行走装置研发场景，可作为高校机器人工程、机械电子工程专业的运动控制算法验证载体，也能适配青少年科创活动的机器人竞技项目改装需求。整机采用层叠式模块化搭建思路，躯干主体为盒式承载结构，外壳采用平板拼接设计，所有连接点位均预留标准紧固件安装孔位，无需复杂的曲面加工工艺，普通桌面级加工设备即可完成所有结构件的制作，大幅降低了个人制作者的加工门槛。躯干顶部预留的矩形安装位，可直接嵌入标准尺寸的显示模块，用于实时展示步态参数、传感器采集数据，无需额外设计显示模块的固定支架，安装边界完全匹配常规0.96寸OLED显示屏的外形尺寸，

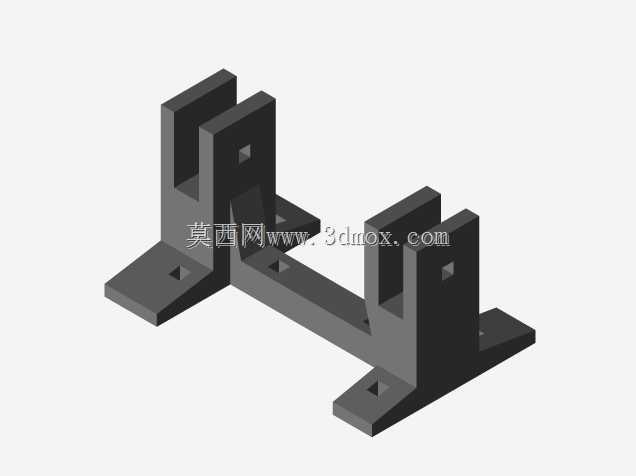

　　周边预留的走线槽可直接将显示模块的排线引至躯干内部的控制板安装位，避免线材外露干涉腿部运动。头部位置的两个横向安装孔，为距离传感器预留了精准的安装定位，孔位内径与常用的超声波传感器探头外径完全匹配，安装后传感器探头与躯干前表面齐平，既可以保证前方障碍物检测的有效范围，也不会因为探头突出增加整机行进过程中的碰撞风险。腿部结构采用多连杆铰接设计，每个关节的转动副均预留了标准舵机的安装位，舵机直接嵌入结构件的预留卡槽内，通过侧面的紧固螺丝完成锁止，无需额外设计舵机固定支架，关节的转动范围经过运动学仿真校核，完全满足双足行走过程中的抬腿、跨步、重心转移所需的角度区间，不会出现结构干涉导致的舵机堵转问题。足部采用大接触面积的平板式设计，

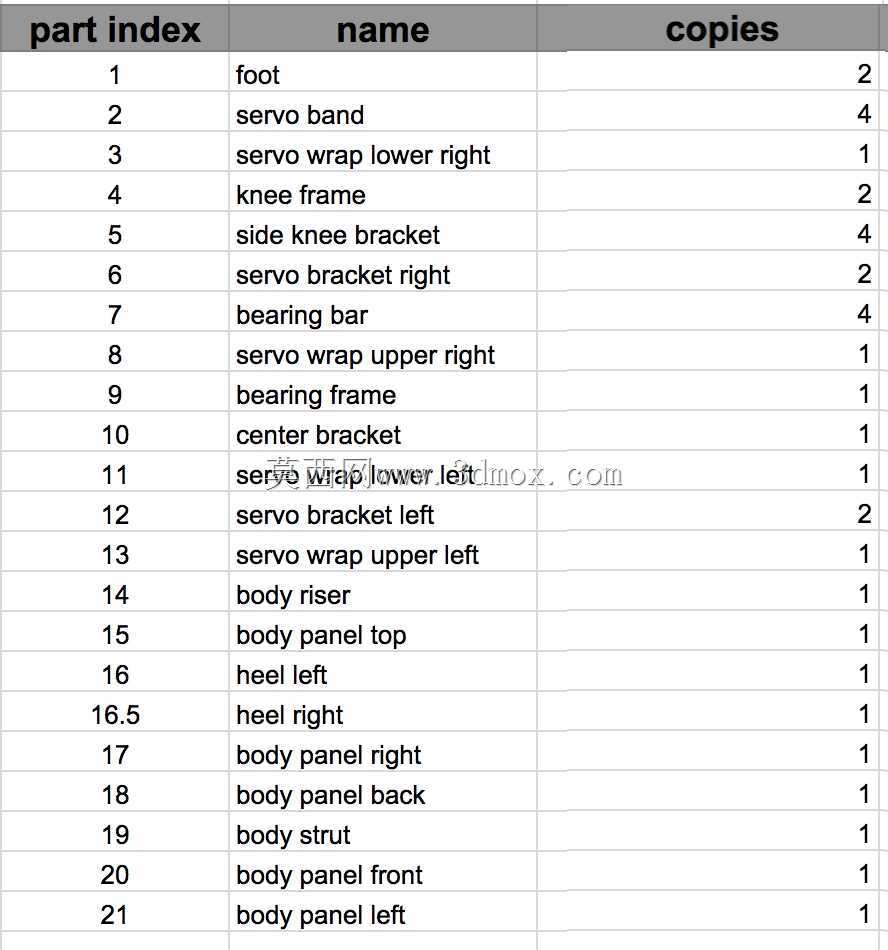

　　底部为完整平面，在静态站立时可提供足够的支撑稳定性，行走过程中足部的着地接触区域经过重心投影校核，可保证单脚支撑阶段的整机稳定性，足部与小腿的连接关节预留了足够的俯仰转动余量，可适配不同平整度的地面行走需求。所有结构件的走线均采用内置式设计，躯干与腿部之间的过线位置预留了弧形过线槽，舵机线材可通过线槽直接引入躯干内部的控制仓，避免线材在关节转动过程中出现拉扯、磨损问题，延长整机的使用寿命。整机的装配逻辑遵循从内到外的顺序，先完成内部舵机与线材的连接固定，再逐层安装外部的结构护板，所有连接孔位均采用统一规格的紧固件，装配过程中无需频繁更换工具，单人即可在短时间内完成整机组装。在实际应用场景中，这款结构可直接搭载开源的双足步态控制程序，

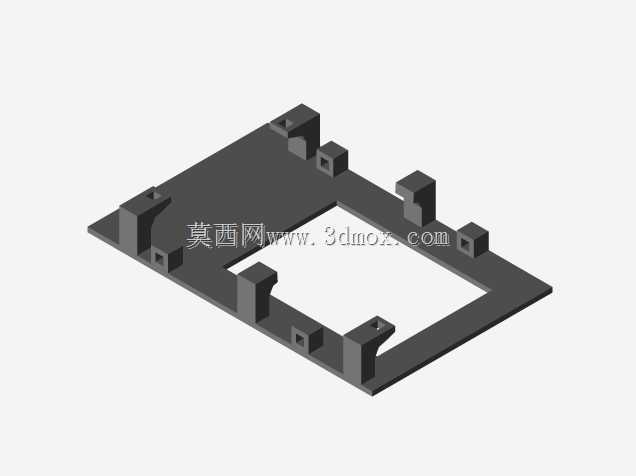

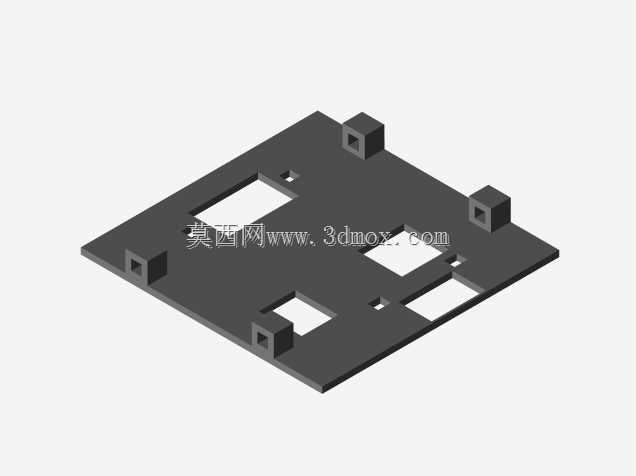

　　通过调整各关节舵机的运动时序，实现前进、后退、转向等基础行走动作，也可通过扩展躯干内部的传感器模块，实现避障行走、姿态平衡调整等进阶功能，对于结构设计从业者而言，该模型的铰接点设计、模块化拆分思路、走线布局方式，都可以为小型仿生机器人的结构开发提供直接的参考，尤其是在低成本教育类机器人的结构优化上，这种无复杂曲面、全平板拼接的设计方式，可有效平衡加工成本与结构可靠性，适合小批量的教学套件生产制作。在安装边界的设计上，整机所有外接模块的安装位均采用通用标准尺寸，控制板安装位可兼容主流的开源控制板，电池仓的尺寸可容纳常规的2S锂电池，无需对结构进行二次打磨修改即可完成核心部件的装配，各关节的转动间隙经过公差校核，既不会因为间隙过大导致行走过程中出现结构晃动，也不会因为间隙过小导致关节转动卡滞，保证了运动过程的顺畅性。
