桌面级四自由度开源机械臂结构设计

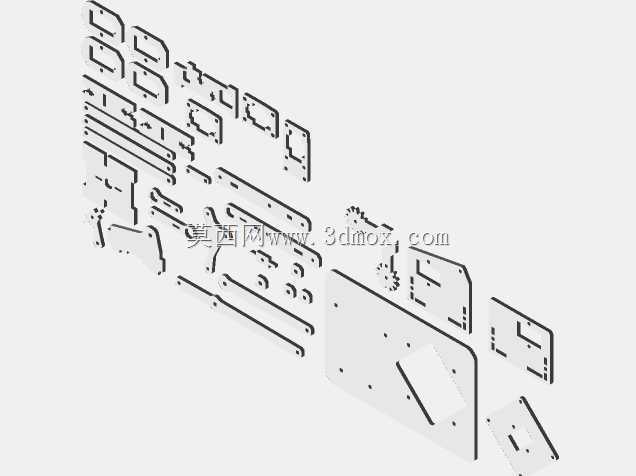

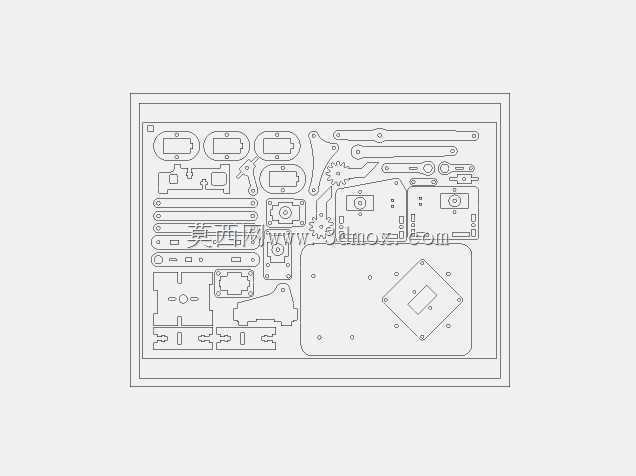

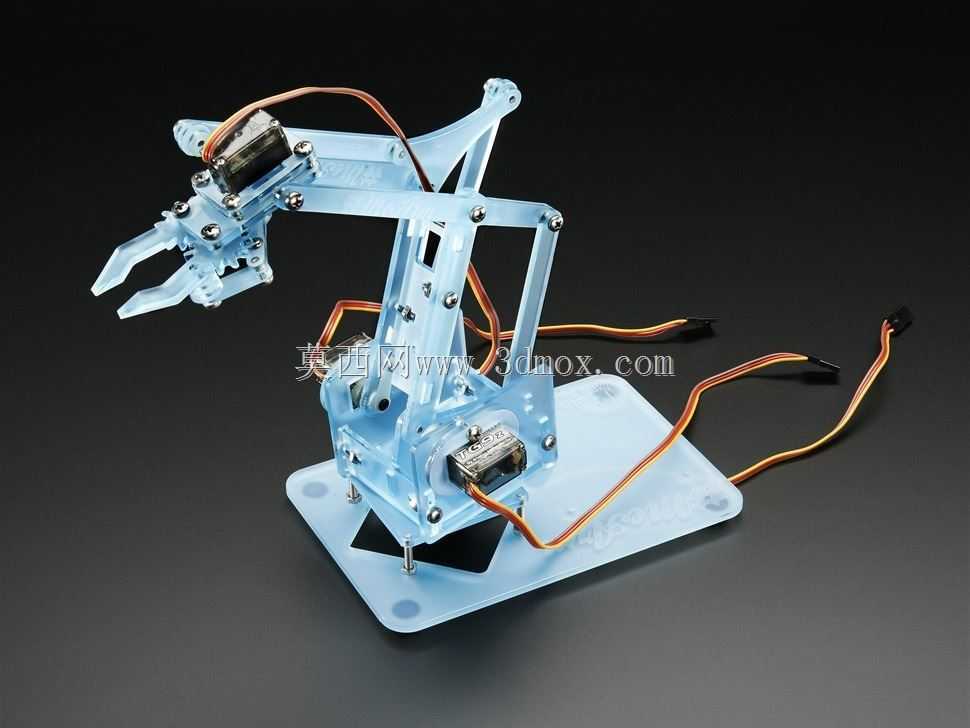

这款桌面级机械臂采用亚克力板材作为主体结构材质，整体通过标准紧固件完成各关节的装配连接，底座预留四个对称安装孔位，可直接固定在实验台、桌面操作台等平面载体上，安装边界适配多数小型工位的空间需求，不会占用过多操作区域。从结构设计逻辑来看，其采用多连杆串联传动方案，四个舵机分别对应底座回转、大臂俯仰、小臂俯仰、夹爪开合四个自由度，各连杆的铰接点位置经过运动学校核，可在有效工作半径内完成无干涉的轨迹运动，避免运动过程中杆件碰撞导致的舵机过载损坏。夹爪采用平行夹指结构，夹指内侧预留防滑纹理安装位，可根据抓取对象的材质更换不同摩擦系数的垫片，适配小型电子元器件、3D打印样件、轻质教学教具等不同类型物件的抓取搬运需求。在教学实训场景中，该结构可作为机器人运动学教学的实操载体，学生可通过调整连杆长度、舵机安装位置验证正逆运动学解算结果，也可基于现有结构拓展视觉识别、路径规划等二次开发功能；在小型轻工业场景中，可搭配简单的控制程序完成桌面工位的小件分拣、物料转移等重复性操作，替代人工完成高频次的简单取放动作。设计过程中充分考虑了装配便捷性，所有板材零件均采用平面切割工艺成型，无需复杂的机加工工序，铰接位置采用标准铜套作为转动副，既降低了转动过程中的摩擦阻力，也能减少长期使用带来的结构磨损，延长整体使用寿命。各舵机的走线沿连杆内侧的线槽布置，避免运动过程中线缆与杆件发生缠绕，同时也让整体外观更加规整，不会因线缆外露影响运动行程。底座的配重区域经过重心校核，在大臂伸展至最大工作半径时，整体结构依然能保持稳定，不会出现倾覆问题，夹爪的开合行程可通过舵机转角参数灵活调整，适配不同尺寸的被抓取物件，无需额外更换夹爪结构即可覆盖多数小型物件的抓取需求。
