桌面级四轴并联机械臂结构设计方案

这款桌面级机械臂采用并联连杆结构设计，整体定位面向小型作业场景的轻量化执行需求，可广泛应用于创客教育实训、小型工位物料分拣、精密电子元件辅助装配、实验室微量试剂移取、桌面级3D打印配套上下料等场景，能够在有限的桌面空间内完成多自由度的精准动作执行，替代人工完成重复性高、定位精度要求稳定的轻负载作业任务。

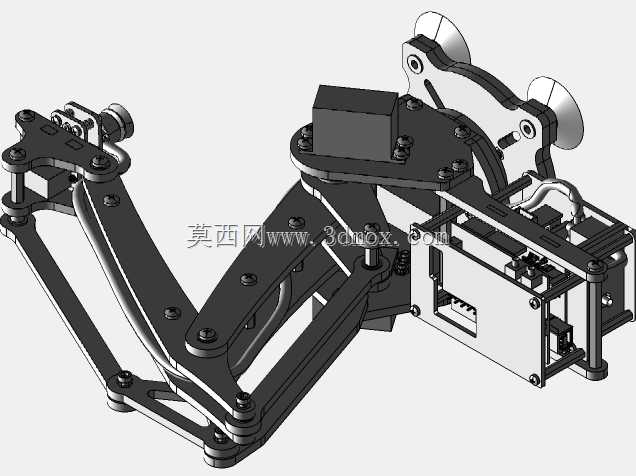

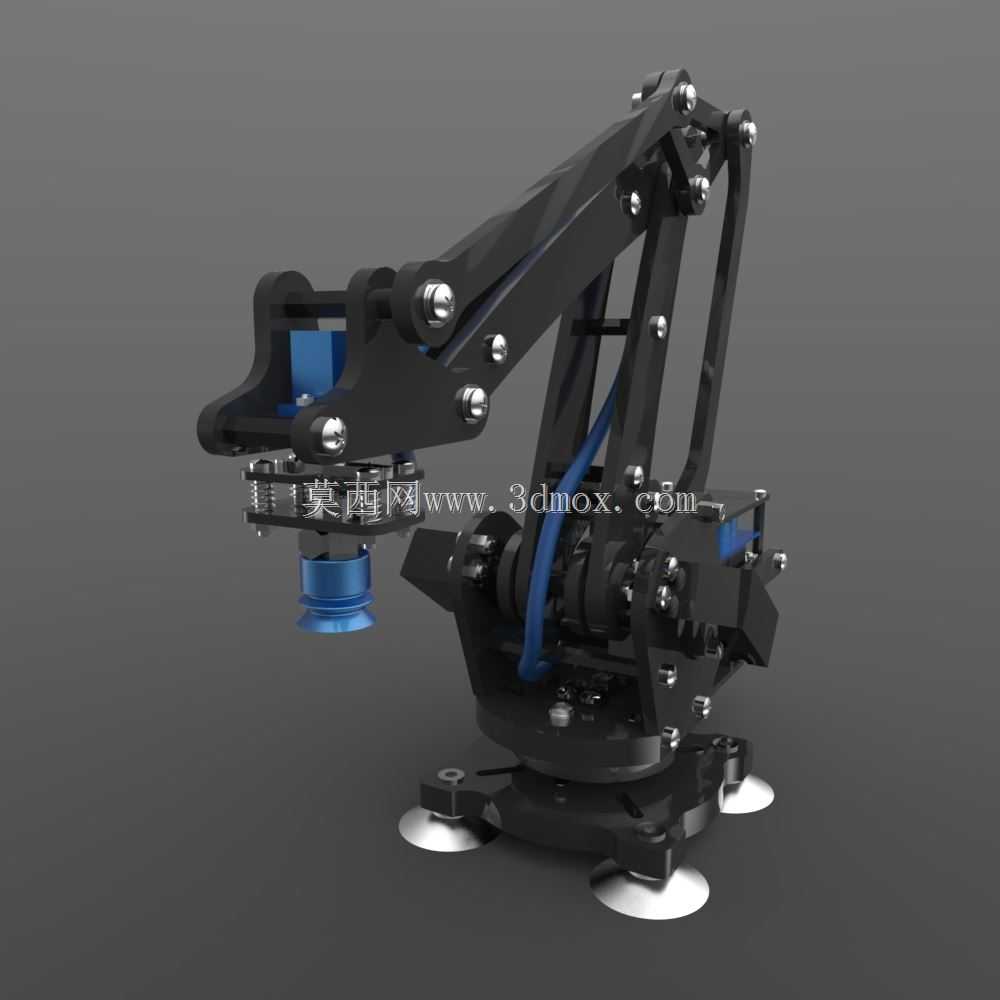

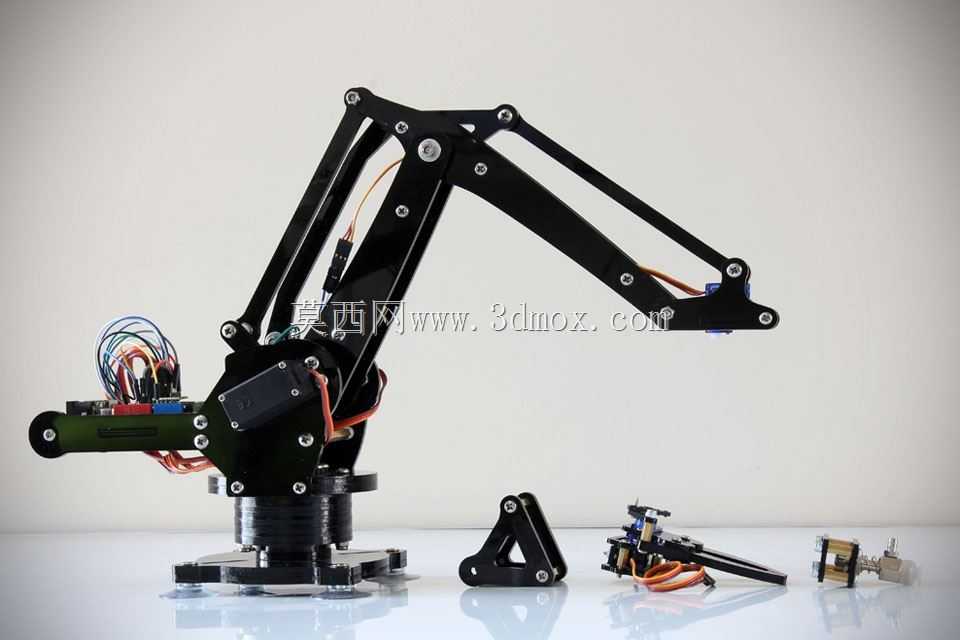

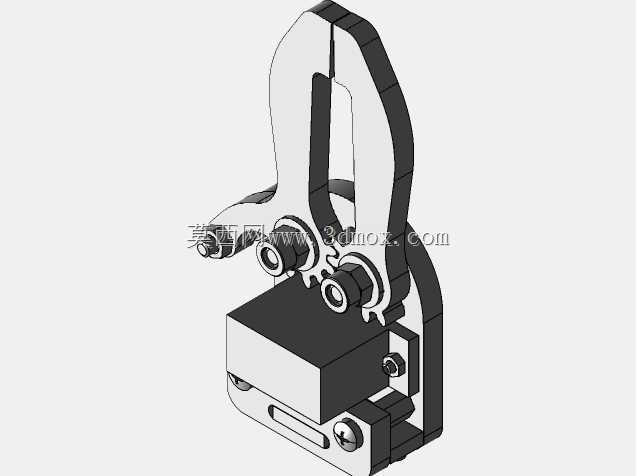

在功能特性上，该机械臂采用四轴联动设计，底座可实现360度水平回转，大臂与小臂通过并联连杆结构实现俯仰动作的同步传动，末端执行端预留了标准安装接口，可根据不同作业需求快速更换夹爪、吸盘、画笔、点胶头等不同功能的执行末端，满足多样化的作业需求。结构上采用对称式连杆布局，有效降低了单臂负载带来的结构形变，提升了末端定位的重复精度，关节位置采用高精度轴承连接，配合舵机或步进电机的驱动方案，可实现0.2mm以内的重复定位精度，完全满足桌面级轻作业的精度要求。

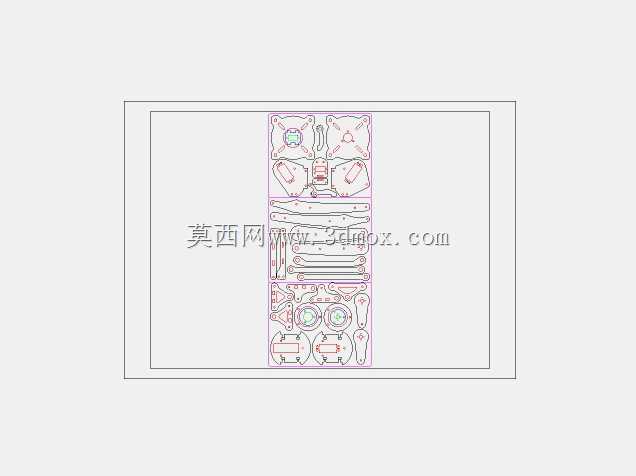

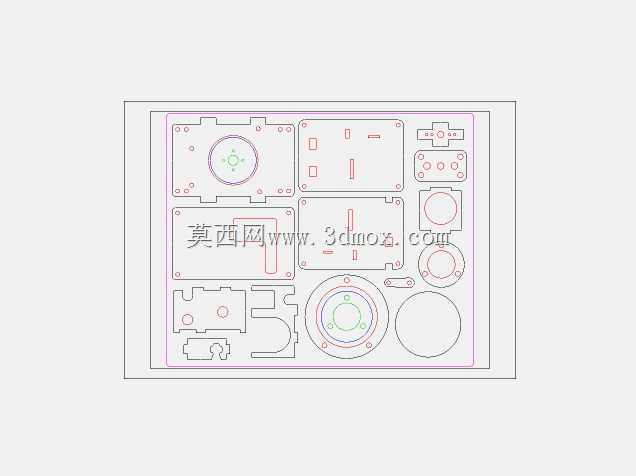

设计思路上，该方案优先考虑桌面场景的使用边界，整体结构采用轻量化设计，主体构件可采用铝合金板材切割或3D打印制作，在保证结构强度的前提下最大限度降低整体自重，方便用户根据自身需求进行组装调试与二次开发。连杆部分的铰接点位置经过反复优化，在保证工作覆盖范围的前提下，避免了运动过程中的连杆干涉问题，同时将驱动元件尽可能布置在靠近底座的位置，有效降低了运动部分的转动惯量，提升了机械臂运动过程中的平稳性，减少末端抖动问题。

外形尺寸与安装边界方面，该机械臂收拢状态下整体占地范围不超过A4纸张大小，底座采用平整式安装设计，可直接通过螺栓固定在桌面或专用工作台面上，也可搭配快速夹钳实现临时固定，无需复杂的安装基础。完全展开状态下最大作业半径可达320mm，垂直方向最大抬升高度为280mm，末端最大有效负载为500g，完全覆盖桌面作业的常见范围，底座预留了走线槽位，可将驱动线缆、信号线缆统一收纳布置，避免运动过程中出现线缆缠绕干涉的问题。整体结构采用模块化设计，各个连杆、关节部件均可单独拆卸更换，降低了后期维护与改装的成本，用户可根据自身的使用需求对臂长、驱动方案进行调整，拓展出更多适配不同场景的定制化版本。
