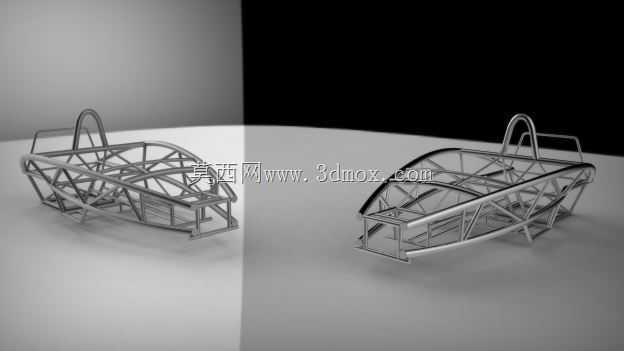

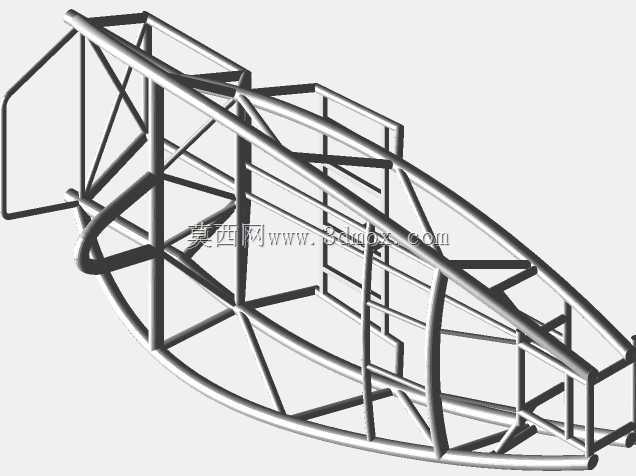

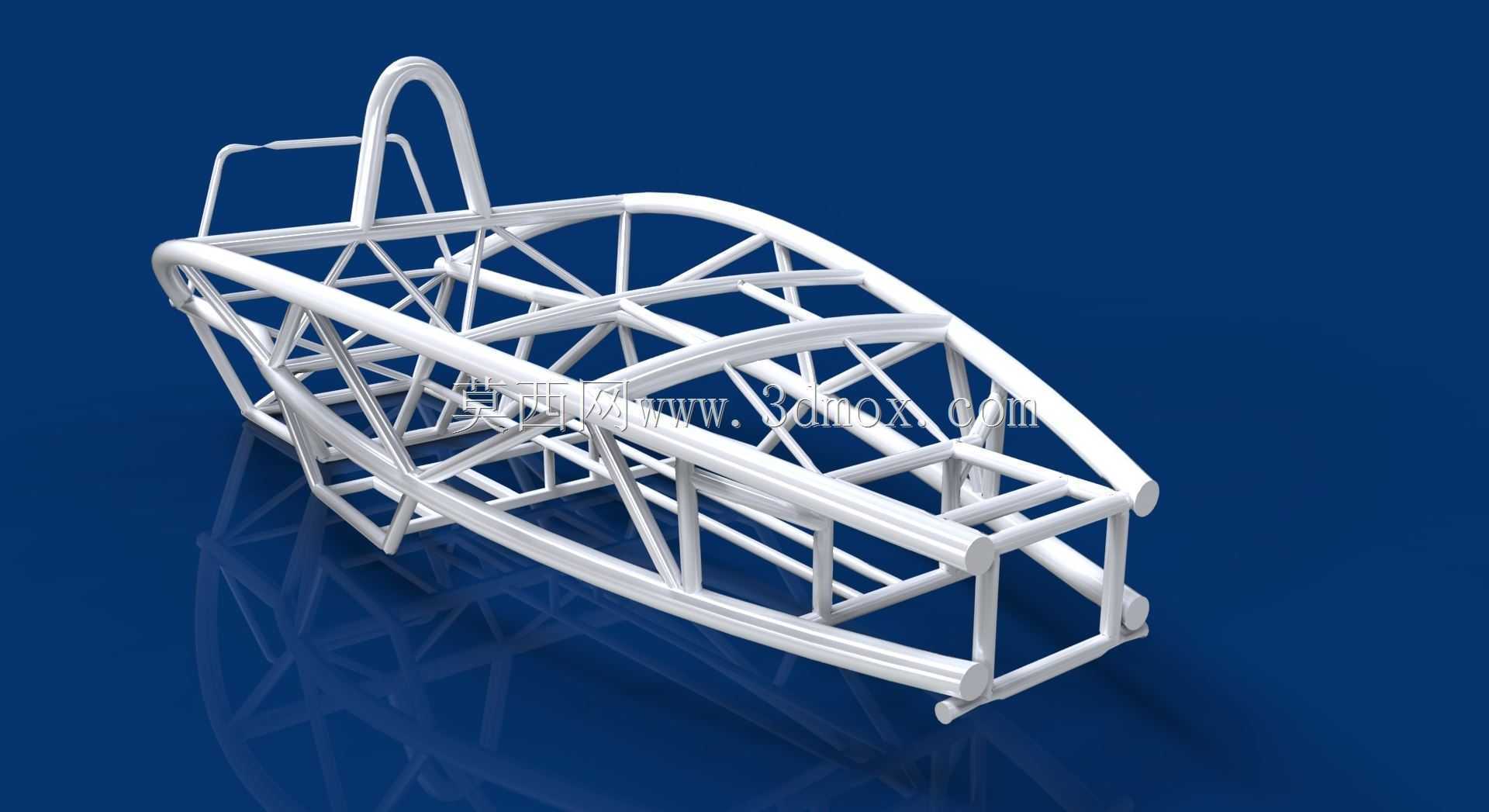

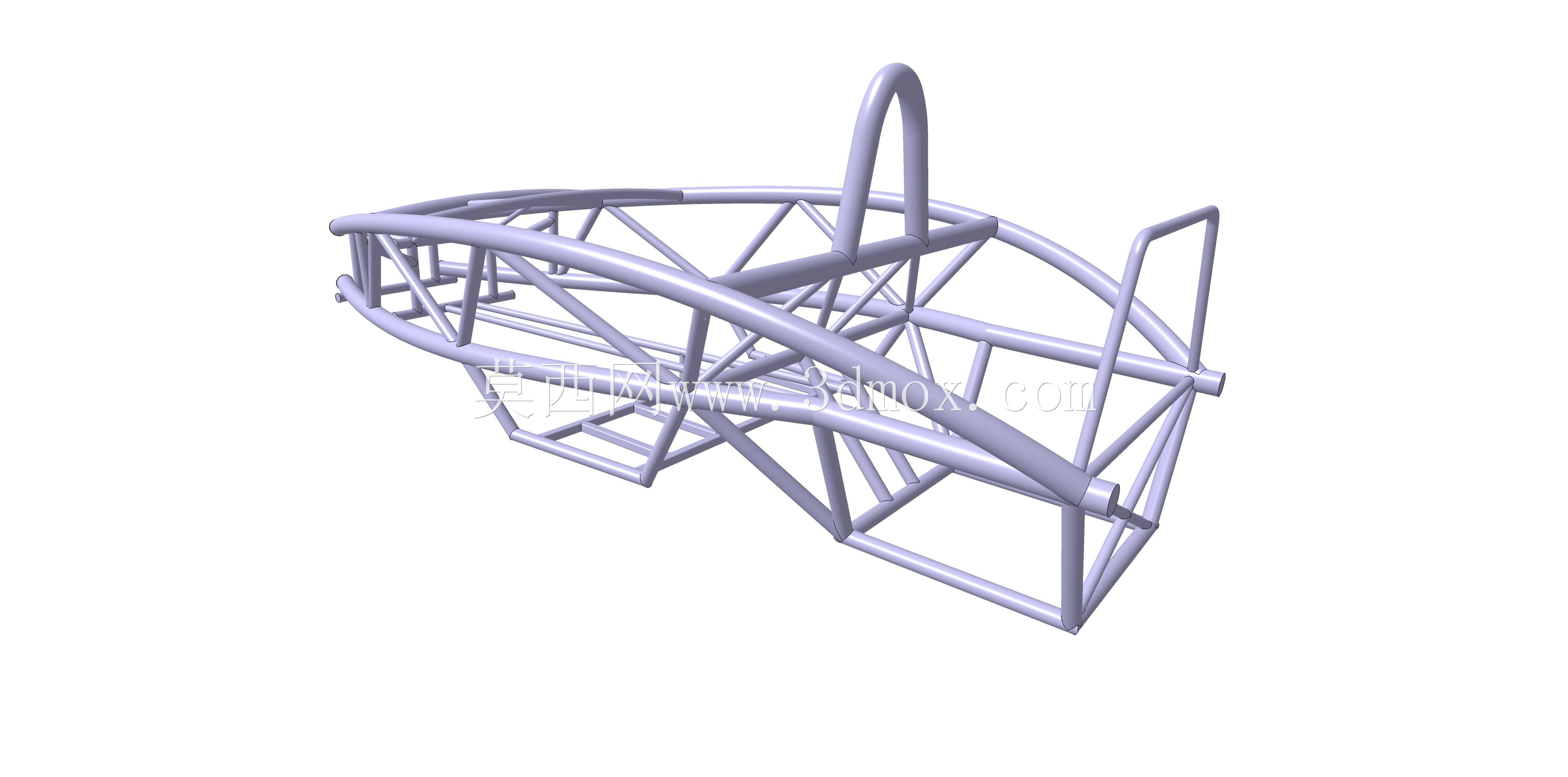

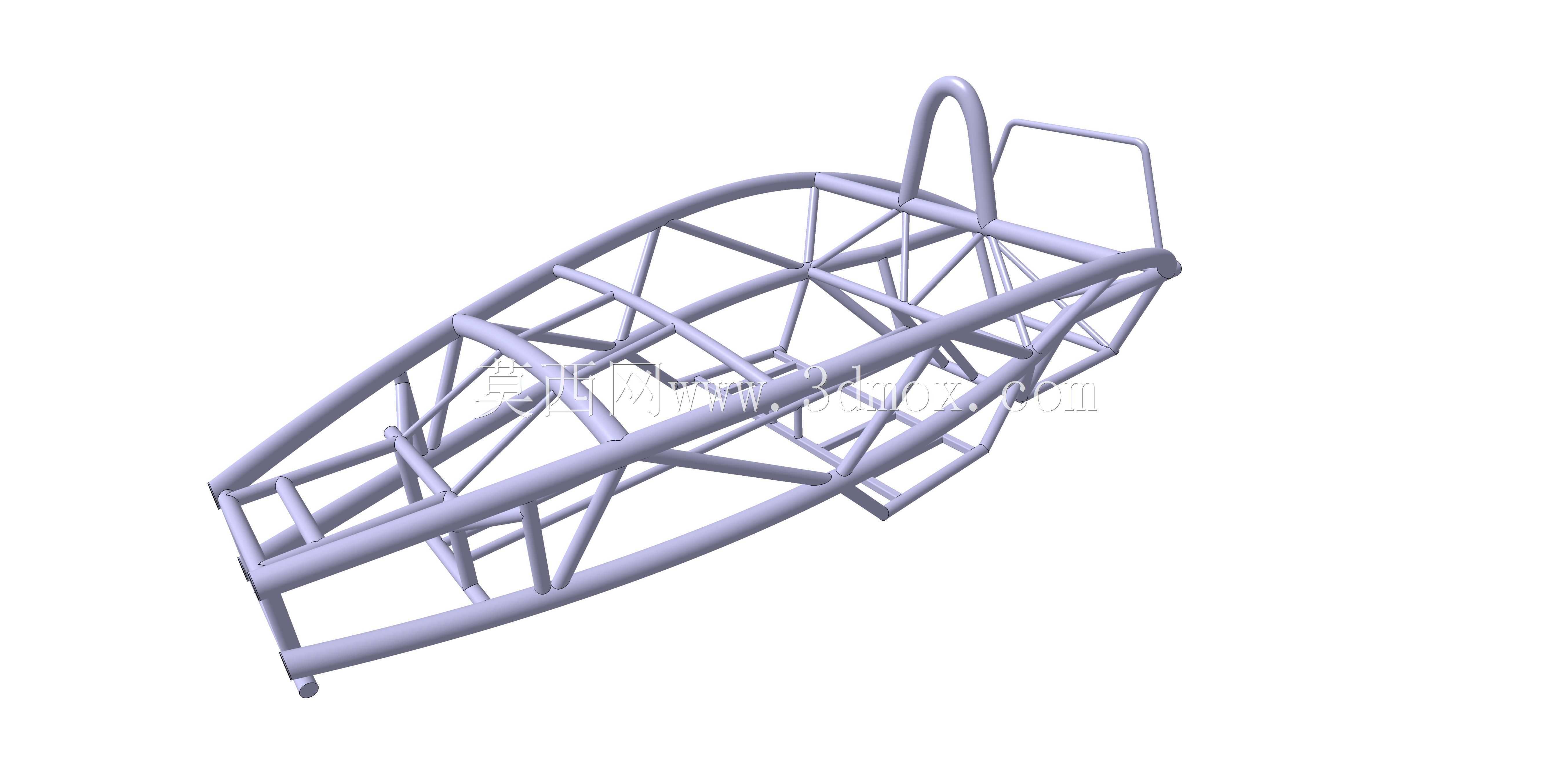

钢管桁架式原子赛车承载底盘结构

该管桁架式承载底盘主要面向小型原子赛车、自制改装赛车的开发场景，作为整车核心承载基体，承担动力总成、悬架系统、转向机构、座椅及安全防护部件的安装定位功能，同时在车辆行驶过程中传递、缓冲路面冲击与动力输出载荷，是决定整车操控稳定性与结构安全性的核心部件。设计阶段优先采用空间钢管桁架结构，区别于传统冲压焊接式承载车身，该结构通过不同管径、壁厚的冷拔无缝钢管弯制后拼焊成型，在保证整体扭转刚度、弯曲强度满足赛道激烈驾驶需求的前提下，大幅降低底盘自身重量，实现整车轻量化目标。从结构布局来看，前部预留了悬架安装支座、转向机固定位与前防撞结构安装空间，中部按照人机工程学尺寸划定驾驶舱边界，预留座椅安装点、安全带固定锚点与操纵机构的布置空间，后部则匹配动力总成的安装尺寸，设计了发动机、变速器的悬置安装位，同时预留后悬架、传动系统的安装接口。设计过程中针对各受力节点做了局部加强处理，在悬架硬点、动力悬置点等集中受力位置增加了斜向支撑管，分散交变载荷，避免应力集中导致的焊缝开裂或管材变形。整体外形轮廓按照小型原子赛车的低风阻、低重心要求设计，底盘纵向梁采用渐变式高度设计，前部收窄以满足转向轮的最大转角避让需求，中部加宽保证驾驶舱的横向操作空间，后部根据动力总成的宽度调整桁架跨度，所有管材的弯折角度、拼接位置均经过受力路径优化，确保载荷能够沿桁架管身顺畅传递，减少无效结构重量。安装边界方面，底盘整体宽度控制在常规小型赛车的轮距适配范围内，离地间隙满足非铺装赛道与铺装赛道的通用通过需求，各安装孔位的位置度公差按照赛车改装的通用精度要求设定，可适配市面上多数原子赛车的通用改装配件，无需额外大规模修改即可完成悬架、动力系统的装配。在实际使用场景中，该底盘既可以作为业余赛车爱好者自制原子车的基础承载结构，也可用于高校方程式赛车、小型越野赛车的原型开发参考，桁架外露的结构形式也方便后续改装过程中随时调整部件安装位置，适配不同的动力配置与调校需求，相较于一体式冲压底盘，该结构的维修成本更低，局部管材出现变形或损坏时可单独切割更换，无需整体更换底盘总成，大幅降低后期维护的成本与难度。
