壁挂桌面两用纸巾架结构设计方案

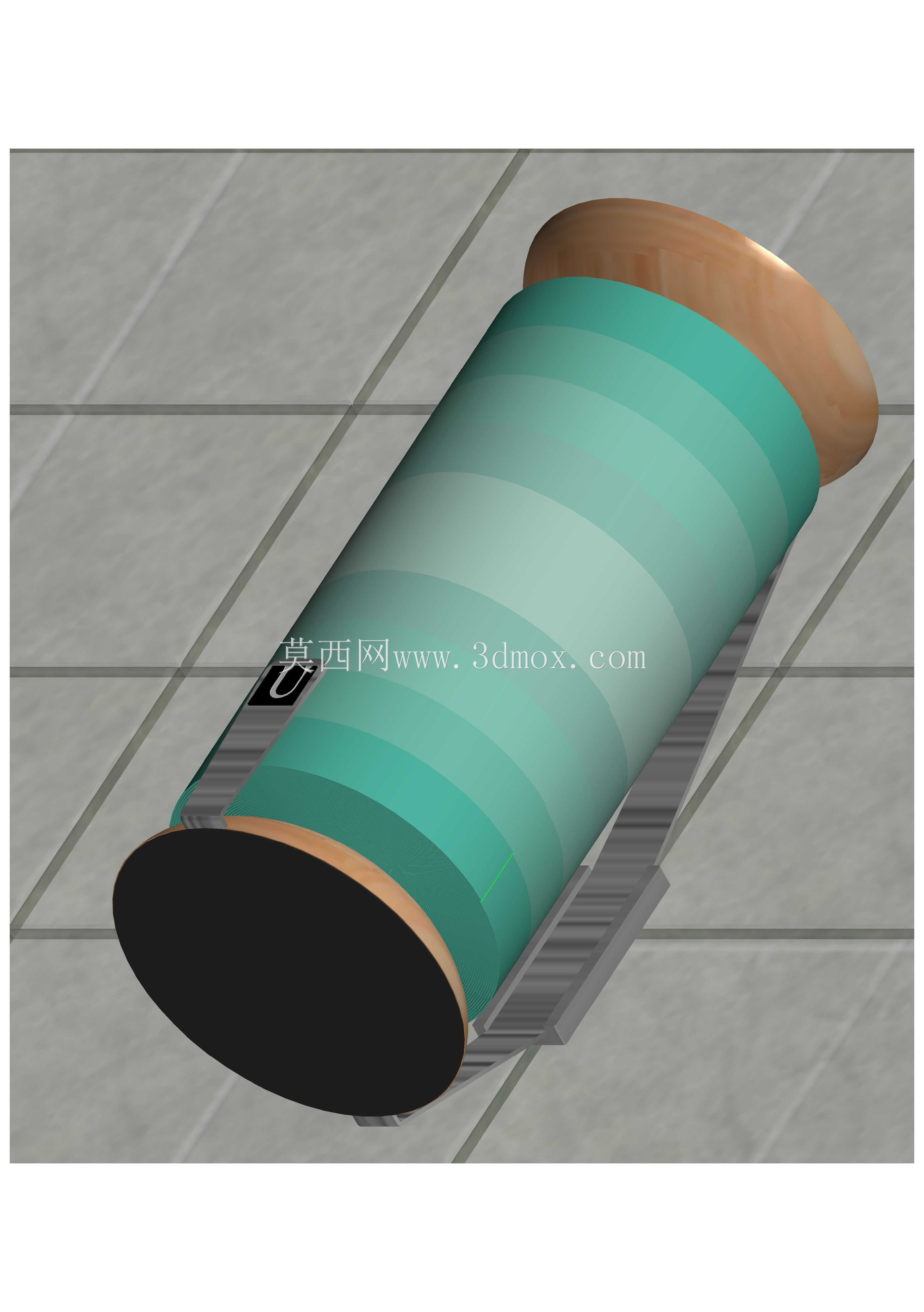

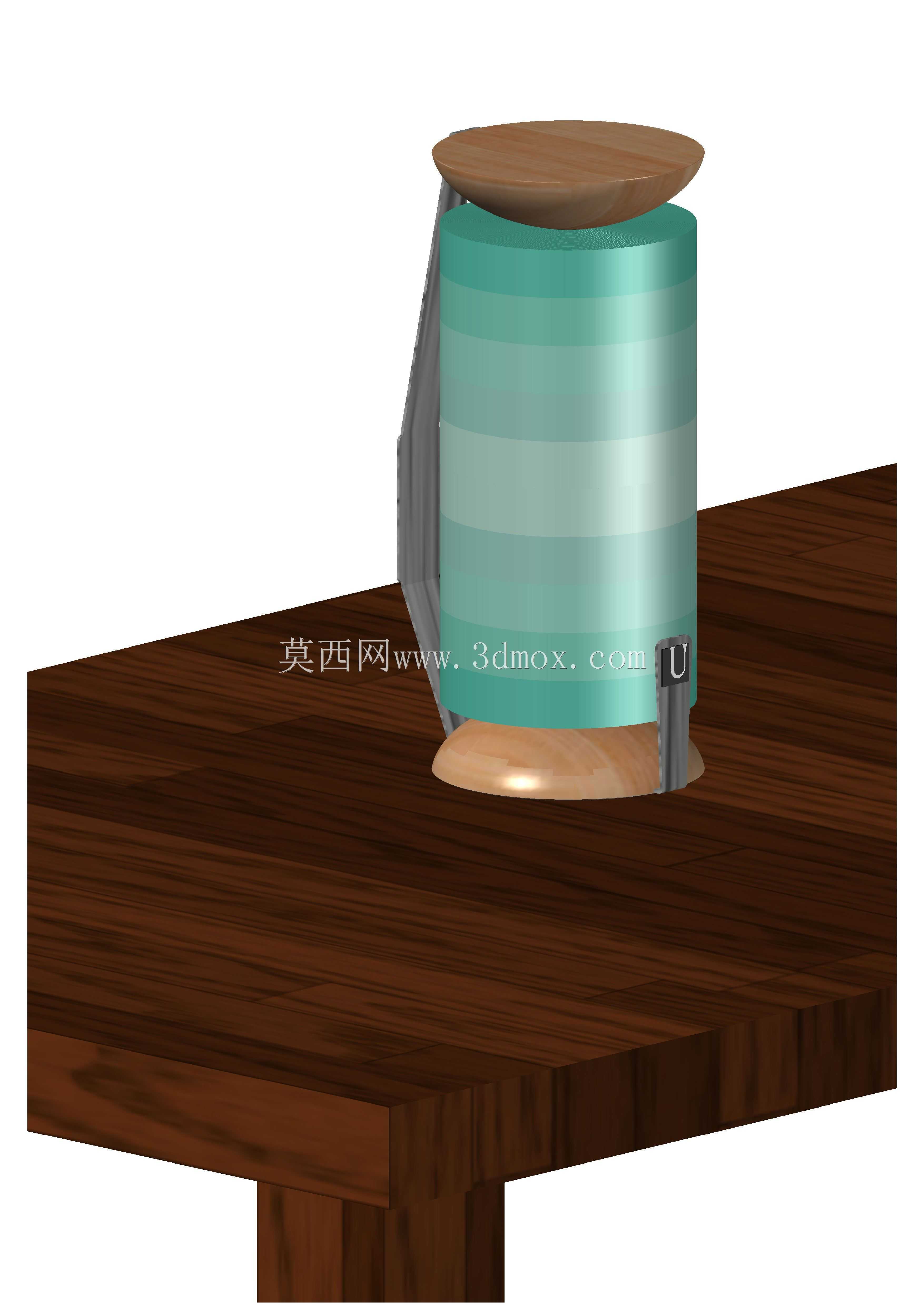

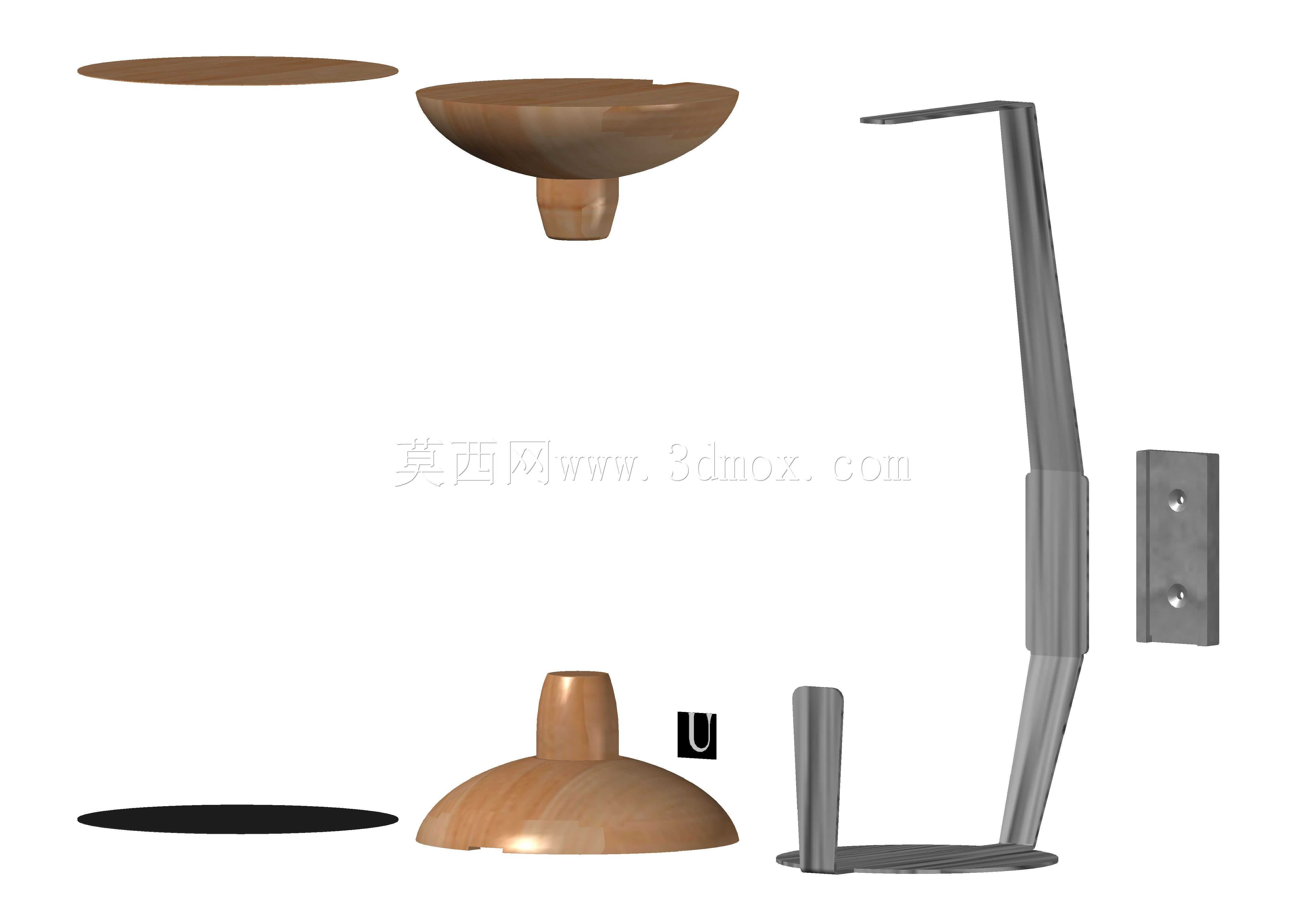

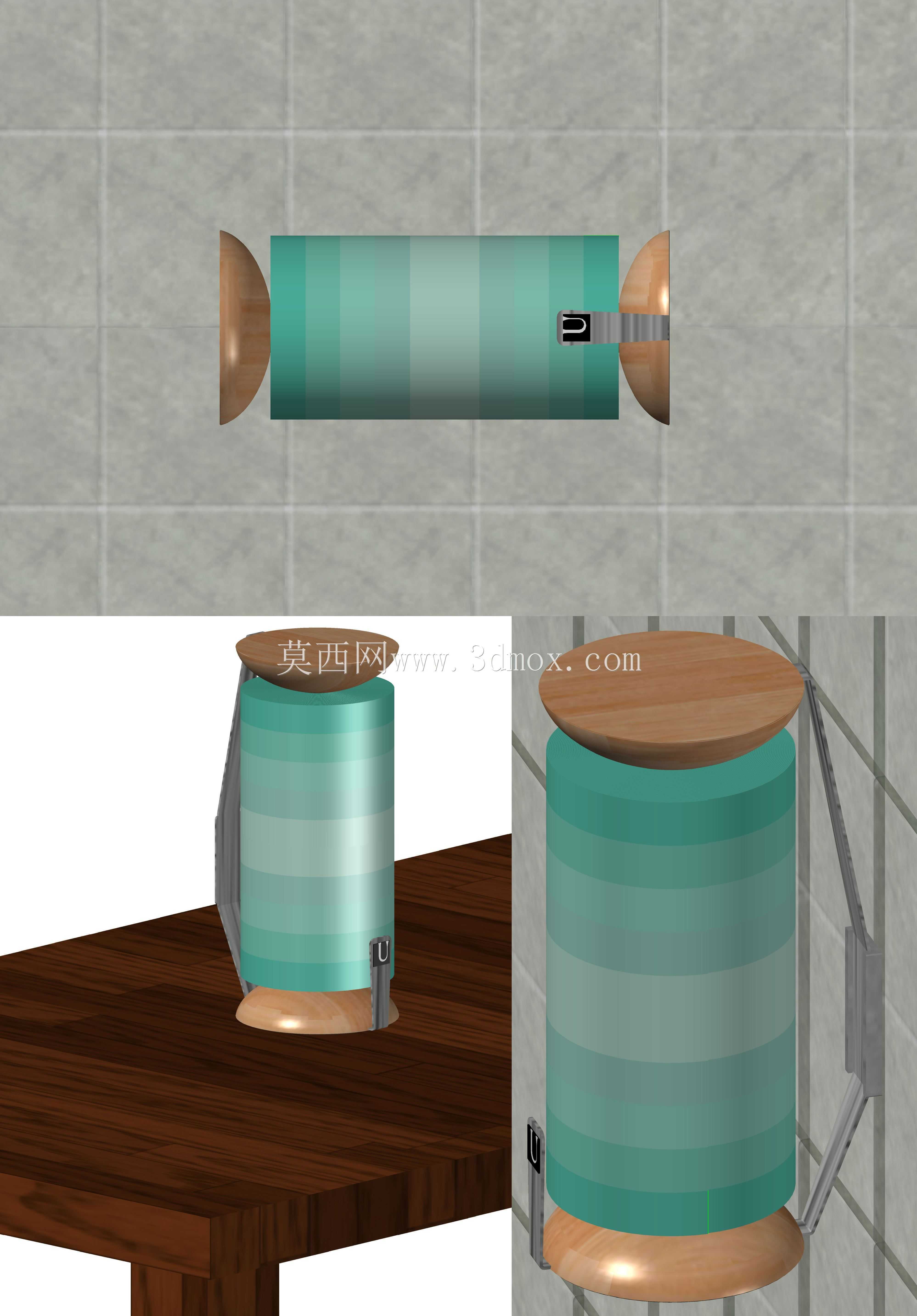

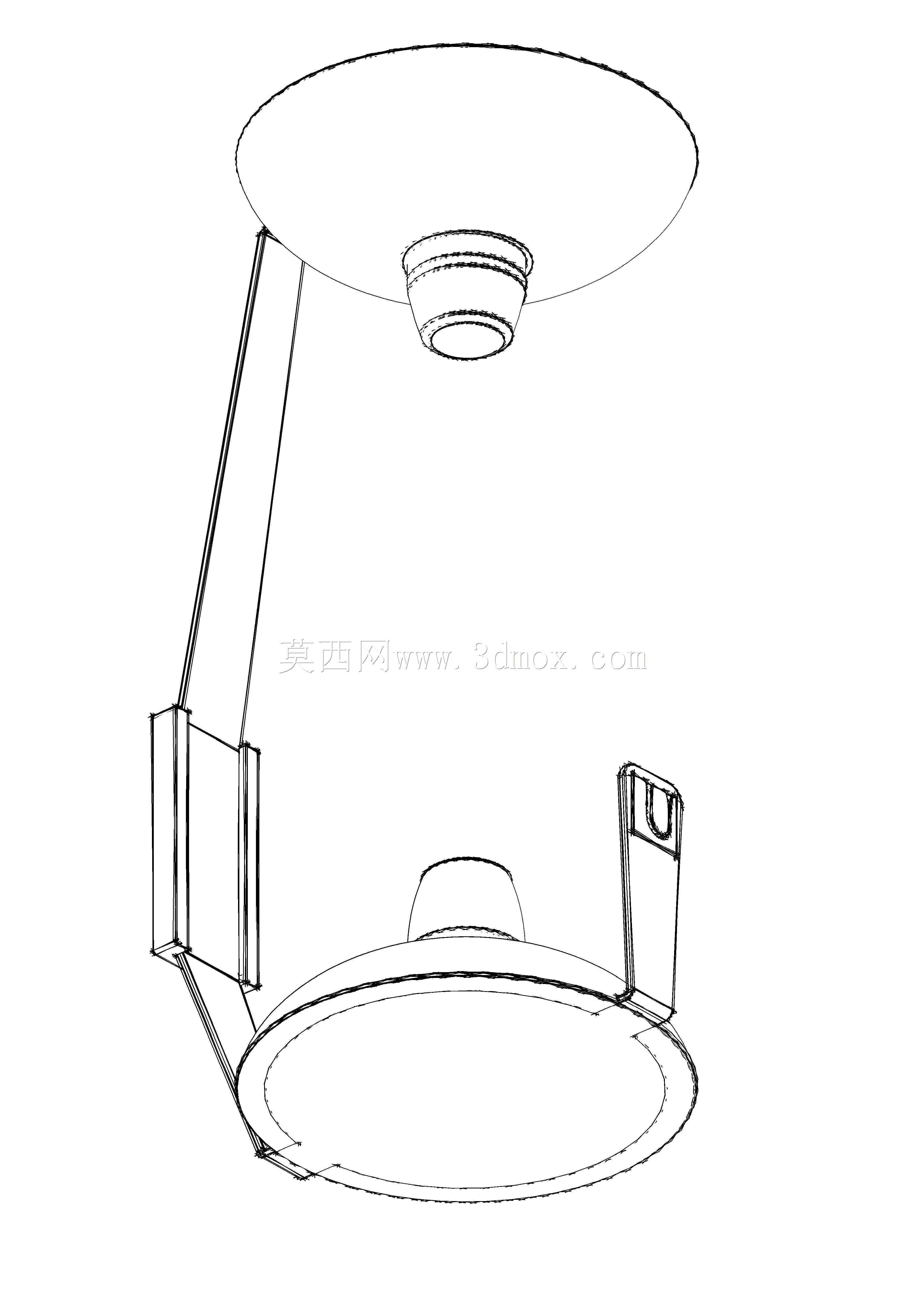

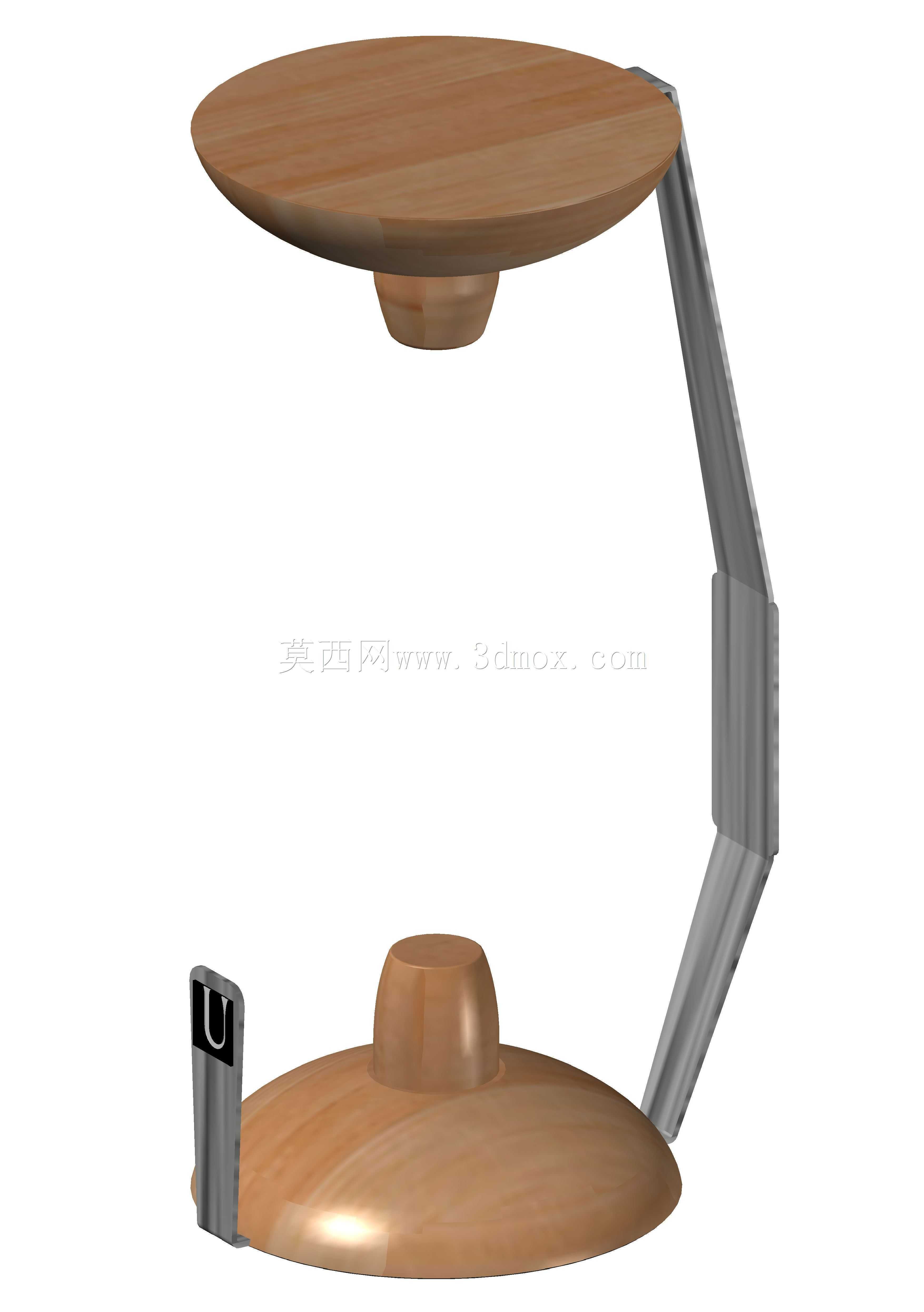

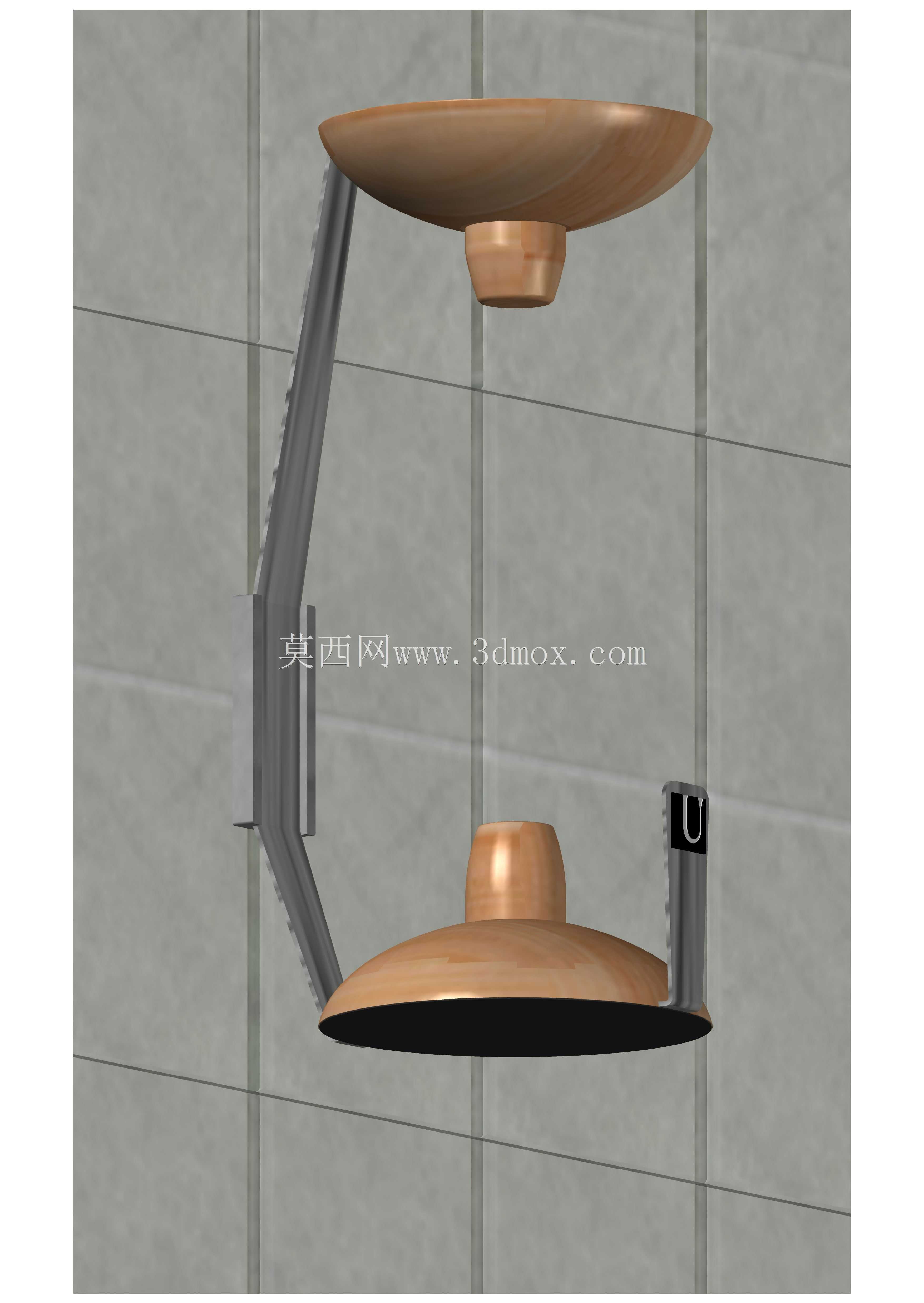

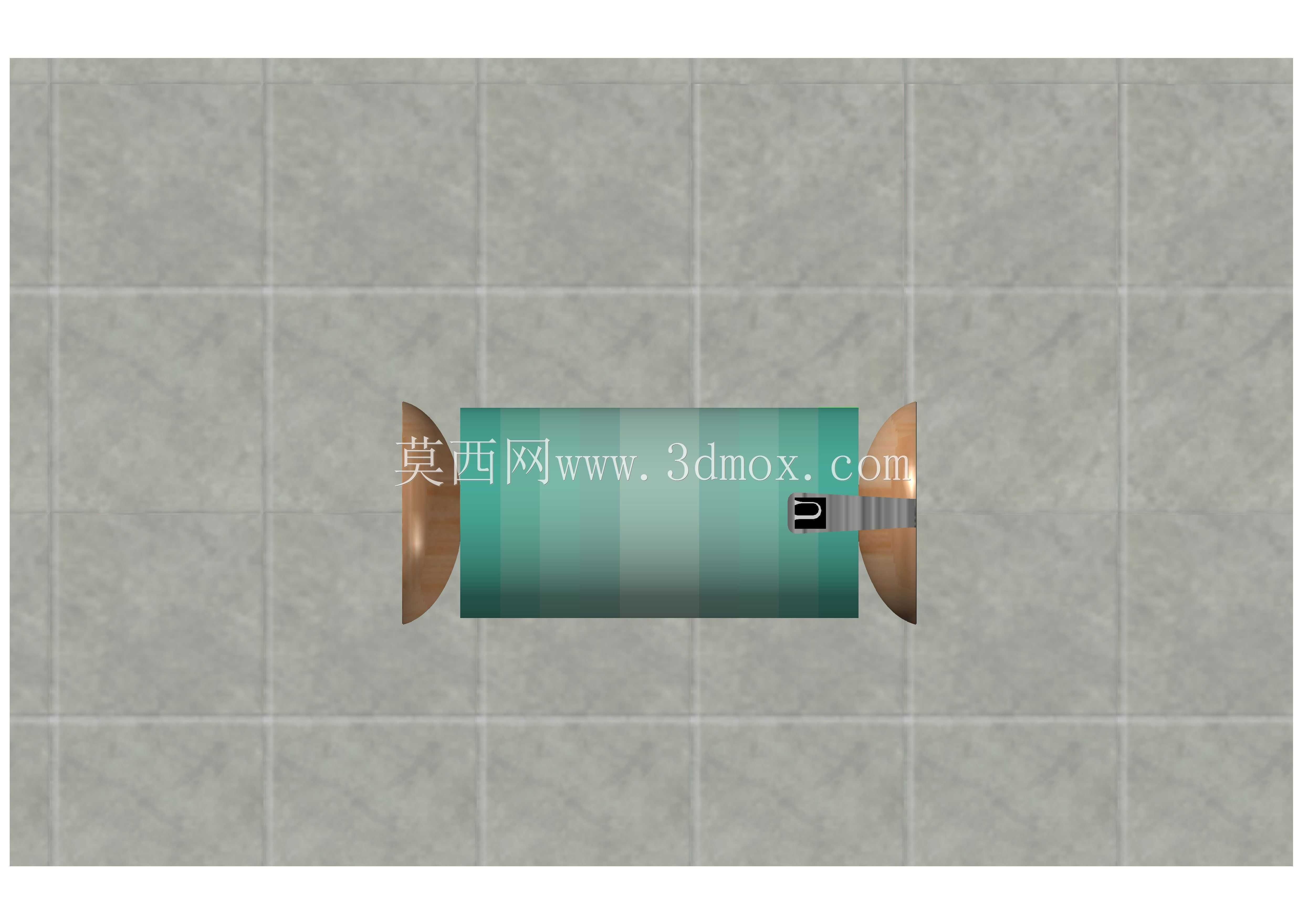

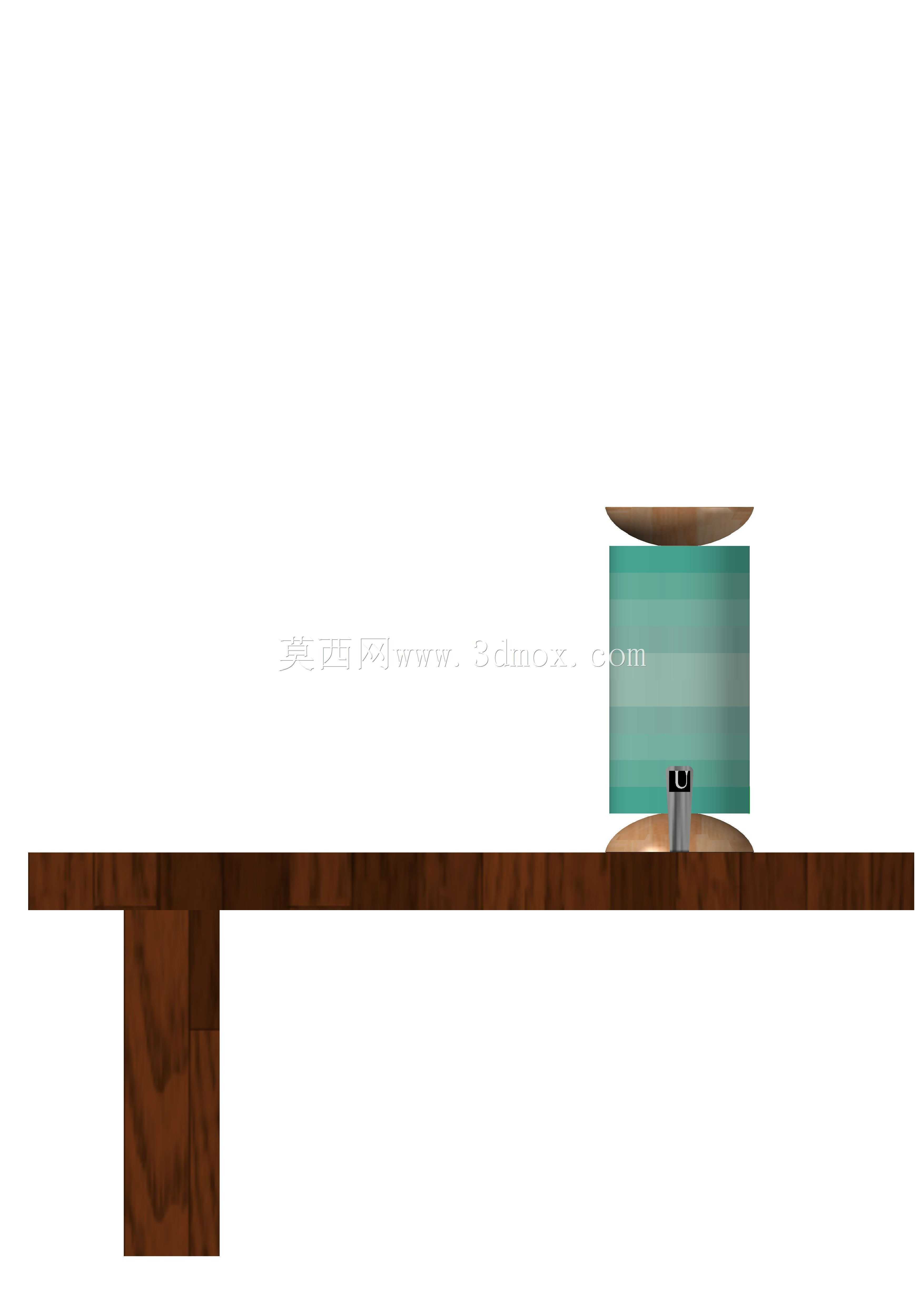

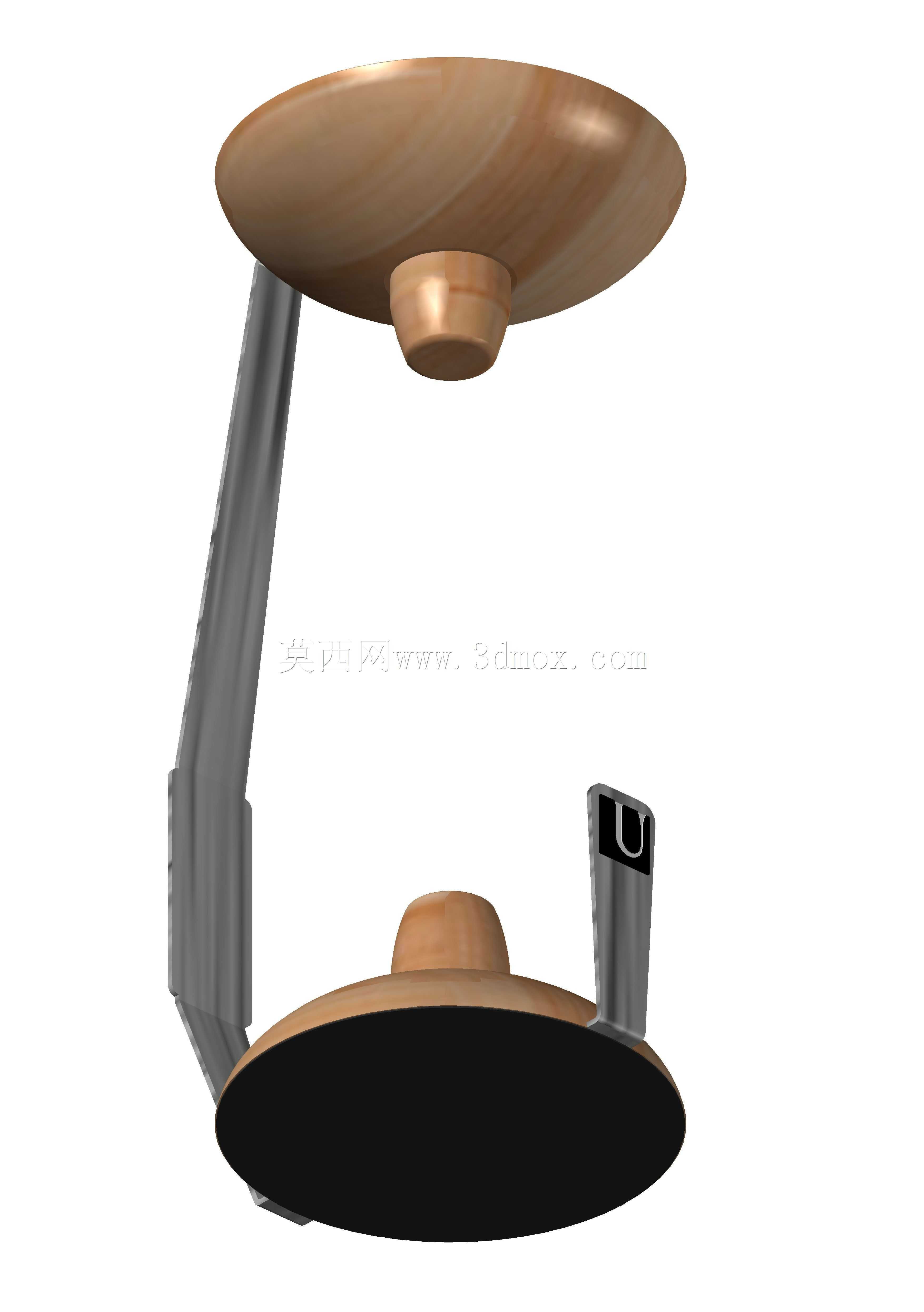

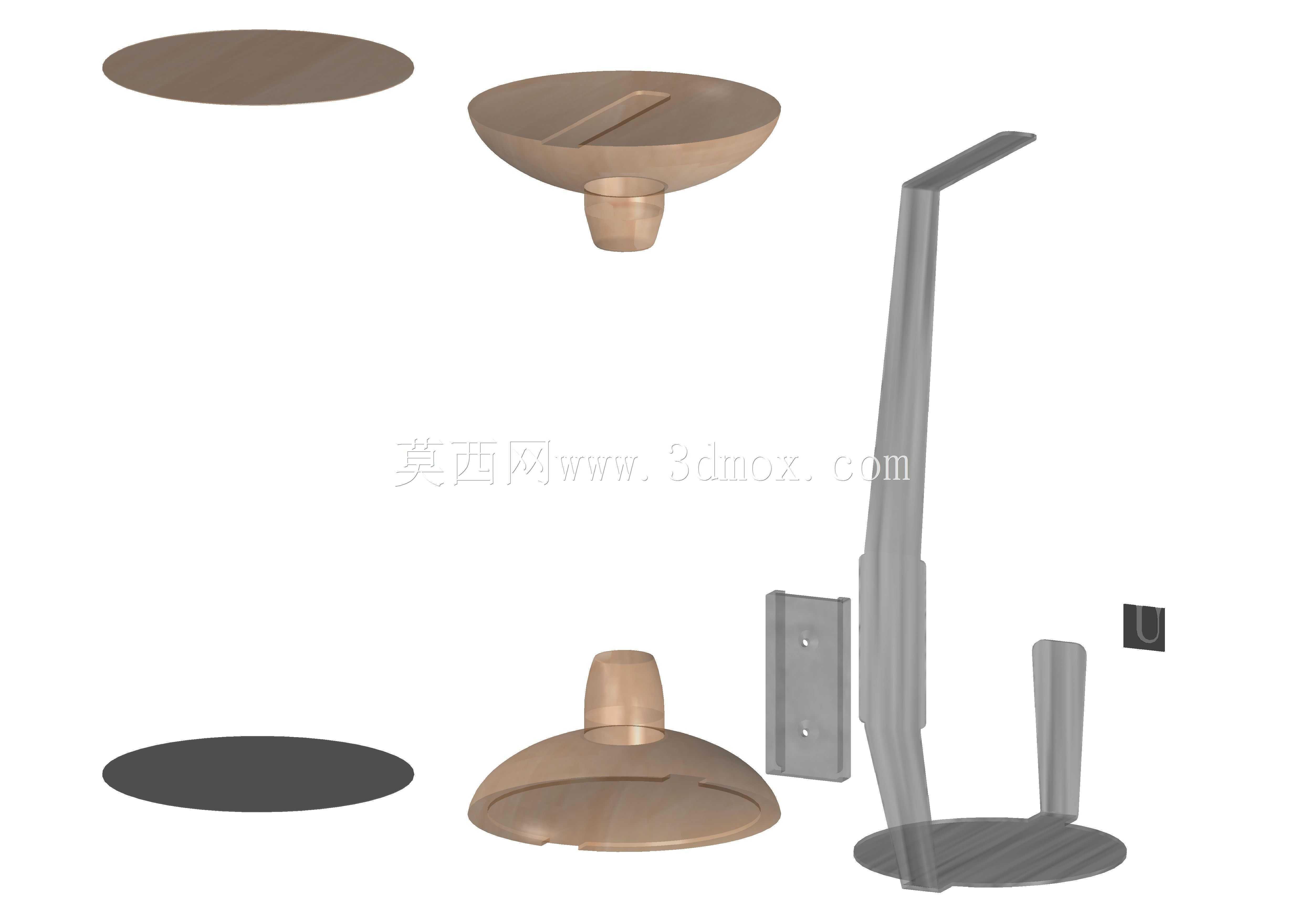

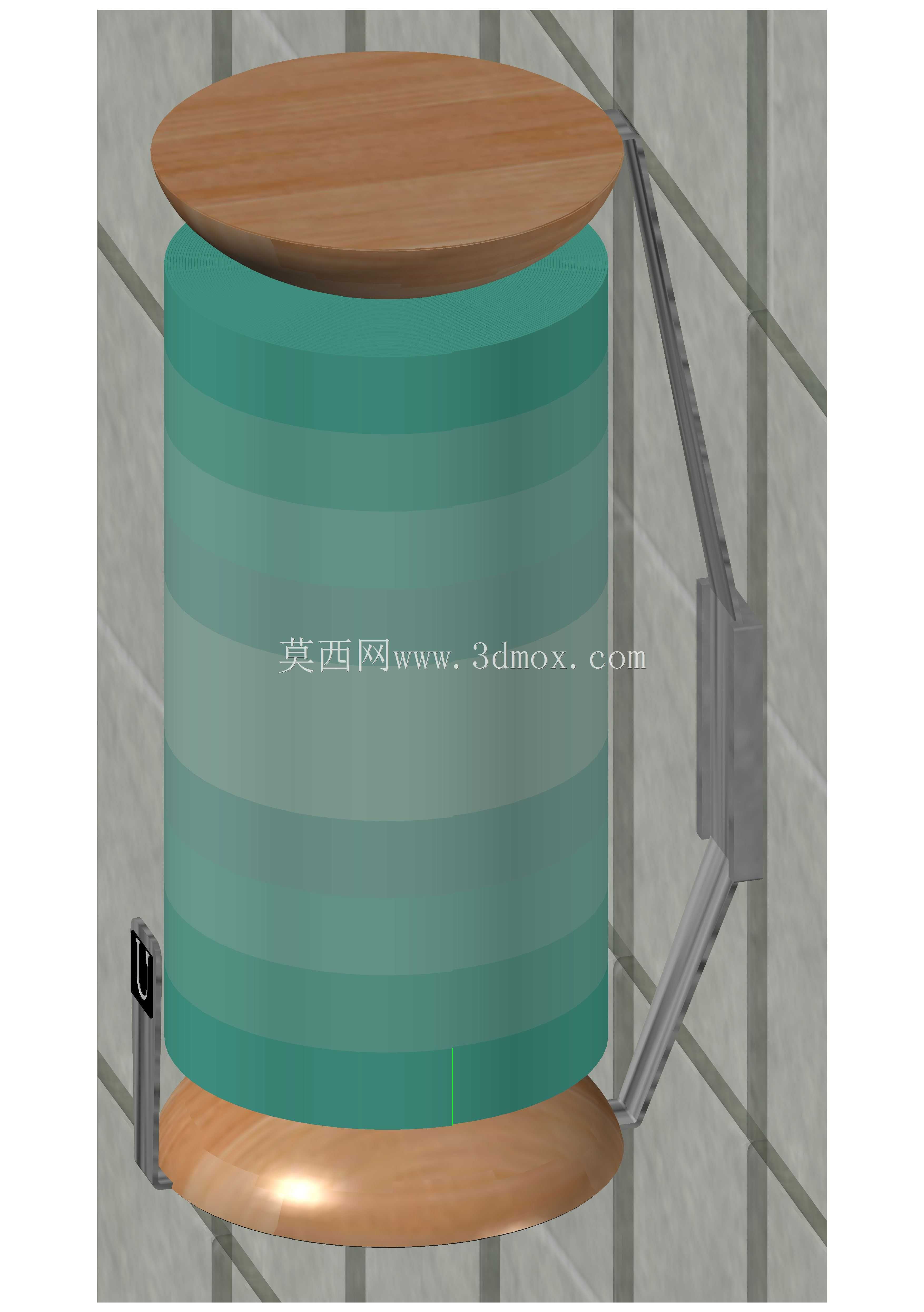

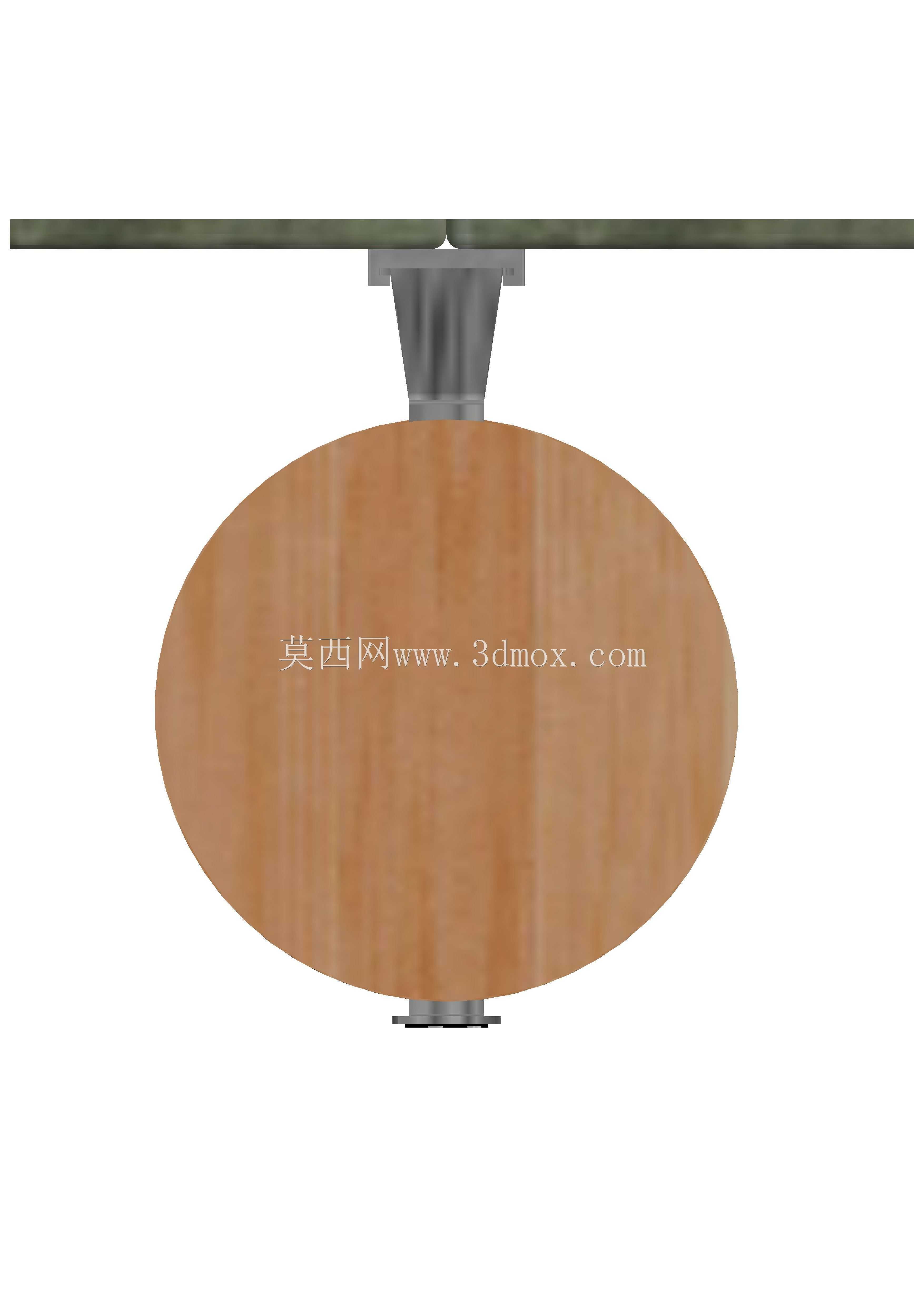

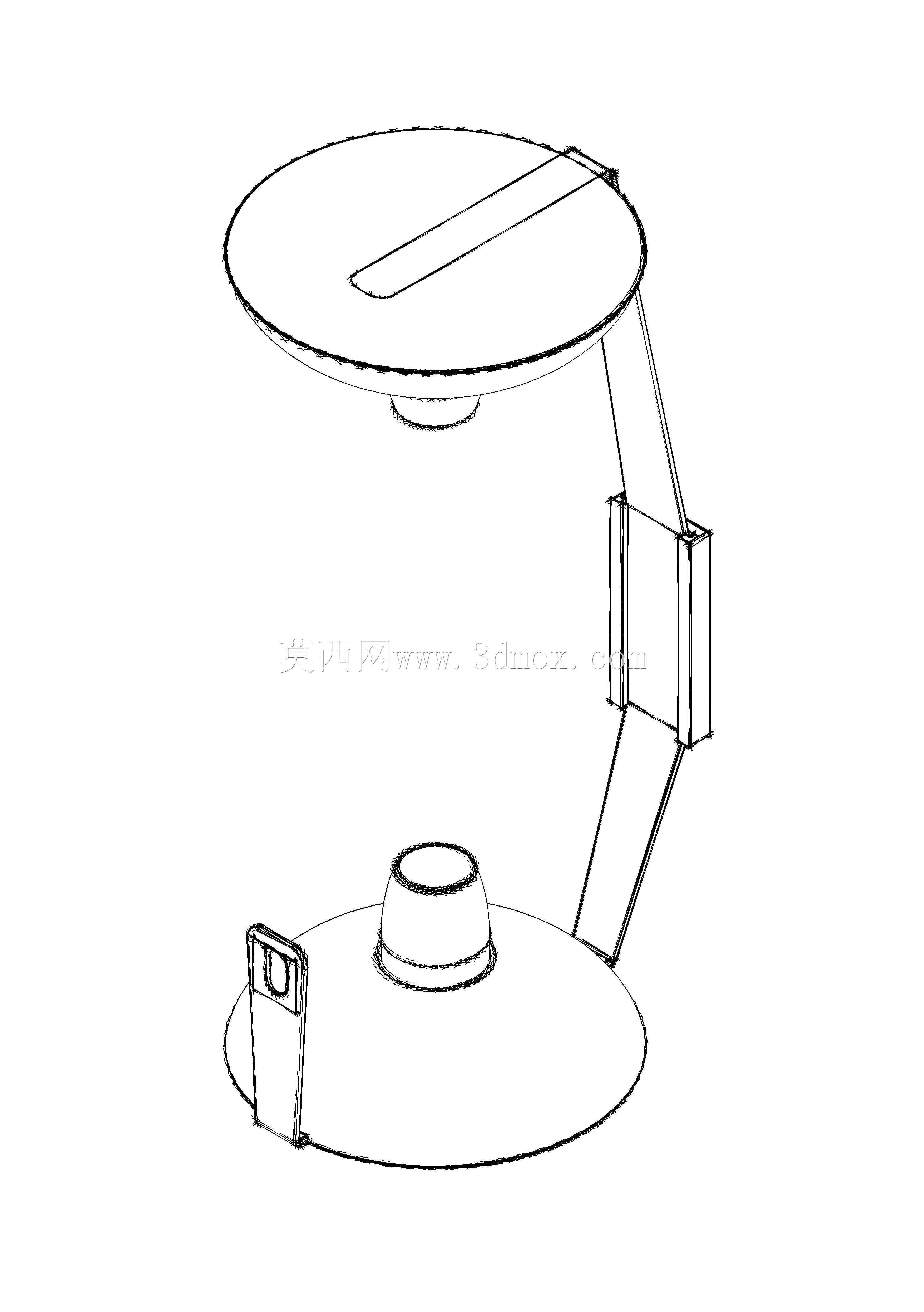

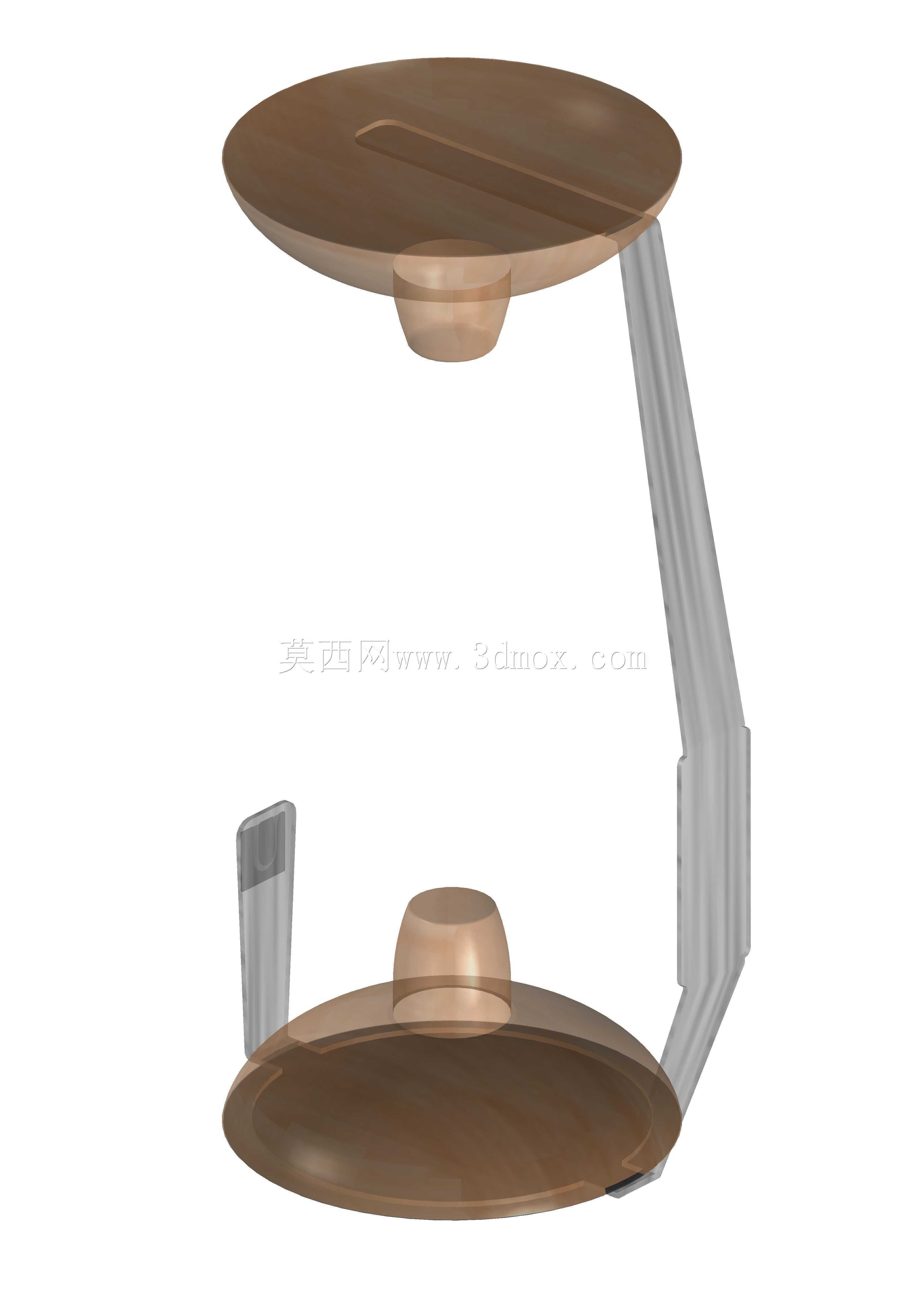

这款纸巾架的结构设计同时覆盖了壁挂安装与桌面放置两类使用场景，在公共卫生间、小户型卫浴空间、开放式厨房操作台、工位桌面等场景下都能适配。实际使用过程中，核心功能围绕纸巾的固定、顺畅抽拉、快速更换展开，两侧的支撑臂采用可调节卡位结构，能适配不同宽度的卷装纸巾，避免抽拉时整卷纸巾随拉力同步转动造成的纸张浪费。支撑臂上的锯齿状卡位结构，可根据纸巾卷的直径调整上下夹持间距，无论是常规的小卷擦手纸还是大卷厨房纸巾，都能通过调整卡位实现稳定夹持，不会出现使用过程中纸巾卷松脱掉落的情况。上下两端的承托盘采用边缘微凸的弧面设计，一方面可以承托纸巾卷的端面，避免纸巾直接接触墙面或桌面被水渍、灰尘污染，另一方面弧面边缘做了圆角处理，抽拉纸巾时不会刮蹭纸张造成毛边。设计阶段优先考虑了安装与使用的便捷性，壁挂安装时，背部的固定座预留了水平与垂直两个方向的安装孔位，安装人员可根据墙面的布线、瓷砖缝隙走向选择合适的固定方向，不需要额外调整安装支架的角度，固定座与支撑臂之间采用快拆式连接结构，日常清洁维护时可直接将支撑臂整体取下，不需要拆卸墙面的固定件。桌面放置时，底部的承托盘做了加重处理，配合支撑臂的倾斜角度，可保证抽拉纸巾时整体结构不会侧翻，不需要额外做桌面固定。安装边界方面，壁挂状态下整体突出墙面的距离控制在120mm以内，不会占用过多的过道空间，避免人员走动时发生磕碰；桌面放置时底部承托盘的直径为180mm，可稳定放置在宽度200mm以上的台面上，不会出现悬空放置的不稳定情况。材质搭配上，承托盘采用仿木质感的工程塑料，兼顾轻量化与耐潮性能，适合卫浴、厨房这类高湿度的使用环境，支撑臂与固定座采用钢材冲压成型，表面做哑光喷塑处理，长期接触水汽也不会出现锈蚀，结构强度足以支撑最大2kg的大卷纸巾，日常使用过程中不会出现支撑臂变形的问题。纸张拆分位置设置了前置的弹性压片，抽拉到所需长度后，压片会自动压住纸张末端，配合支撑臂上的阻尼结构，可实现单手断纸，不需要双手配合撕扯，手上沾有水渍或油污时也能顺畅操作。
