砂轮切割打磨动力传动执行机构

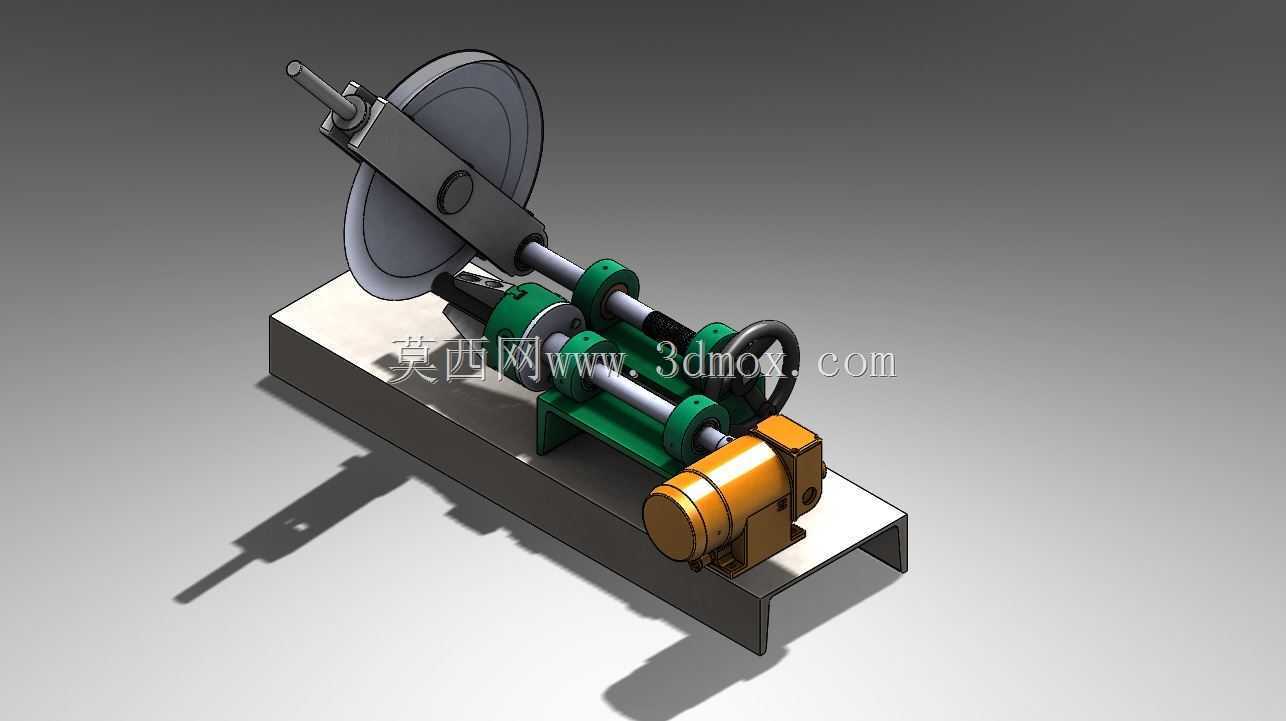

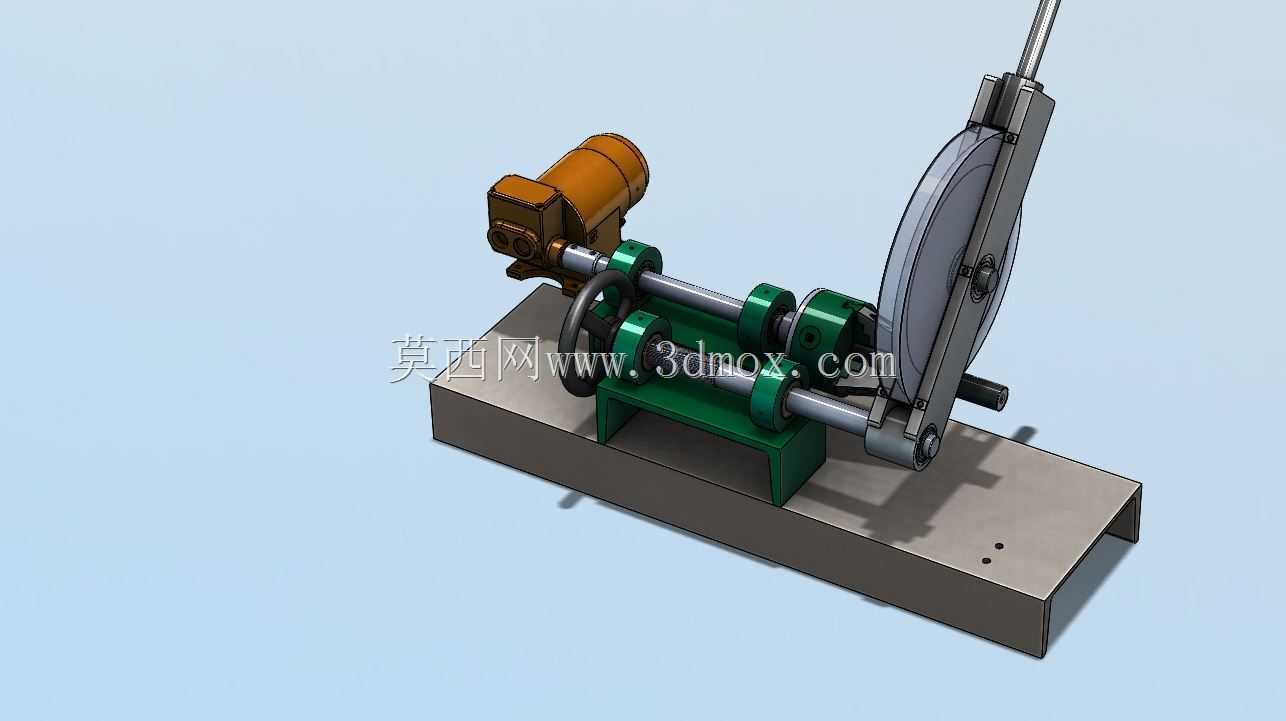

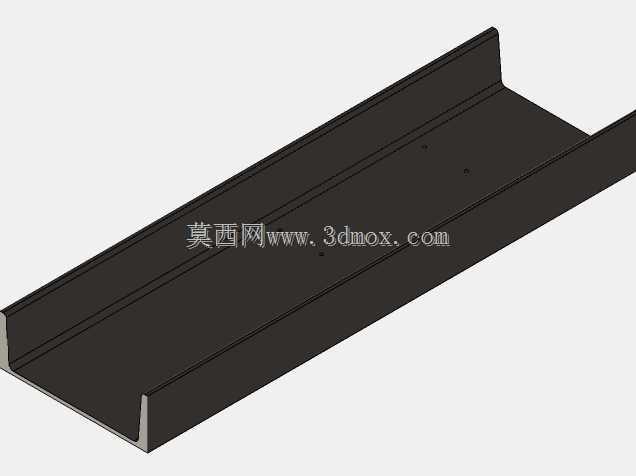

这套结构常见于小型台式砂轮机、手持切割机改造的固定工位加工单元，也可适配小型管材下料、五金件飞边打磨的生产场景，在五金加工维修点、小型零件预制工位的应用频次较高。从结构布局来看，动力端采用卧式安装的驱动单元，通过联轴器将扭矩传递至主轴组件，主轴采用双轴承座跨距支撑，保证高速运转下的径向跳动控制在加工允许范围内，避免砂轮片运转时出现偏摆抖动，降低加工崩边、砂轮碎裂的风险。设计时优先考虑了安装基准的统一性，所有支撑组件均固定在一体式槽钢底座上，底座预留的安装孔位可直接适配常规工作台的T型槽固定需求，安装边界控制在小型工位可容纳的尺寸范围内，无需额外改造工作台面即可完成部署。主轴端部的砂轮夹持结构采用标准砂轮夹盘设计，可适配常规厚度的树脂切割片、砂轮打磨片，更换磨具时只需拆卸端部锁紧螺母即可完成操作，日常维护的拆装步骤较为简便。传动路径上没有设置复杂的减速结构，驱动单元输出转速直接匹配砂轮的工作线速度要求，保证切割打磨时的线速度处于合理区间，既不会因转速过低导致磨具切削力不足，也不会因转速过高造成磨具超速碎裂的安全隐患。手轮调节组件设置在主轴侧方，可在停机状态下调整主轴的轴向伸出位置，适配不同加工深度的需求，针对不同厚度的工件下料、不同深度的打磨作业，可快速调整工位参数，无需额外加装垫块或调整工件装夹高度。轴承座采用分体式装配结构，内部预留润滑脂填充空间，长期运转时可定期补充润滑脂，降低轴承磨损速率，延长组件整体使用寿命。整体结构没有冗余的装饰性设计，所有部件均服务于动力传输、磨具装夹、工位调整的核心功能，装配时可按照从底座到支撑组件、再到传动主轴、最后装夹动力单元与磨具的顺序完成组装，各部件的配合公差均按照常规机械加工的精度要求设定，普通机加工车间即可完成全部零件的加工与装配，无需特殊定制的非标加工设备。
