工业级螺杆输送泵成套设备结构设计

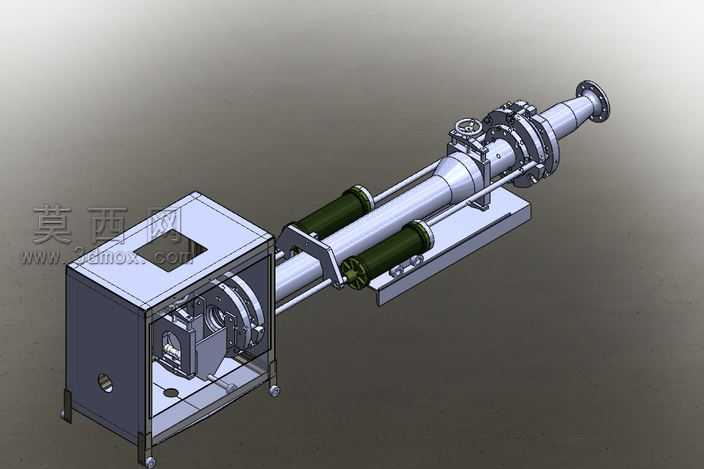

本作品为工业螺杆输送泵的完整三维建模设计，采用SolidWorks完成全参数化建模与装配验证，整体结构分为动力驱动箱、传动连接段、螺杆输送主体、进出口连接端四大模块，建模过程中严格遵循机械设计公差规范，对每一处配合面都做了干涉检查，确保装配关系完全符合实际生产装配逻辑。渲染阶段采用哑光金属材质模拟泵体的不锈钢壳体，驱动箱外壳采用冷轧钢板喷塑的质感表现，传动段的导向杆做了镀铬亮面处理，双缸稳压部件采用深绿色工业漆面材质，底座部分做了氧化发黑的金属质感，通过三点布光方案突出设备的结构层次，阴影柔和过渡自然，清晰展现各部件的装配位置与连接关系。设计思路围绕高粘度流体稳定输送的需求展开，采用单螺杆容积式输送结构，配套双缸稳压装置平衡输出端压力波动，驱动端集成减速传动机构，将动力源的高转速转化为螺杆工作所需的低转速大扭矩，进出口采用标准法兰连接结构，方便与工业管线快速对接。建模过程中对螺杆的螺旋曲面做了连续曲率优化，确保流体输送过程中无滞留死角，传动连接段采用密封式结构设计，避免输送介质泄漏，底座预留了安装固定孔位与调节脚轮，兼顾设备安装固定与短距离移位需求。整体模型所有零件均为可编辑参数化特征，方便后续根据不同流量、压力参数做变型设计，各部件的连接螺栓、密封件等标准件均采用国标规格建模，可直接生成工程图用于生产加工。
