这套结构对应铁路车辆走行部的盘形制动执行端,是列车制动系统里直接输出制动力的核心部件,日常运用中承担着将制动缸推力转化为闸片正压力、通过摩擦副消耗车辆动能实现减速或停车的作用,广泛适配干线客运列车、通勤动车组的转向架安装场景,区别于传统踏面制动,盘形制动的摩擦副脱离车轮踏面,能避免踏面热损伤,延长车轮镟修周期,同时具备更稳定的摩擦系数,高速工况下制动衰减幅度更小。

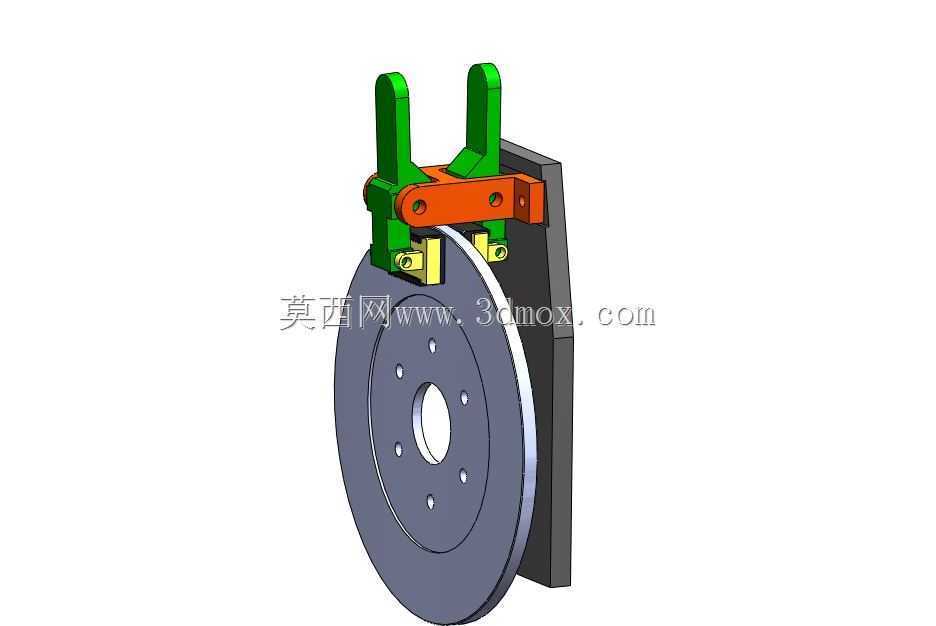

从结构设计逻辑来看,夹钳采用对称杠杆增力结构,两个绿色的夹钳臂通过中部铰接点形成力臂放大效应,橙色的杠杆连接座作为力的输入节点,对接制动缸的推杆输出端,当制动缸充风推出推杆时,杠杆带动两侧夹钳臂绕铰接点同步收拢,推动安装在夹钳端部的闸片压向制动盘摩擦面;缓解状态下,夹钳臂自带的复位簧片会带动闸片脱离制动盘,保留均匀的间隙,避免正常运行时产生拖磨。设计过程中需要严格控制夹钳的张开行程,既要保证闸片磨耗到极限位置时仍有足够的压紧量,也要避免行程过大导致制动缸空走时间延长,影响制动响应速度。

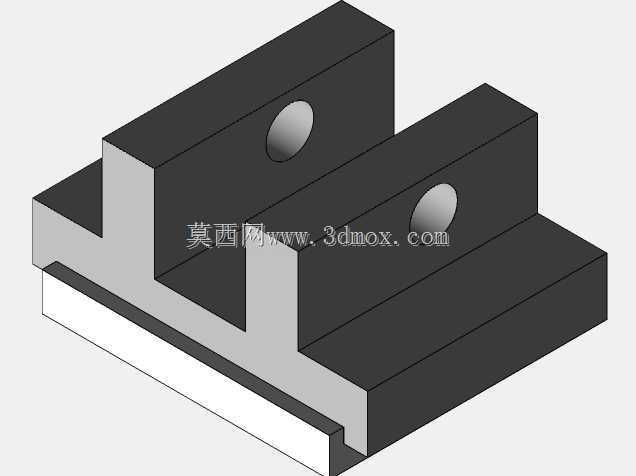

安装边界层面,制动盘通过内圈的螺栓孔与车轴或车轮辐板固定,随轮对同步旋转,夹钳单元的背部安装座通过螺栓固定在转向架的制动吊座上,安装时需要保证夹钳的对称中心面与制动盘中心面完全重合,偏差过大会导致闸片偏磨,局部压力过高产生热斑,严重时会引发制动盘热裂纹。夹钳臂的铰接部位采用自润滑衬套结构,无需日常加注润滑脂,能适应铁路车辆长周期运维的需求,铰接点的配合间隙控制在毫米级,间隙过大会导致制动时夹钳晃动产生异响,间隙过小则会在低温环境下因零件收缩出现卡滞。
闸片安装位置设计有燕尾槽结构,更换闸片时无需拆解整个夹钳单元,只需拔出锁销即可快速抽出旧闸片,适配车辆段快速运维的作业需求;夹钳的力臂比经过匹配计算,在常用制动风压下能输出符合标准的闸片压力,既保证足够的制动力矩,也不会因压力过大导致制动盘摩擦面出现过度磨损或热裂。整个结构的运动部件都做了防脱设计,避免运行过程中零件脱落引发行车故障,外露的金属部件都做了防腐处理,能适应户外雨雪、扬尘的复杂运用环境。
