双驱动齿辊式矿物破碎设备结构

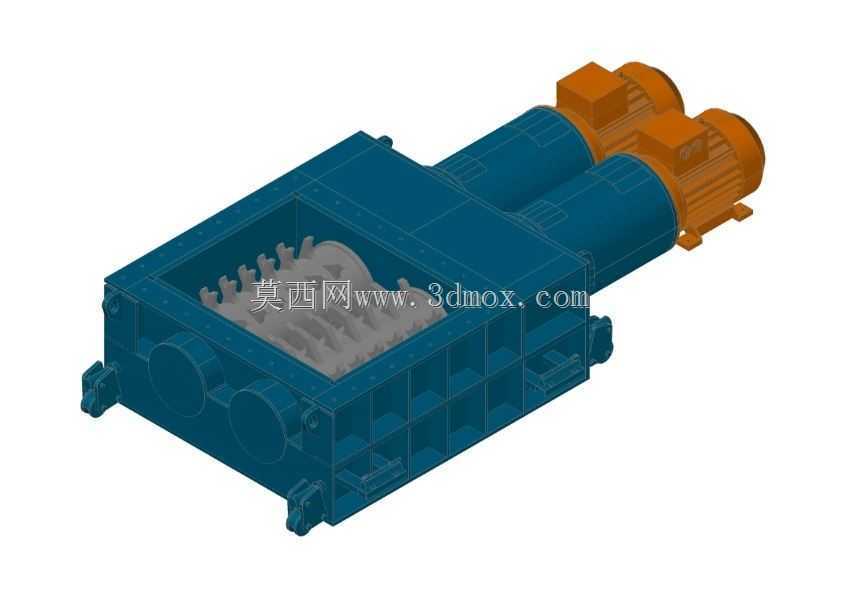

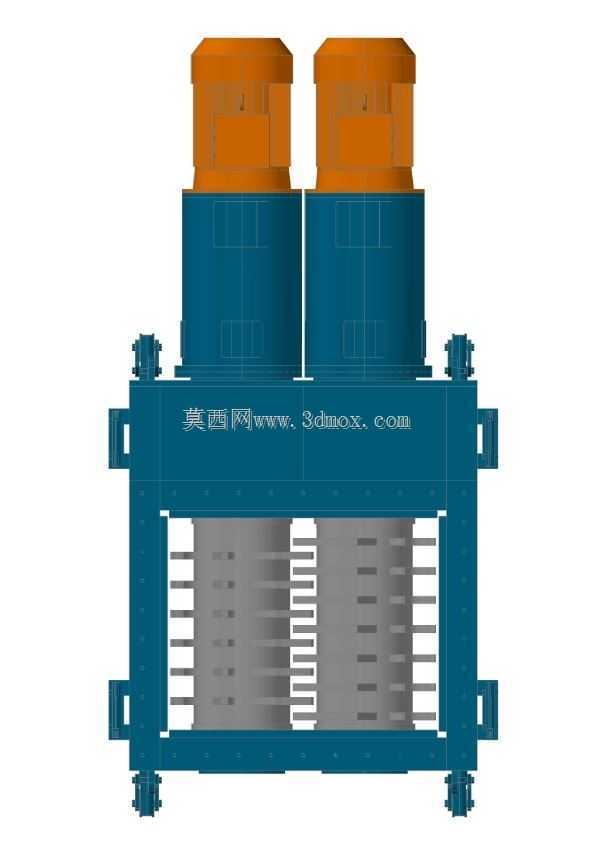

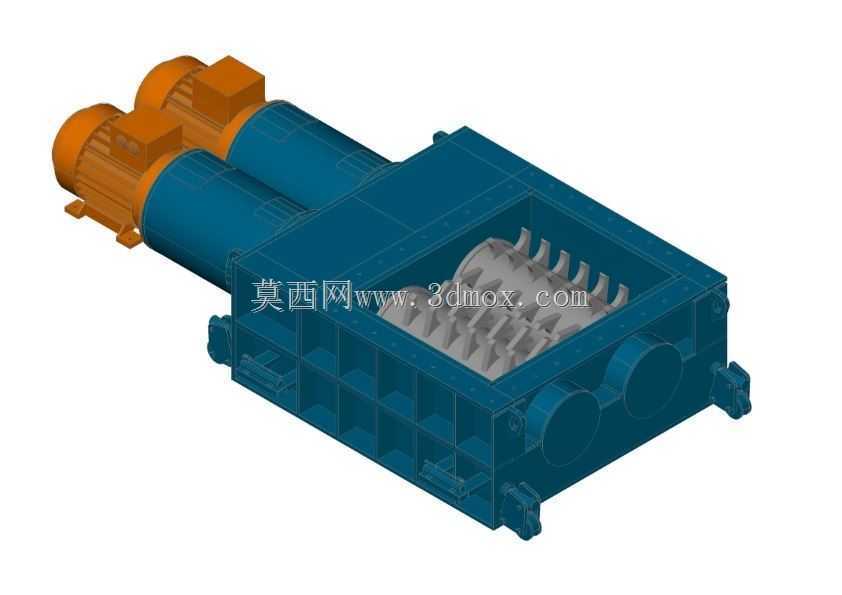

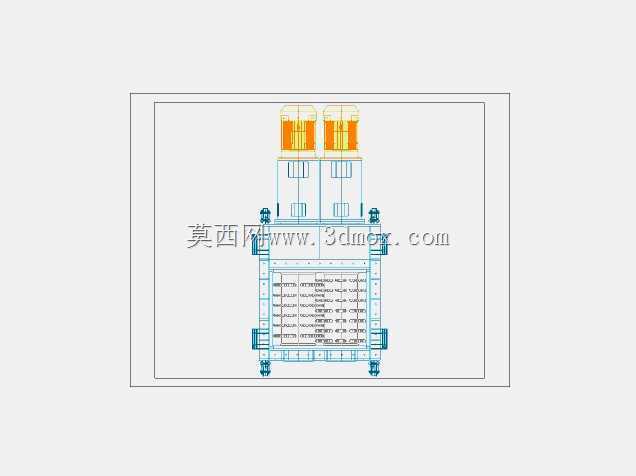

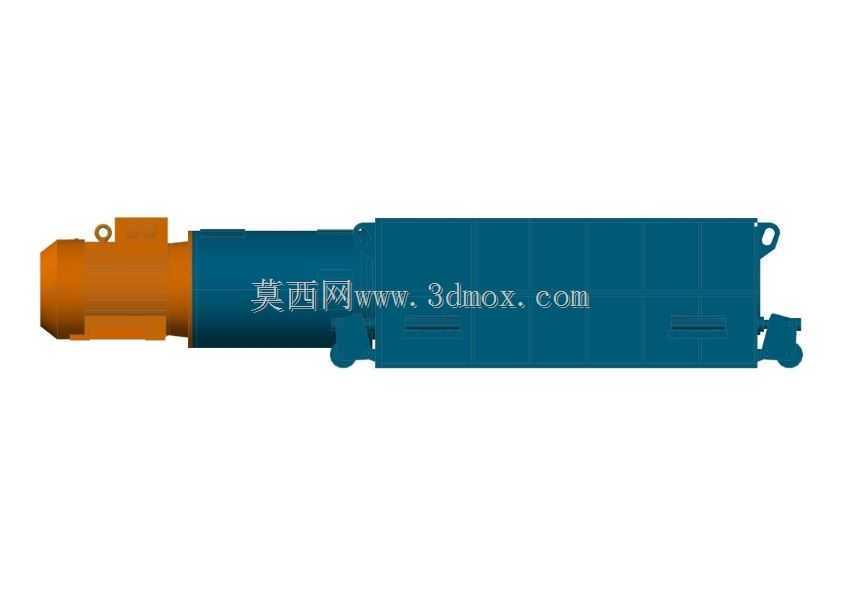

在选煤厂、火力发电厂输煤系统、露天矿物转运站的物料预处理环节，这类双齿辊破碎设备承担着入料粒度管控的核心作用，直接决定后续筛分、输送、磨矿工序的运行稳定性，若破碎粒度不达标，极易造成下游输送带卡料、磨煤机进料口堵塞等生产故障。从结构设计逻辑来看，该设备采用平行布置的双齿辊轴结构，两根破碎辊分别由独立的驱动单元直连传动，省去了传统单驱动破碎机的同步齿轮组，既降低了传动链的功率损耗，也避免了齿轮啮合带来的额外故障点，两个驱动单元对称布置在箱体同侧，可减少设备整体的横向安装占地，方便在老旧厂房的狭窄空间内完成替换安装。破碎腔采用上宽下窄的渐缩式结构，内壁铺设可更换的耐磨衬板，入料区域设置导流板，能将进入腔体的物料导向两根齿辊的啮合间隙处，避免物料在腔体内发生无效飞溅，齿辊表面的破碎齿采用螺旋线排布，咬合物料时可形成多点连续剪切力，针对硬度不高的烟煤、褐煤等R.O.M煤种，可通过齿牙的撕扯、挤压作用将大块物料破碎至目标粒度，不会出现传统颚式破碎机过粉碎率高的问题。设备的安装边界需要结合现场进料溜槽、出料输送带的位置匹配，最大进料尺寸控制在600×600mm范围内时，可保证齿辊咬合无卡滞，设备整体总重约23吨，安装时需提前核算基础承载能力，预留驱动端的检修空间，方便后期更换电机轴承、齿辊耐磨件。箱体采用分体式焊接结构，上下箱体通过高强度螺栓连接，检修时可拆开上盖直接更换破碎齿或衬板，无需整体拆解设备，两侧的轴承座采用外置式设计，可避免破碎过程中产生的粉尘进入轴承润滑腔，延长轴承的维护周期。出料粒度可通过调整两齿辊的中心距实现，适配不同下游工序对进料粒度的要求，设备运行时双辊反向旋转，可将进入啮合区的物料强行撕扯破碎，无法破碎的硬质异物会在过载保护机构的作用下触发辊轴退让，避免齿牙断裂或主轴变形。在实际选型过程中，需要结合现场的小时处理量、物料硬度、入料粒度分布匹配对应的辊速，辊速过高会加剧齿面磨损，过低则会影响处理效率，该结构的三维建模过程中，需要重点校核齿辊的轴系刚度、轴承选型的额定动载荷、箱体焊接结构的抗振性能，避免设备满负荷运行时出现轴系挠曲变形、箱体焊缝开裂等问题。
