3马力悬挂式锤磨粉碎设备结构设计

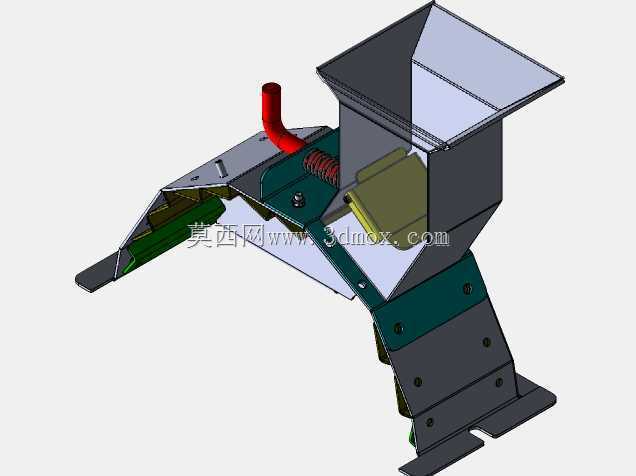

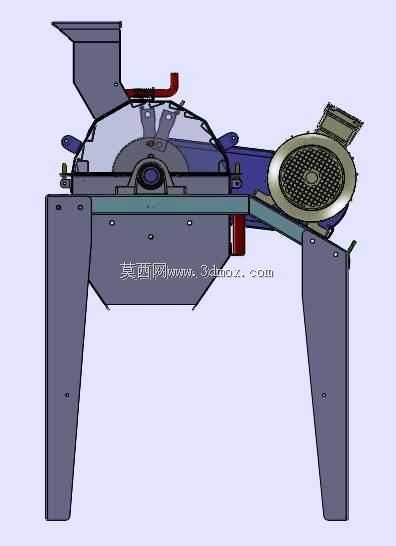

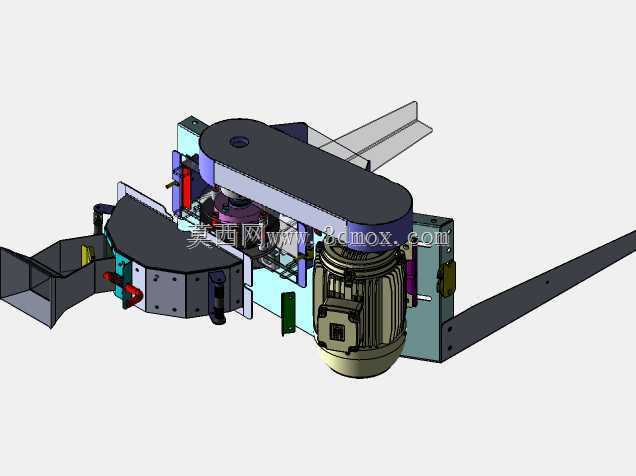

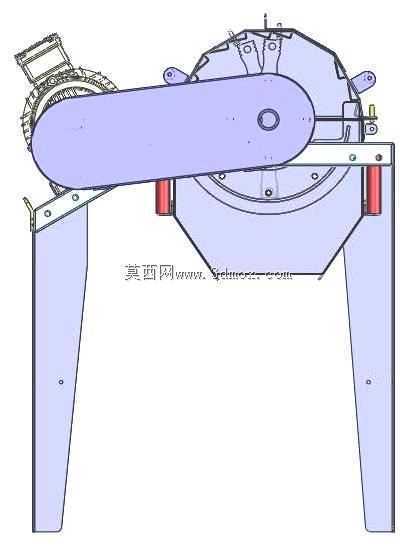

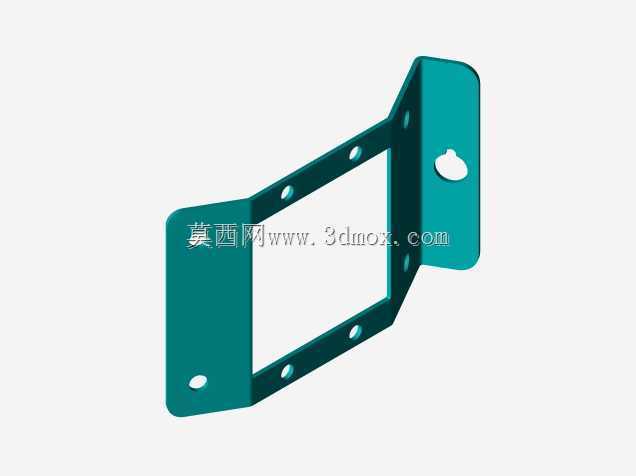

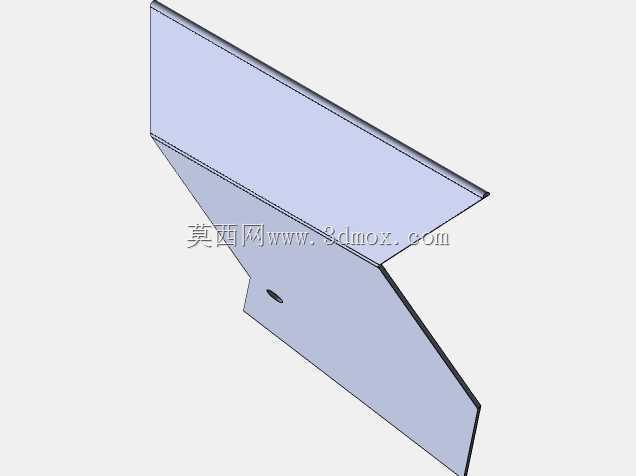

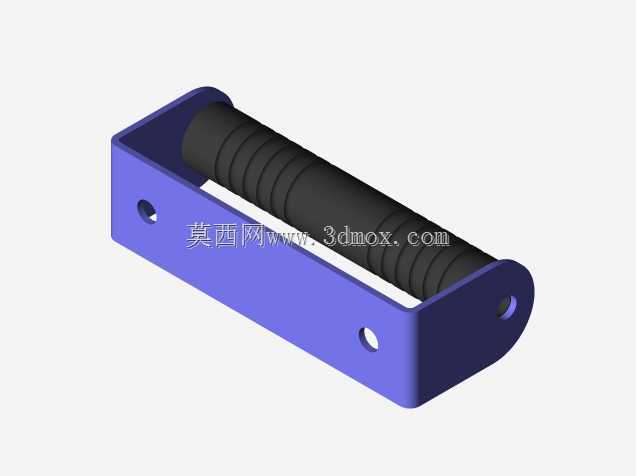

这款3马力规格的悬挂式锤磨设备，主要面向小型粮油加工、作坊式饲料制备场景设计，可完成干燥谷物、杂粮颗粒、小块脆性油料的粉碎研磨作业，适配乡村加工点、小型养殖厂的日常物料处理需求，无需搭建大型混凝土安装基础，悬挂式的安装结构能节省车间地面占用空间，也方便根据作业位置调整设备布设点位。从结构设计逻辑来看，整机采用皮带传动作为动力传递路径，电机输出端通过带轮将扭矩传递至粉碎腔内部的锤片转子，带传动的结构设计既能缓冲启动瞬间的冲击载荷，也能在物料过硬卡滞时通过皮带打滑保护电机与转子部件，避免刚性传动带来的零件过载断裂风险。粉碎腔采用上开盖式结构，日常维护时可快速开启腔体检修锤片磨损情况，更换易损件无需完全拆解整机外壳，侧面的进料导槽可引导待粉碎物料匀速进入锤片作业区域，避免物料堆积在进料口造成堵塞。设备的支撑腿采用折弯钢板焊接结构，两条支撑腿与粉碎腔壳体通过螺栓刚性连接，安装时可通过支撑腿上的预留孔位将设备固定在墙面支架或者悬空架体上，安装边界需预留出皮带护罩、进料口、出料口的操作空间，侧面皮带轮外侧需预留至少150mm的拆装空间，方便后期更换传动皮带。粉碎腔内部的锤片采用铰接式安装在转子盘上，转子高速运转时锤片在离心力作用下甩开，通过冲击、剪切作用将进入腔体的物料击碎，符合粒度要求的粉料通过腔体底部的筛网排出，更换不同孔径的筛网即可调整成品物料的粗细度，适配不同加工场景的出料粒度要求。设备的腔体壳体采用厚钢板折弯焊接成型，接缝处做满焊处理避免粉料泄漏，两端的转子轴承座采用螺栓固定在壳体侧板上，轴承选用密封式深沟球轴承，可阻挡粉碎过程产生的粉尘进入轴承内部，延长润滑维护周期。整机的重心经过配平设计，悬挂安装后不会出现单侧倾斜的问题，运行时的振动幅度控制在合理范围内，无需额外加装厚重的减震底座即可稳定作业，进料端的挡板可防止粉碎过程中物料飞溅外溢，保障作业人员操作安全。
