十米长废料输送皮带机结构设计

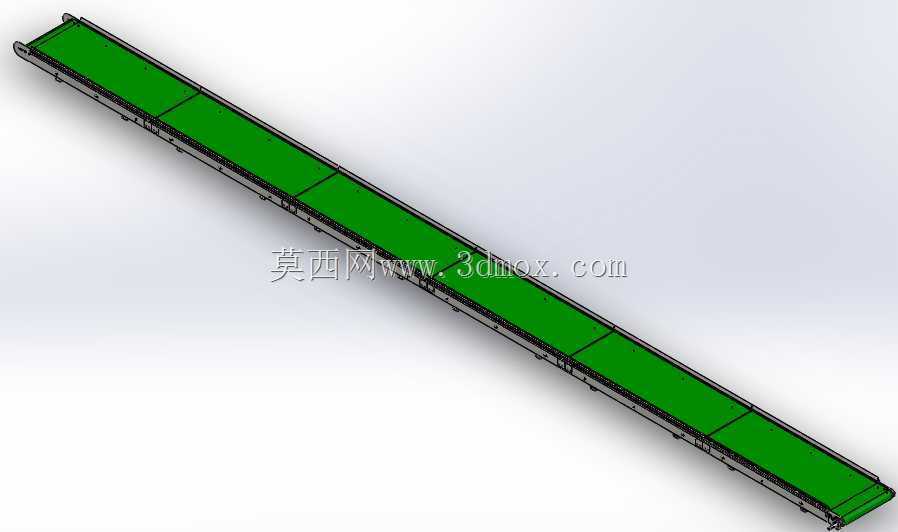

这款长距离带式输送设备主要面向生产车间边角废料、冲压余料、加工碎屑的定点转运场景，在五金冲压、钣金加工、注塑成型等产线末端应用广泛，可直接衔接机床排屑口或工位集料点，将零散废料持续输送至集料箱或废料处理工位，替代人工频繁清运的作业模式，降低车间物料转运的人力投入，同时避免零散废料堆积在作业区域带来的安全隐患。

设备主体长度达10000mm，框架整体宽度控制在600mm，安装时需预留对应长度的直线排布空间，设备底部支架可根据现场地面平整度做小幅高度调整，从地面到胶带承载面的高度为150mm，可适配多数常规机床排屑口的出料高度，无需额外做转接溜槽即可完成对接。设备两侧设置50mm高的围栏结构，可避免输送过程中细碎废料从皮带侧边洒落，保持输送路径周边的场地整洁。

承载工作面采用超夹类PVC胶带，皮带实际工作宽度为550mm，运行速度设定为15m/min，该速度匹配常规产线的废料产出速率，既不会因速度过快导致废料飞溅，也不会因速度过慢造成进料口处废料堆积堵料。驱动端采用齿轮电机直连驱动辊的结构，额定功率380W，可满足整段皮带满载废料时的启动与持续运行扭矩需求，驱动端设置在设备出料侧，可减少皮带回程段的张力损耗，延长皮带使用寿命。

框架采用结构钢焊接成型，表面做粉末涂层处理，整体呈灰色，适配多数工业车间的设备配色风格，支架部分同样采用结构钢焊接，焊后做去应力处理，避免长期承重出现框架变形。下托辊采用等间距排布，保证皮带承载面的平整度，防止长距离输送过程中皮带出现塌腰跑偏的问题，回程段设置平行托辊支撑皮带返程段，减少皮带运行过程中的抖动。设备外壳下表面做平面度处理，安装时可直接放置在硬化地面上，也可通过支架底部的膨胀螺栓孔做地面固定，适配不同现场的安装需求。

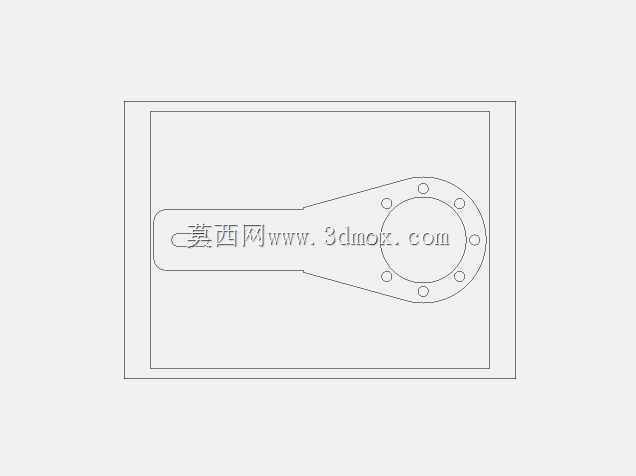

在设计过程中，优先考虑了废料输送场景的耐用性需求，PVC胶带具备较好的耐磨与抗穿刺性能，可应对金属边角料的轻微刮蹭，围栏与框架采用螺栓连接，后期出现磕碰变形时可单独更换，无需整体拆解机架。驱动辊表面做滚花处理，增大与皮带之间的摩擦力，避免重载情况下出现皮带打滑的问题，张紧装置设置在设备尾端，可通过调节螺栓调整皮带张紧度，补偿皮带长期运行后的拉伸量，降低日常维护的操作难度。
