农田小型灌溉增压泵站结构三维设计

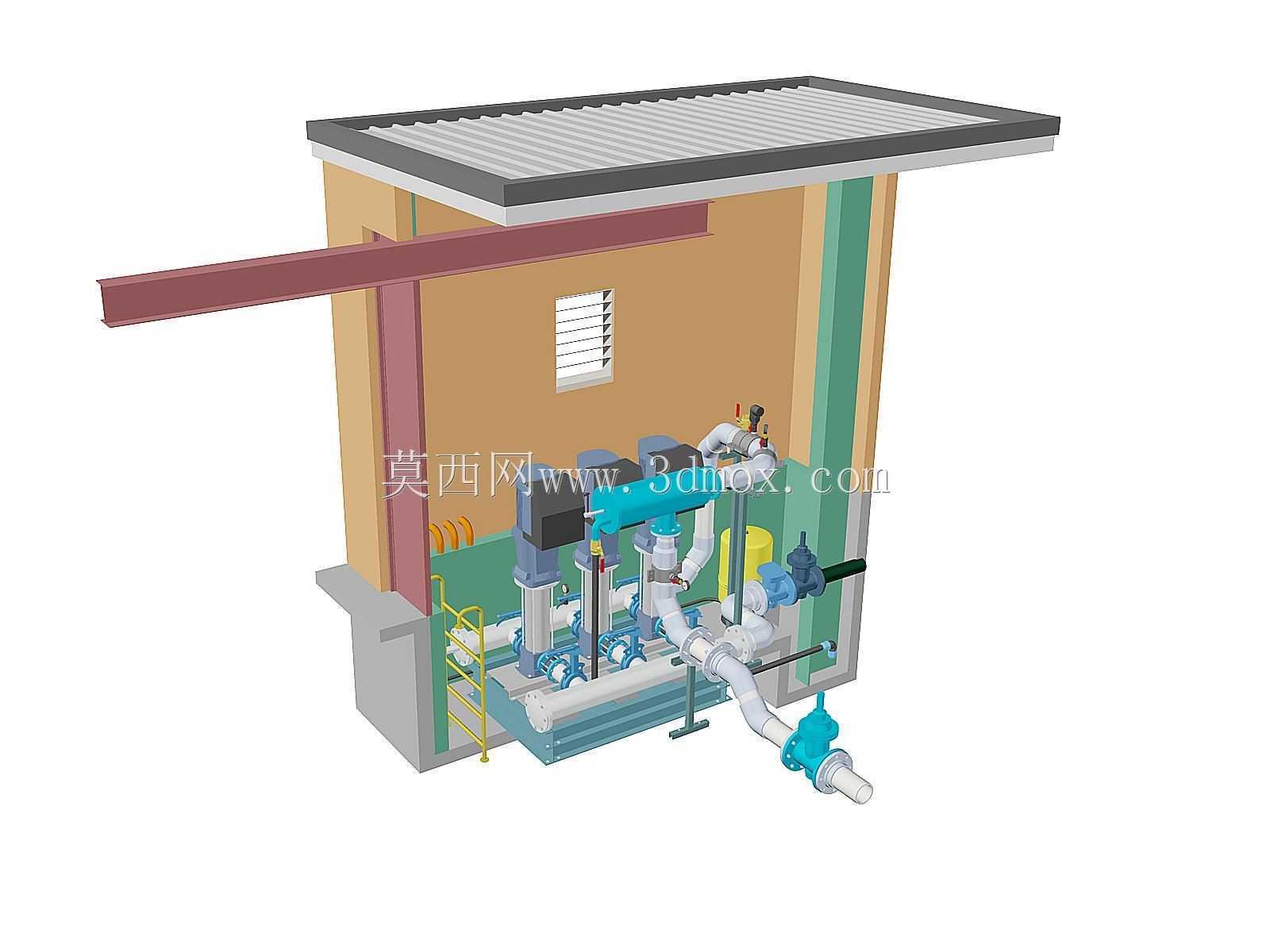

这套三维设计针对连片农田的灌溉供水需求搭建，适配丘陵、平原零散地块的供水增压场景，解决长距离输水末端水压不足、分片灌溉轮灌时流量分配不均的实际问题。设计过程中优先考虑现有泵房的空间边界，整体采用半敞开式围护结构，顶部设置波纹防雨顶棚，侧墙预留通风百叶窗，既满足设备防雨防晒的防护要求，又能保证泵房内空气流通，降低泵组长时间运行的积热风险。

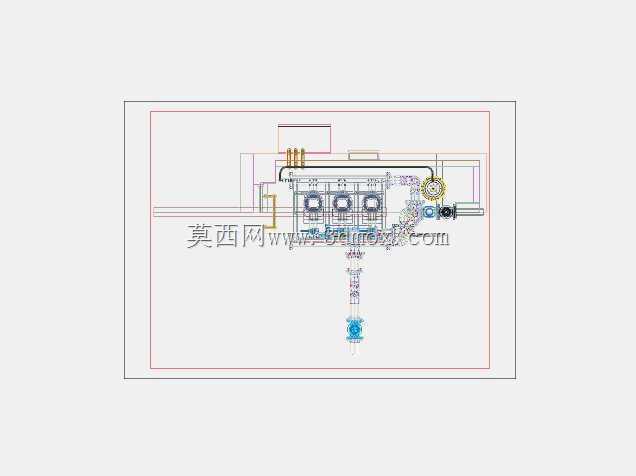

设备选型上配置两台并联的增压离心泵，一用一备的冗余设计可避免单台设备故障时灌溉作业中断，泵组底座采用一体化混凝土基座预埋安装，基座高度高出泵房地面15厘米，防止管路渗漏积水浸泡泵体。管路系统采用镀锌钢管焊接连接，进水端设置Y型过滤器拦截水源中的砂石杂物，避免叶轮磨损，出水端依次安装止回阀、闸阀与压力表，可实时监测管网压力，防止停泵时水锤冲击损坏泵体。进出水管路沿泵房侧墙排布，预留足够的操作检修空间，泵组旁设置钢制爬梯，方便操作人员对高位管路阀门进行操作维护。

安装边界设计上，整体泵房净空高度控制在3.2米，满足立式泵组的吊装检修需求，进出水管路穿墙位置预留防水套管，避免墙体渗水。管路支架采用型钢焊接固定在侧墙与地面预埋件上，支架间距符合管路承重要求，避免长距离管路运行时产生振动位移。设计时还兼顾了现有泵房的改造适配性，所有设备的安装尺寸均匹配常规小型灌溉泵房的预留空间，无需对原有建筑结构做大规模拆改，可直接替换老旧泵组完成升级。

从实际运行角度出发，泵组的管路走向做了优化，减少不必要的弯头降低沿程阻力损失，阀门操作手柄均朝向巡检通道一侧，日常开关操作无需攀爬或探身。泵房内还预留了电控箱的安装位置，可后续对接自动恒压控制系统，根据灌溉管网的实时压力自动调整泵组运行频率，实现无人值守的恒压供水，进一步降低灌溉作业的人工成本。
