MPN-40-25-160离心泵进座结构设计

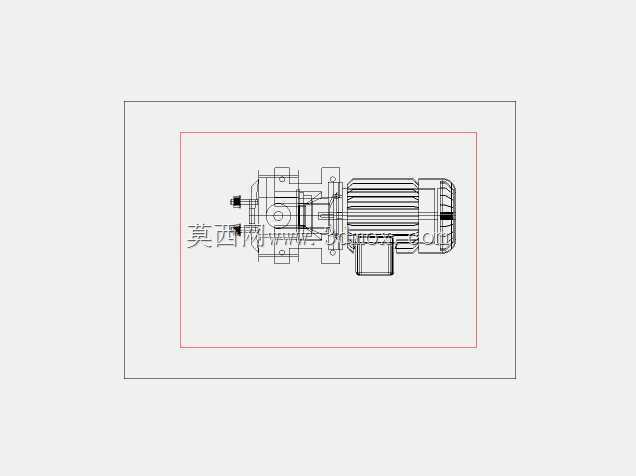

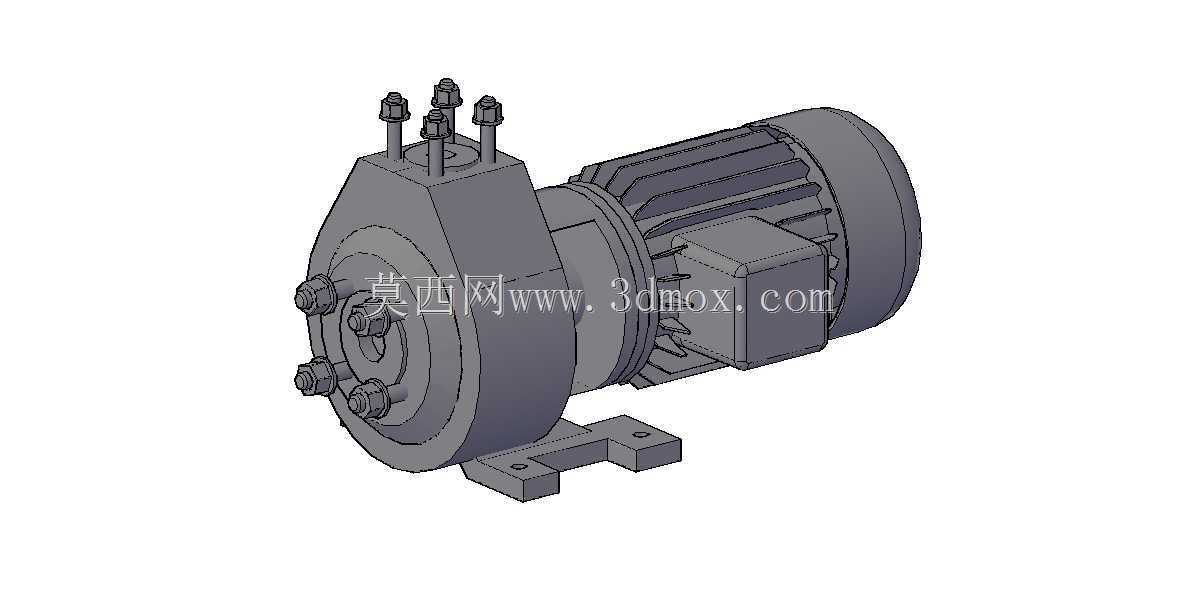

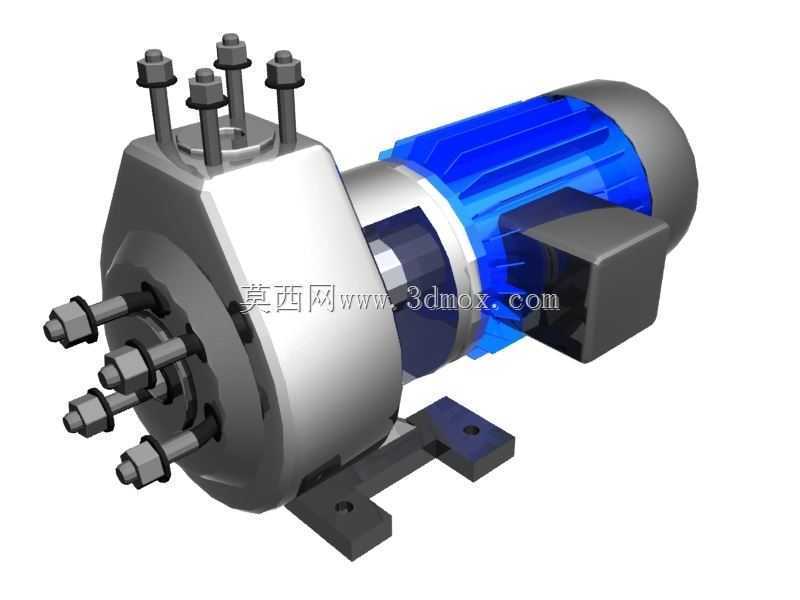

在中小型流体输送工况的设备选型与结构适配环节，这款与ABB112机座号电机直连的离心泵进座，是衔接动力端与过流端的核心承载构件，日常多应用在小型循环水系统、洁净流体增压输送、轻型化工介质中转这类对安装紧凑度有要求的场景里。从结构设计逻辑来看，进座本体采用一体化铸造成型的蜗壳式流道结构，进液端沿轴向正对叶轮吸入口，能够最大限度降低流体进入叶轮时的偏流损失，顶部预留的多个螺纹接口分别对应排气、测压、密封冲洗的外接需求，不用额外在管路上开孔改造，现场配装的灵活度更高。和电机衔接的连接法兰直接贴合电机前端盖止口，同轴度靠加工时的一次装夹定位保证，省去了传统联轴器连接需要的对中调整工序，整机轴向长度控制在328mm，对于安装空间局促的撬装设备、集成式流体机组来说，这个尺寸边界能大幅压缩整体排布的空间占用。底部的安装脚座采用双支点平脚结构，安装孔位的中心距匹配常规小型泵组的公用底座安装标准，现场安装时不需要额外加工过渡转接板，直接通过螺栓固定就能满足运行时的刚度要求，不会因为悬臂结构产生运行振动。过流端的端盖采用周向均布螺栓锁紧，密封面预留了机械密封的安装腔室，适配常规轻型机械密封的安装尺寸，后期维护更换密封件时不需要拆解整个泵体和电机的连接，只需要拆下端盖就能完成密封更换作业。设计时特意将进座的壁厚按1.6MPa的承压等级做了冗余计算，流道内壁做了平滑过渡处理，避免介质在流道内形成涡流区造成的水力损失，同时也减少了固体颗粒在流道内沉积的可能，适配输送含少量微小杂质的流体工况。和电机直连的结构没有额外的传动部件，运行时的传动损耗比带联轴器传动的结构低8%左右，日常运维只需要定期检查机械密封的泄漏情况和螺栓紧固状态，没有联轴器润滑、对中校准这类繁琐的维护项，对于运维人员配置较少的小型场站来说，能降低不少后期的运维工作量。在做三维建模的时候，进座和电机配合的止口尺寸、安装孔位完全匹配对应机座号电机的安装尺寸，各个接口的螺纹规格、密封槽尺寸都按现行机械行业标准做了参数化建模，设计人员如果需要做同系列不同参数的泵型改型，只需要调整流道的通径、叶轮安装腔的尺寸，就能快速衍生出适配不同流量扬程参数的泵进座模型，不需要从零开始重构整个装配结构。
