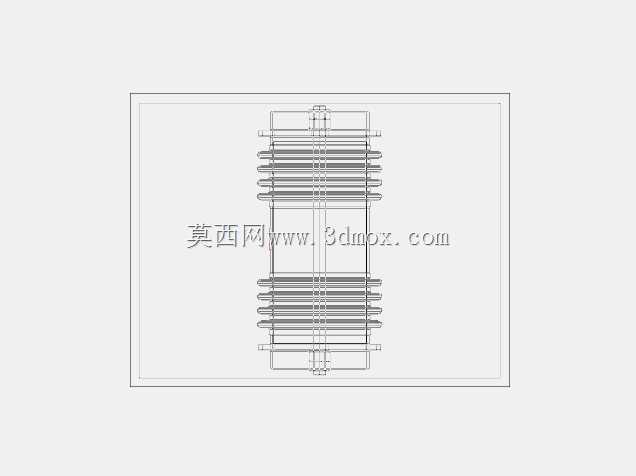

ND350PN16蒸汽管道线性补偿结构

在集中供热、工业蒸汽输送管网系统中，管道因输送高温介质产生的热胀冷缩位移是管路设计必须解决的核心问题，这款公称通径350mm、公称压力16bar的蒸汽管道线性补偿结构，正是针对大口径中压蒸汽管路的轴向位移补偿需求设计的专用管路部件。从结构设计来看，该补偿器采用多层薄壁波纹管作为核心弹性元件，波纹管段两端搭配刚性连接端管与导向限位结构，端管外侧设置的拉杆组件既可以在运输安装过程中限制波纹管的过度拉伸或压缩，避免运输环节的结构损伤，也能在管路运行时承担部分盲板力，降低管路固定支架的受力载荷。设计过程中优先考虑了蒸汽介质的高温工况，波纹管的波距、波高参数经过反复校核，既保证足够的轴向伸缩量来吸收管道的线性热位移，也控制了波纹管的轴向刚度，避免补偿器对管路产生过大的附加推力，同时两端的导向结构可以防止波纹管在伸缩过程中出现径向偏摆，避免局部应力集中导致的疲劳失效。从安装边界来看，该补偿器的两端连接尺寸匹配同公称通径、同压力等级的工业管道法兰标准，安装时无需额外加工过渡连接件，直接与管路法兰对接即可，整体轴向结构长度适配常规热力管段的补偿间距设计，不需要额外调整管段排布预留特殊安装空间。在实际应用场景中，这类补偿器通常布置在两段固定支架之间的管段中部，用来吸收管段受热后产生的轴向伸长量，避免管道热应力累积导致的管路变形、焊口开裂或者支架损坏问题，相比自然补偿方式，它的结构紧凑，占用管廊空间小，补偿量精准可控，尤其适合厂区蒸汽主管网、城市集中供热一次管网这类大口径、长距离输送的蒸汽管路，也可应用于石油化工领域的高温工艺蒸汽输送管线。建模过程中完整还原了波纹管的层叠结构、端管的法兰连接细节、限位拉杆的装配关系，所有结构尺寸均匹配工程实际选型参数，可直接用于管路系统的三维布管装配校验，也能作为应力分析时的简化模型参考，帮助设计人员提前校核管段的补偿量是否满足工况需求，验证固定支架、导向支架的布置位置是否合理，避免现场安装后出现补偿量不足、支架受力超标的问题。
