小型龙门式数控雕刻切割设备结构

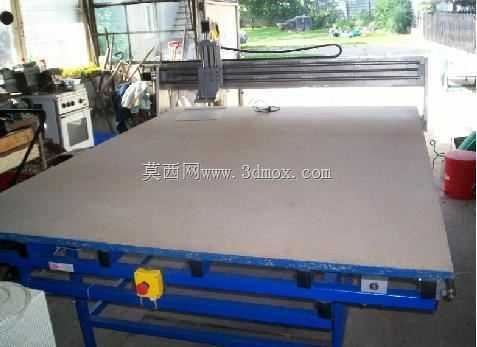

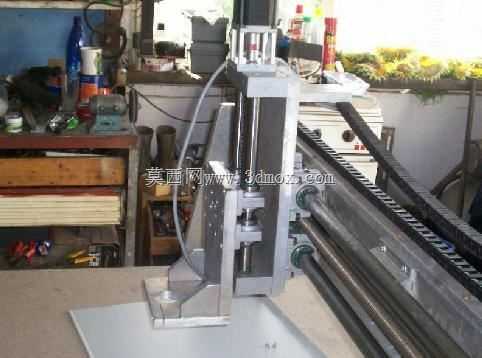

这款小型龙门移动式加工设备，主要面向小型加工工坊、个人DIY加工场景，可完成软金属、亚克力、木材、PCB板等多种材质的平面雕刻、轮廓切割、钻孔打点作业，适配小批量定制加工、教学实训、个人创作等多种使用需求，相比大型工业机床占地面积小，搭建成本低，调试维护门槛低，适合非规模化的灵活加工场景。设备整体采用龙门移动的结构形式，加工台面固定，龙门架沿Y轴方向做往复进给运动，主轴安装座沿龙门横梁的X轴方向做横向进给，主轴组件自身沿Z轴方向完成垂直进刀与退刀动作，这种结构的优势在于运动部件重量轻，进给运动的惯量小，在同等驱动配置下能获得更快的空行程速度，同时固定台面的承载能力不受运动部件限制，装夹工件时无需考虑运动负载的匹配问题，适配不同重量的待加工工件。整机外形边界尺寸为1900x1600x150毫米，安装时只需预留水平平整的安装台面，四周预留不小于200毫米的操作维护空间即可，无需额外做地基固定，适合放置在普通车间、工作室甚至家用空间内使用。传动部分采用圆导轨配合同步带传动的方案，圆导轨的采购成本低，安装调试难度小，配合带预压的滑块能满足小型加工的精度要求，同步带传动无反向间隙，传动噪音低，维护时只需定期检查皮带张紧度即可，无需像丝杠传动那样定期做润滑保养，降低了日常使用的维护成本。主轴部分采用风冷高速电主轴，转速区间覆盖常用的雕刻切割需求，可根据加工材质不同更换对应刀具，主轴安装座设计有可调节的固定结构，方便后期更换不同功率的主轴组件，拓展加工能力。机架部分采用标准铝型材搭配角件连接，部分受力较大的连接位置采用机加工金属件做加强，既保证了机架的整体刚性，又控制了整体重量，方便设备的搬运与位置调整，所有走线均采用拖链收纳，避免运动过程中线缆磨损，提升设备运行的可靠性。设计时充分考虑了DIY搭建的可行性，大部分零部件都可以通过标准件渠道采购，非标准的连接结构件加工难度低，普通的机加工门店即可完成制作，不需要复杂的五轴加工设备，降低了设备的复刻门槛，适合机械爱好者自行搭建调试，也可作为小型加工门店的入门级加工设备使用，满足日常小尺寸工件的加工需求。
