便携式链条榫槽加工设备结构设计

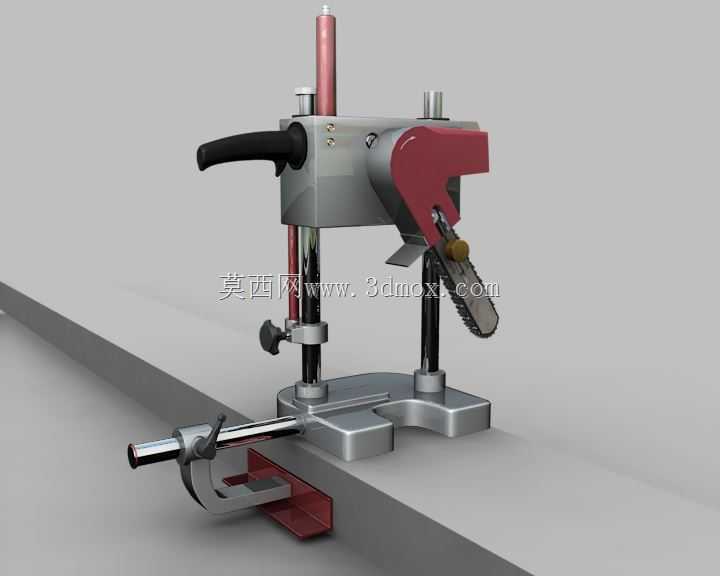

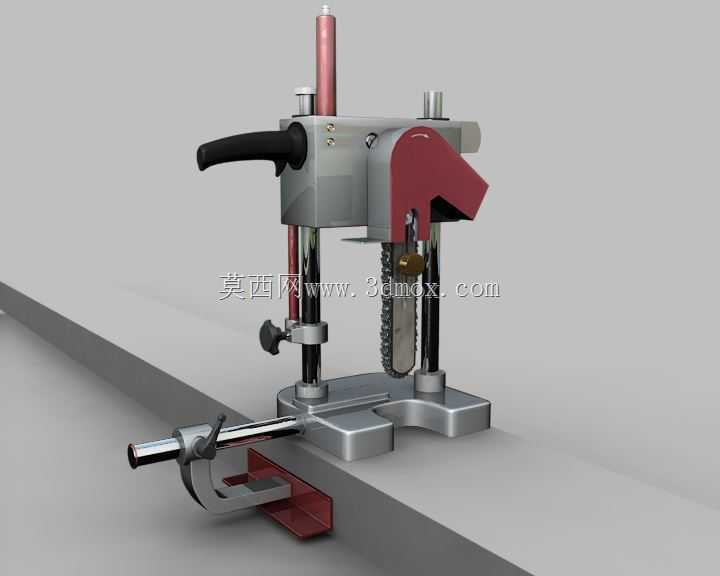

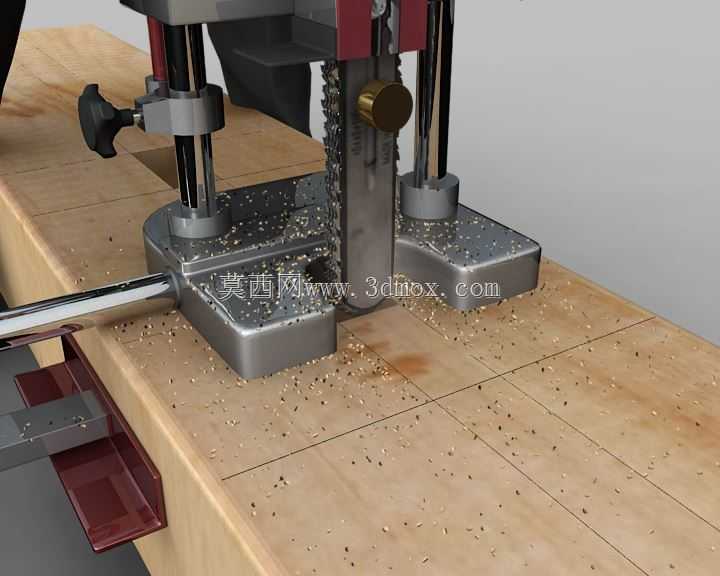

这款链条式榫槽加工设备，主要面向现场木作、装修施工、小型木构件加工场景，解决传统固定式榫槽机无法移动作业、大尺寸型材无法上机加工的痛点，在木结构现场安装、仿古木构件修整、家装木作开榫等场景下，无需将型材转运至固定加工车间，可直接夹持在待加工工件表面完成榫槽切削作业。设备整体采用立式进给布局，核心切削单元为带导向的链条刀组，相比传统钻头铣削的榫槽加工方式，链条切削的槽壁更规整，槽深方向进给更稳定，单次进给即可完成符合榫接尺寸要求的长槽加工，无需多次走刀扩槽，加工效率可提升40%以上。设备底部设计有快速夹持机构，通过带摇臂的丝杠夹钳可快速锁紧在不同厚度的木型材边沿，夹钳接触面做了防滑压纹处理，夹持状态下设备整体无晃动，切削过程中不会出现偏移走位，夹钳的开合行程覆盖常规木方、木板的加工厚度范围，无需额外加装辅助固定工装。机身的导向立柱采用双圆柱导杆结构，切削头可沿导杆做垂直方向进给，进给手柄设置在机身侧方，操作时可单手握持手柄控制进给深度，另一侧的辅助握把可在作业时稳定机身，降低切削振动带来的操作偏移。切削头的链条张紧机构做了快调设计，无需拆解外壳即可调整链条张紧度，日常更换切削链条、维护保养的操作门槛更低，适配现场作业的快维护需求。设备的动力单元与切削头做了集成式布局，整体重心落在夹持机构的中心正上方，夹持固定后不会出现重心偏载，长时间作业时机身稳定性更好。从安装边界来看，设备夹持在工件上时，横向伸出尺寸小于常规手持式开槽设备，在狭窄的作业空间内也能完成安装固定，垂直方向的进给行程覆盖常规木构件榫槽的深度需求，加工时无需额外预留过多操作空间，针对已安装到位的木构件做局部榫槽修整时，也能顺利完成装夹作业。结构设计上，所有传动部件均做了防护壳体包裹，切削链条的作业区域仅保留切削进给的外露段，避免作业时碎屑飞溅、操作人员误触运动部件的风险，壳体的轮廓做了圆弧过渡处理，现场搬运、挪动时不会刮碰工件表面。导杆表面做了硬化处理，长期往复进给不会出现磨损拉毛，进给滑动的阻尼感均匀，操作时可精准控制进给量，避免进给过快导致链条卡滞、崩齿的问题。
