车辆防抱死制动系统结构设计展示

项目分类:制动器 发布时间:2022-07-14 ID:683872
  • 车辆防抱死制动系统结构设计展示
  • 车辆防抱死制动系统结构设计展示
  • 车辆防抱死制动系统结构设计展示
  • 车辆防抱死制动系统结构设计展示
  • 车辆防抱死制动系统结构设计展示
  • 车辆防抱死制动系统结构设计展示

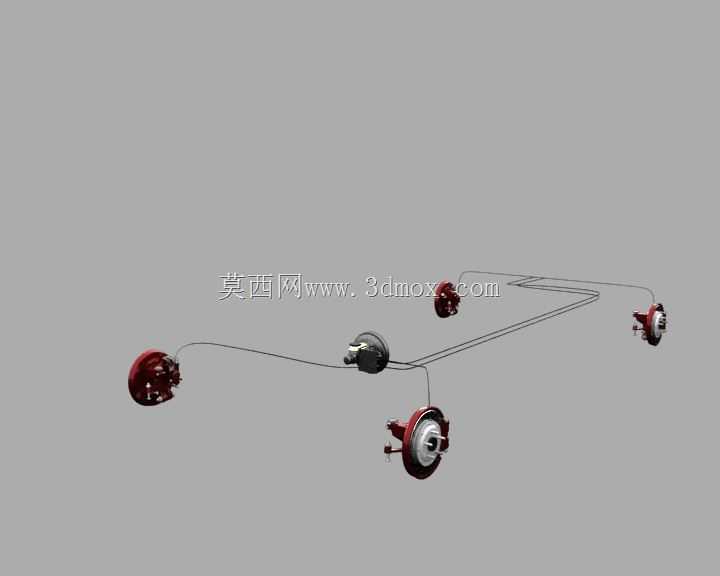

  这套防抱死制动结构的三维设计,核心围绕乘用车辆行驶过程中的紧急制动工况展开,整套系统覆盖四个车轮端的制动执行单元、连接管路以及核心调控阀体的布局还原,完全贴合实车底盘的安装空间逻辑做排布。从实际应用场景来看,这类结构主要适配常规家用乘用车辆的底盘装配,解决传统制动系统在湿滑、低附着路面紧急制动时车轮抱死引发的方向失控、侧滑甩尾问题,日常行驶中遇到突发状况需要全力制动时,系统可以通过轮速信号的实时采集,动态调整各个车轮的制动管路压力,让车轮始终保持在边滚边滑的最佳滑移率区间,既保证足够的制动减速度,又能让驾驶员保留转向规避障碍的能力。

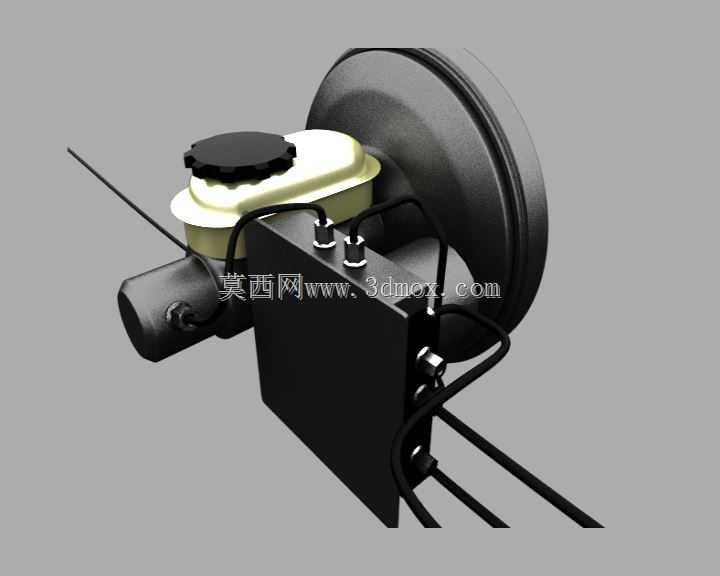

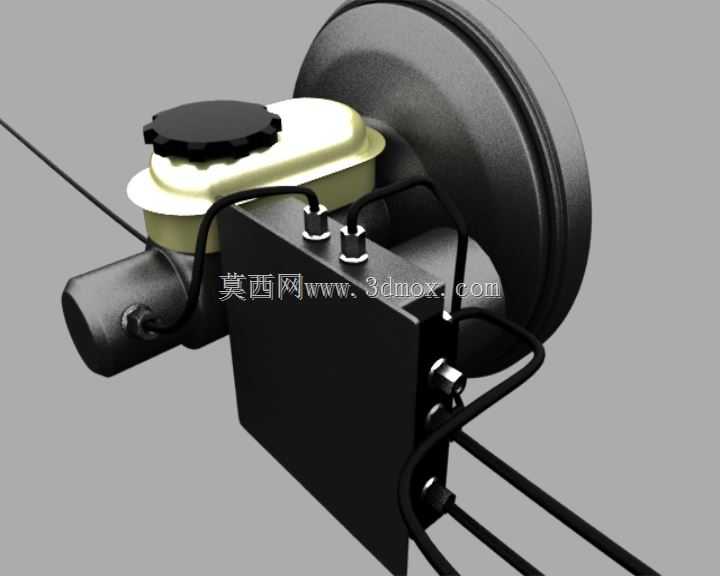

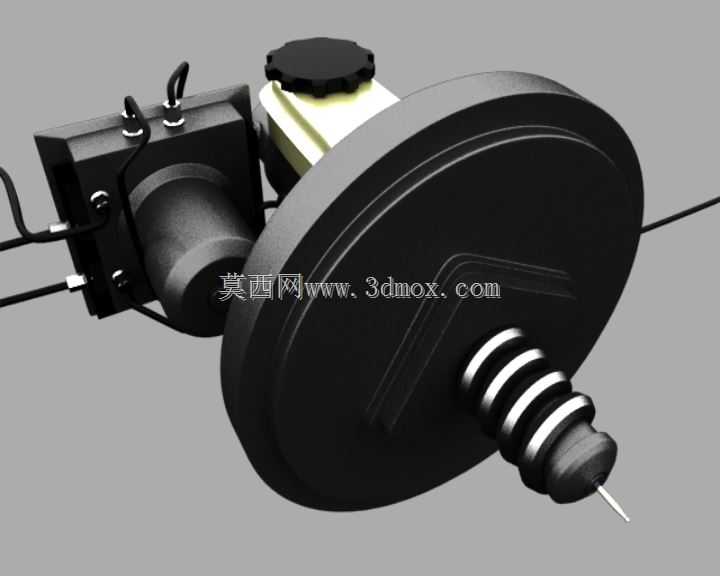

  设计过程中首先考虑的是安装边界的适配性,四个车轮端的制动卡钳单元分别对应车辆前后桥的左右轮位,卡钳的安装孔位完全匹配常规转向节、后桥羊角的固定点位尺寸,连接管路的走线沿着底盘纵梁的预留空位排布,避开了悬架跳动的运动干涉区域,管路弯折半径控制在工程允许的最小阈值以上,避免长期使用中出现管路折损引发的制动液泄漏问题。核心的调控阀体布置在发动机舱靠近防火墙的中部位置,这个位置既可以缩短到各个车轮的管路长度,保证压力调控的响应速度,也能避开发动机高温区域、行驶过程中路面飞溅物的撞击,提升部件的使用寿命。

  从功能特性来看,每个车轮端的执行单元都集成了制动压力调节的独立通路,系统工作时可以单独对单个车轮的制动力做增压、保压、泄压的循环调节,调节频率可以达到每秒十余次,避免制动力过大导致车轮完全锁死。整套结构的外形尺寸完全参照量产车的实际参数做还原,卡钳本体的厚度、制动盘的配合间隙都保留了实车的装配公差范围,管路接头的规格采用通用的制动管标准接口,不需要额外做转接件就可以和实车的制动主缸、储液罐部件完成对接。

  设计思路上没有做多余的结构冗余,所有部件的排布都优先服务于功能实现与装配便利性,比如管路的固定卡扣位置都对应底盘原有开孔,不需要额外在底盘上打孔固定,降低后期改装或者量产装配的工序复杂度。车轮端的卡钳采用浮动式结构设计,相比固定式卡钳体积更小,重量更轻,对轮毂内侧的空间要求更低,可以适配15寸及以上的常规家用车轮毂,不会出现轮毂和卡钳发生运动干涉的问题。制动管路采用钢塑复合结构的设计还原,既保证管路内部可以承受制动时的高压油液冲击,也能抵御底盘行驶过程中的砂石击打、雨水腐蚀,延长整套系统的维护周期。

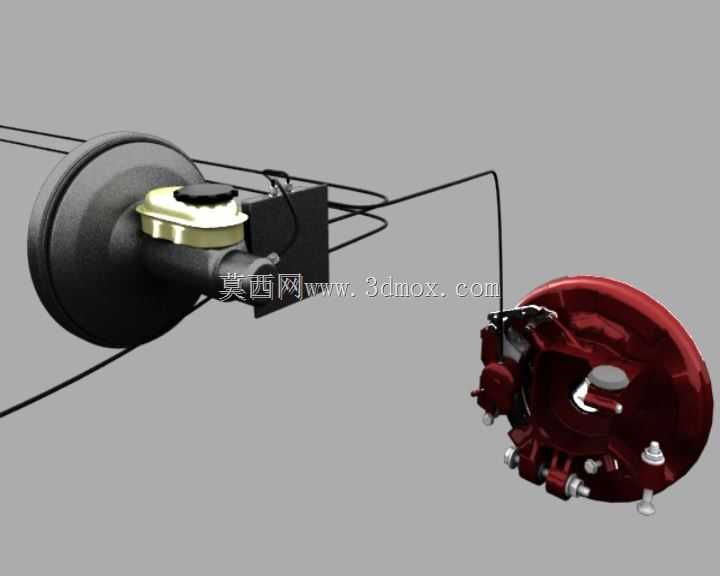

  在实际的结构验证逻辑中,这套三维模型完整还原了系统的运动关系,当制动踏板输入制动力时,制动液从主缸流出进入调控阀体,阀体根据各个轮速传感器反馈的转速信号,判断车轮是否存在抱死趋势,再对应调整输出到各个车轮卡钳的油压,整个过程的结构运动逻辑完全和实车一致,不管是用于结构教学演示,还是新车型开发阶段的底盘布局校核,都可以直接作为参考基准。安装边界的设定上,整套系统的最低点距离地面的间隙符合乘用车底盘通过性的通用要求,不会因为加装这套系统导致底盘离地间隙过小,影响日常行驶的通过能力,各个部件之间的间隙也预留了足够的振动缓冲空间,避免车辆行驶过程中部件之间产生磕碰异响。
