勃朗宁M2重机枪精细结构三维造型

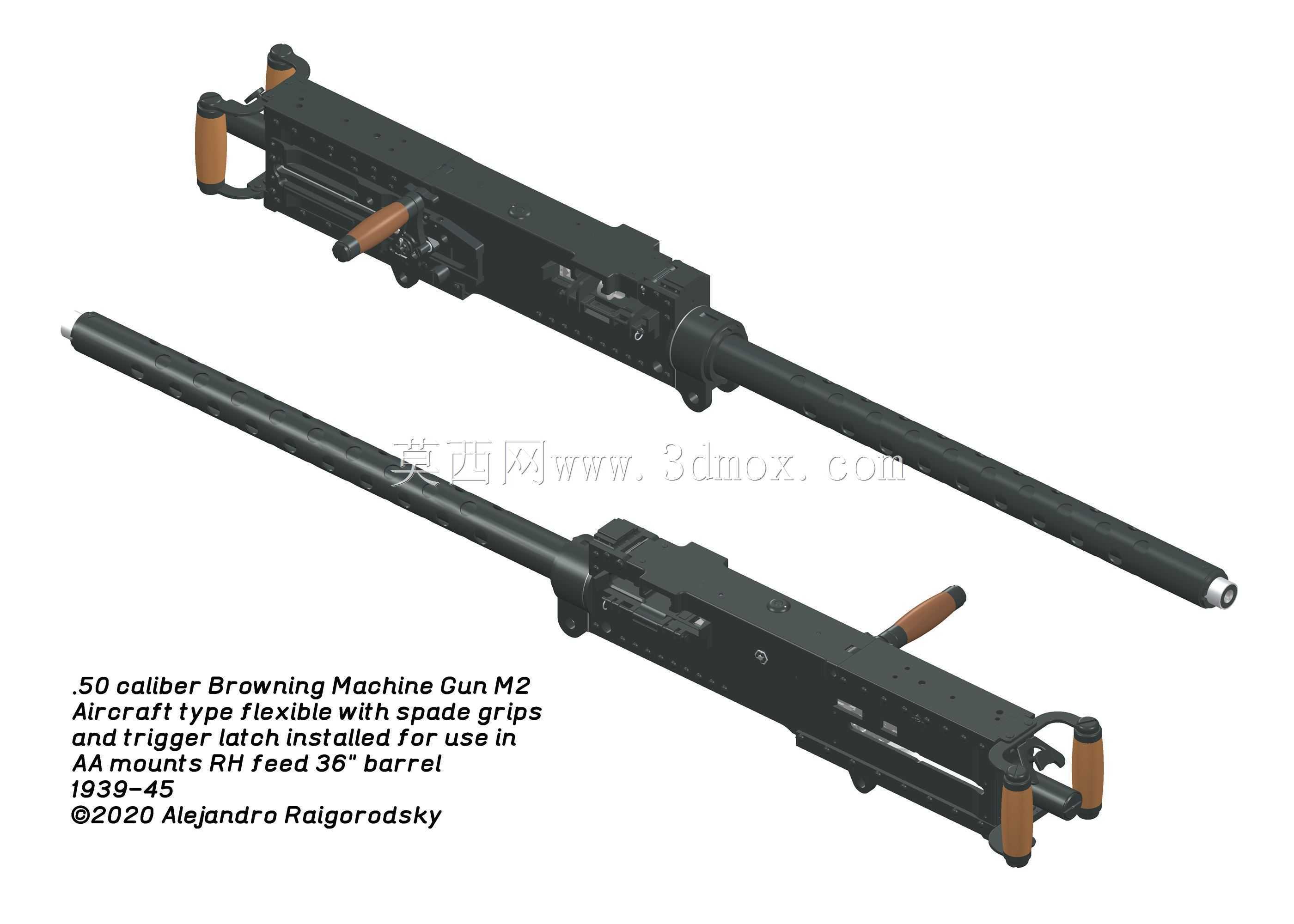

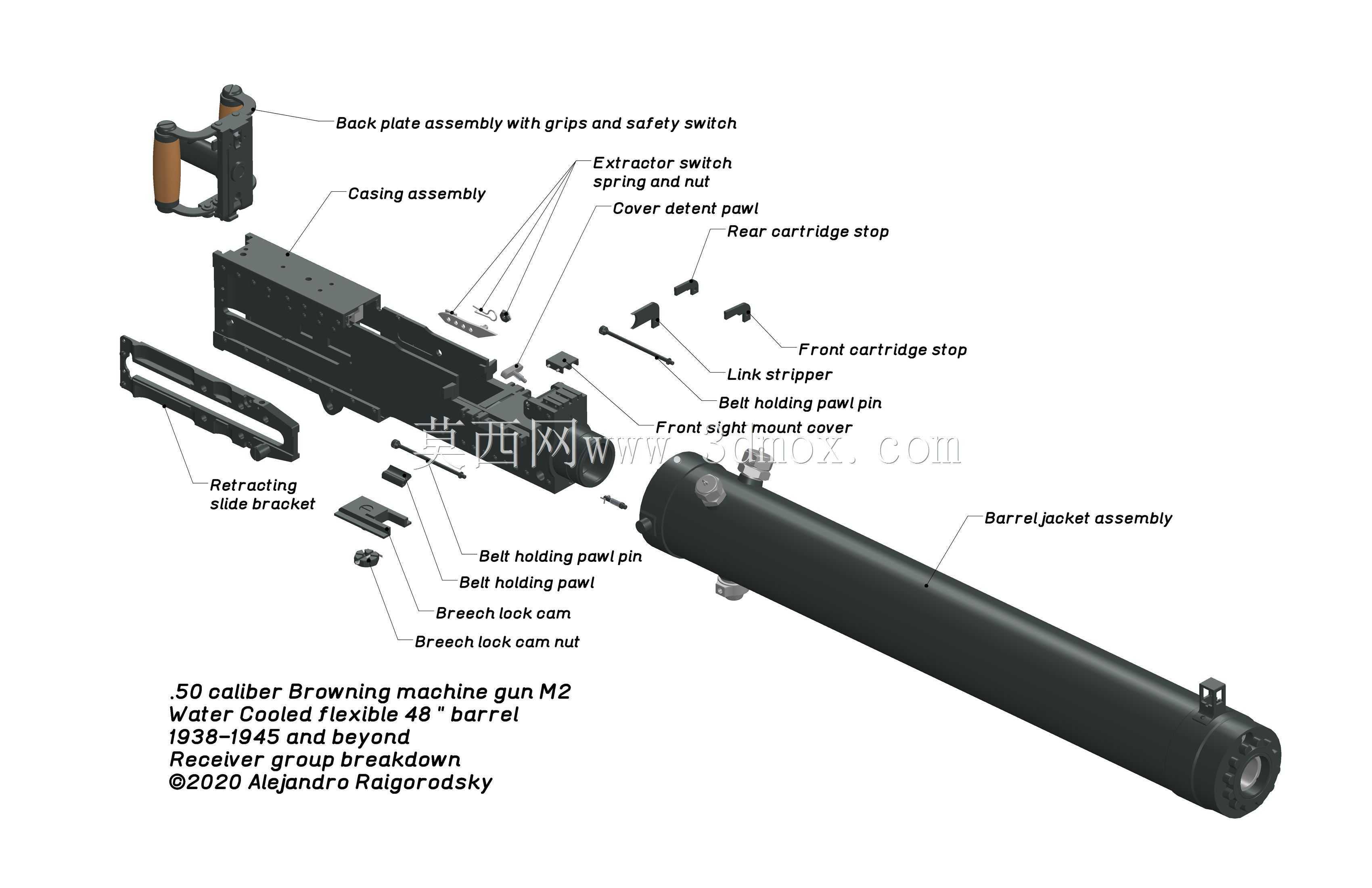

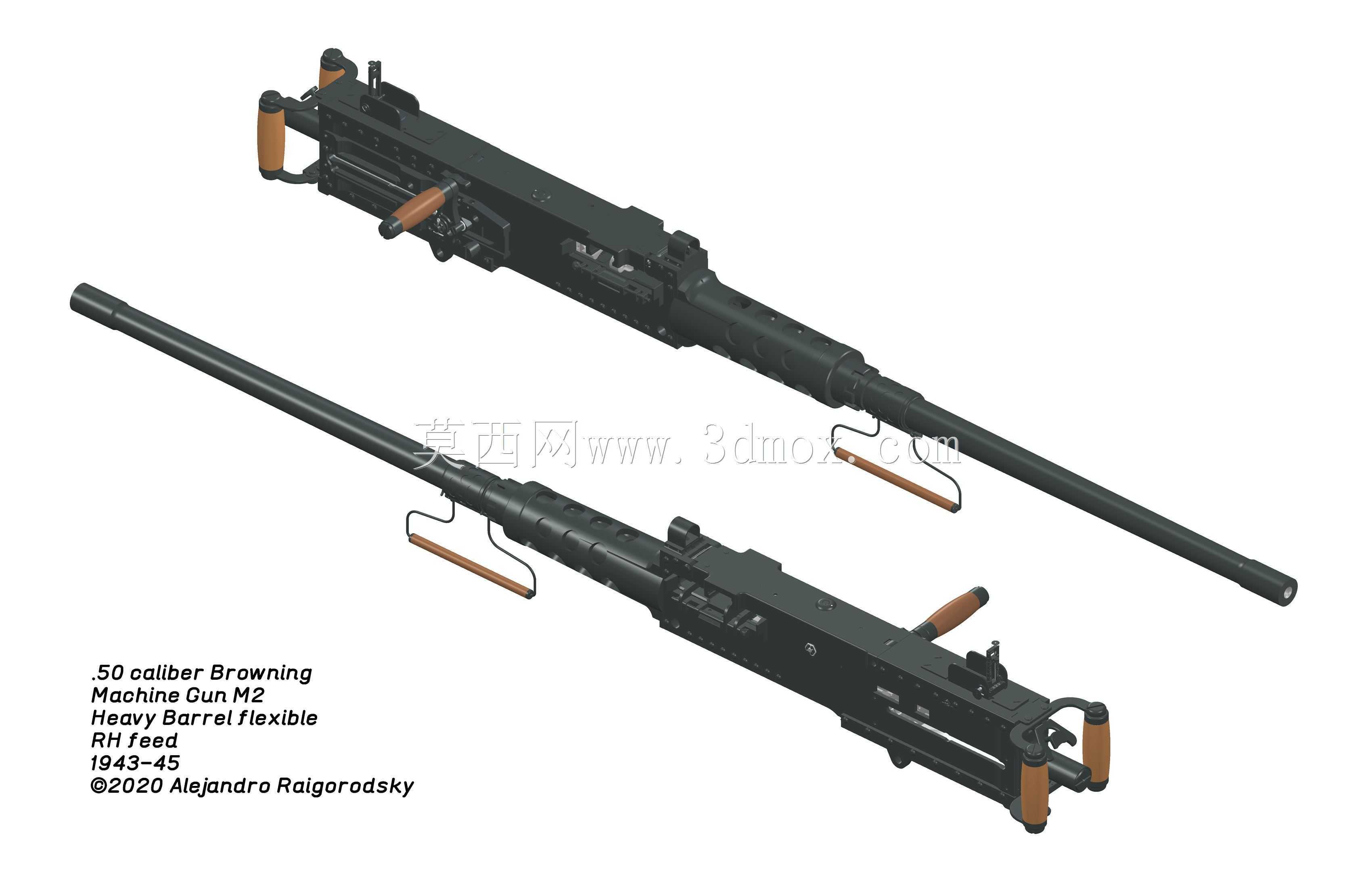

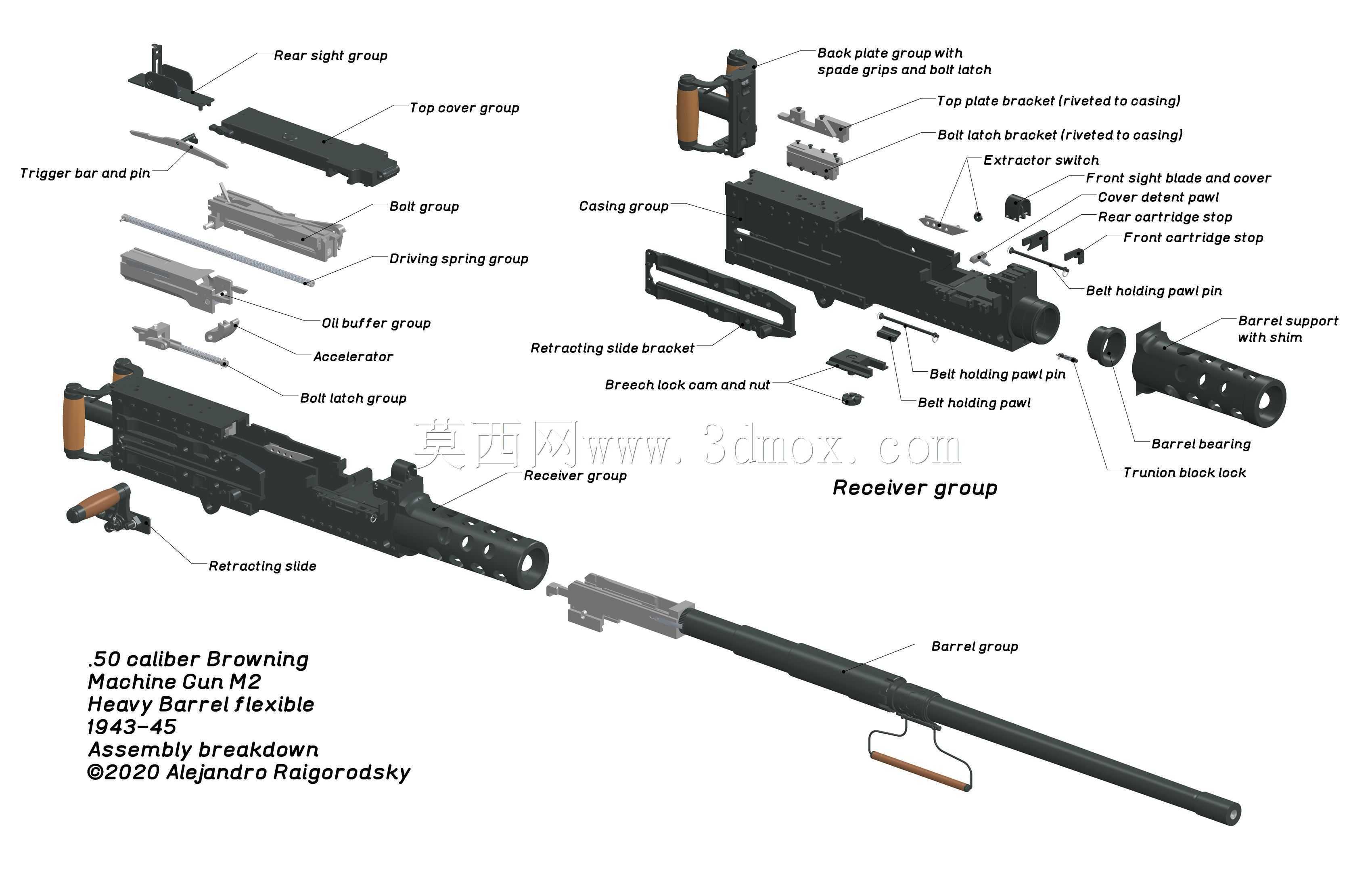

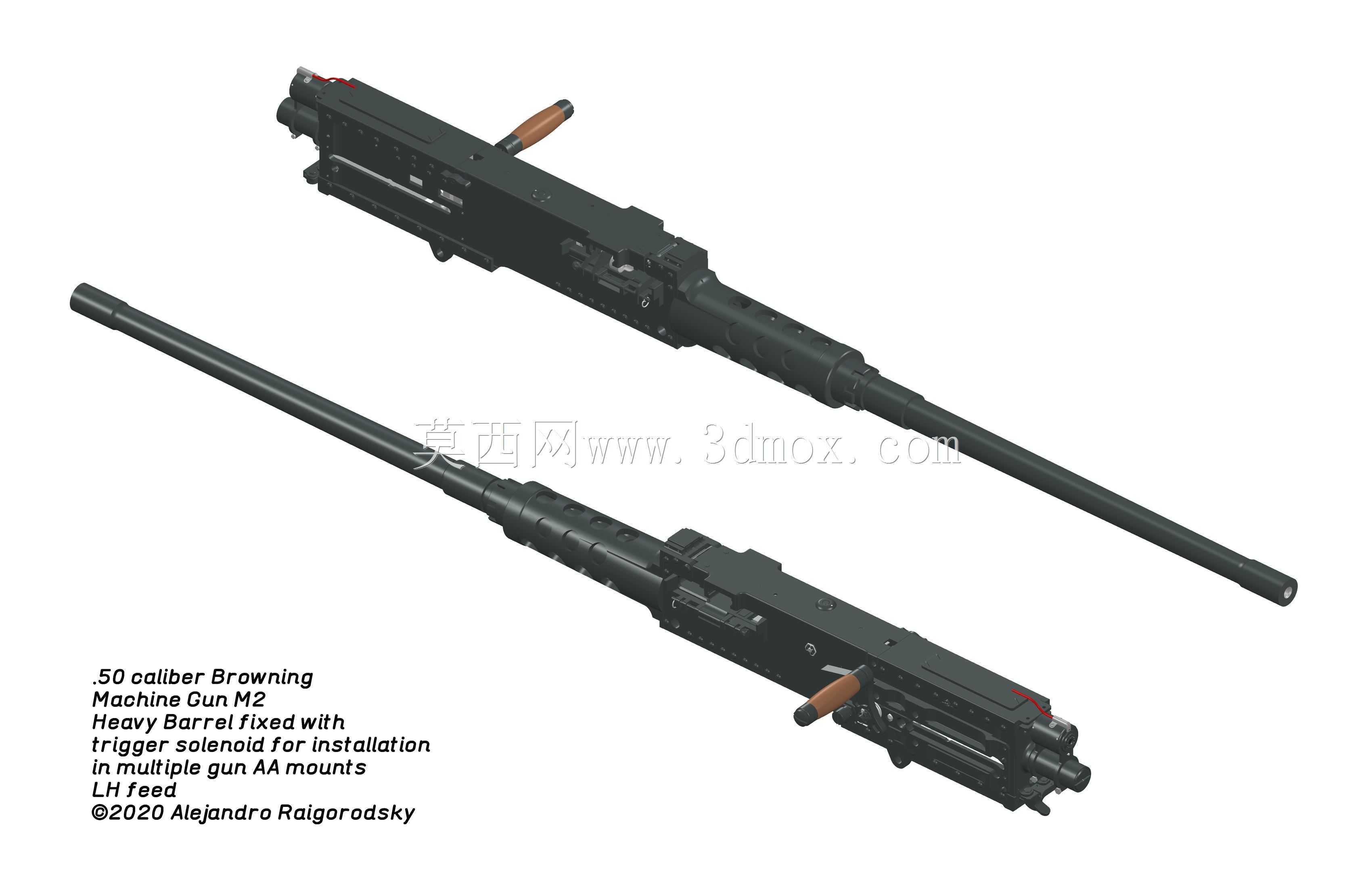

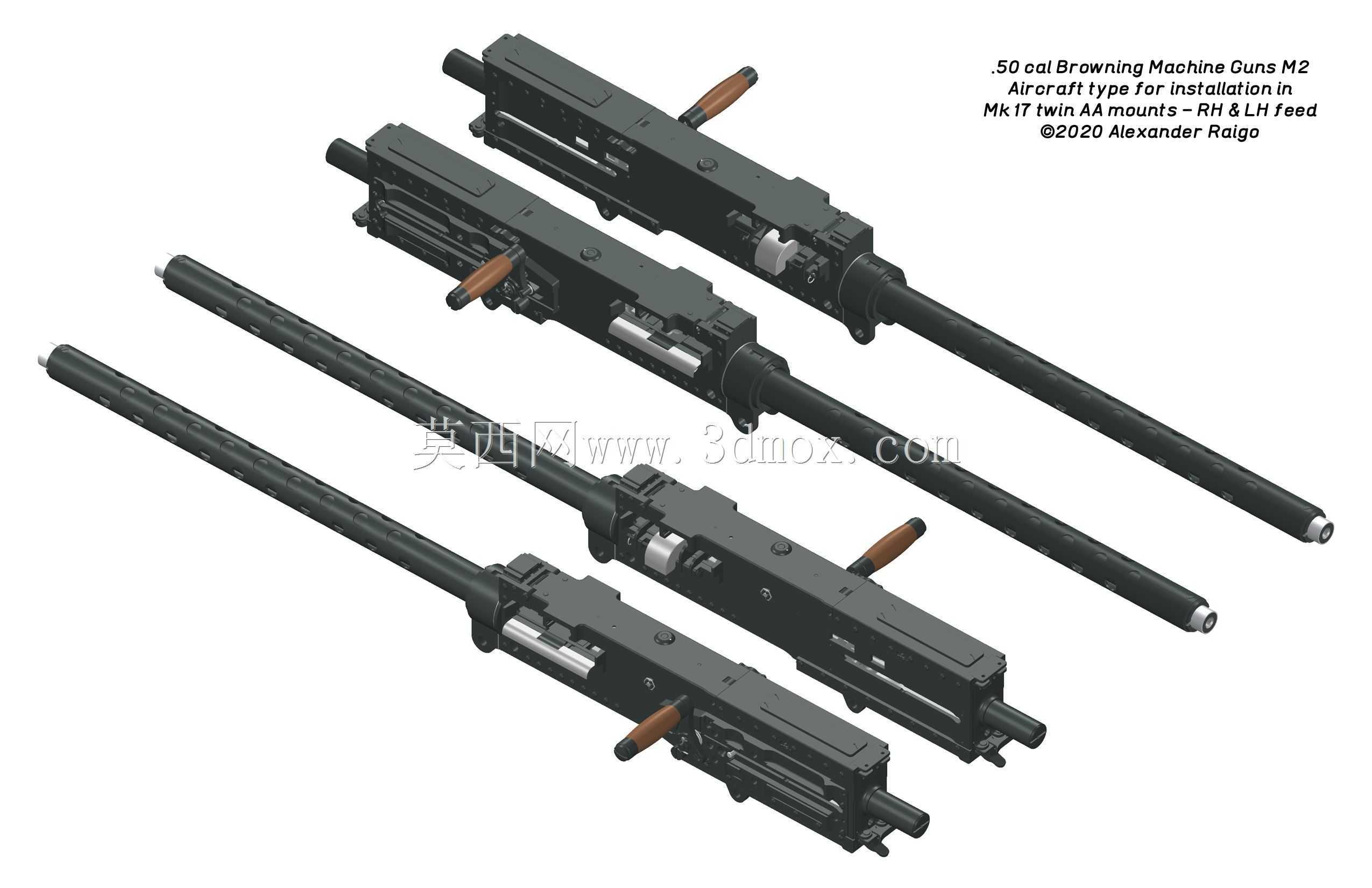

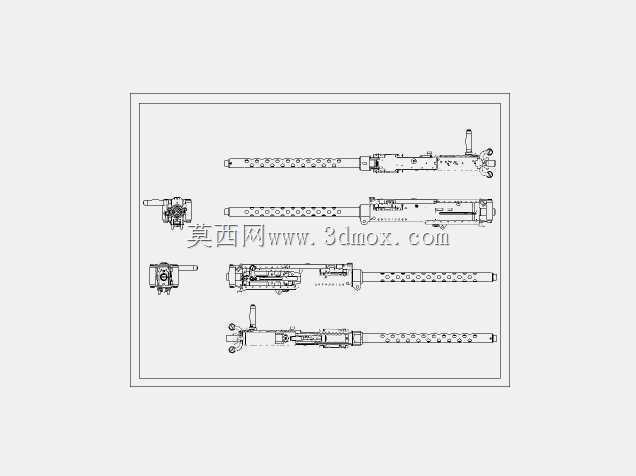

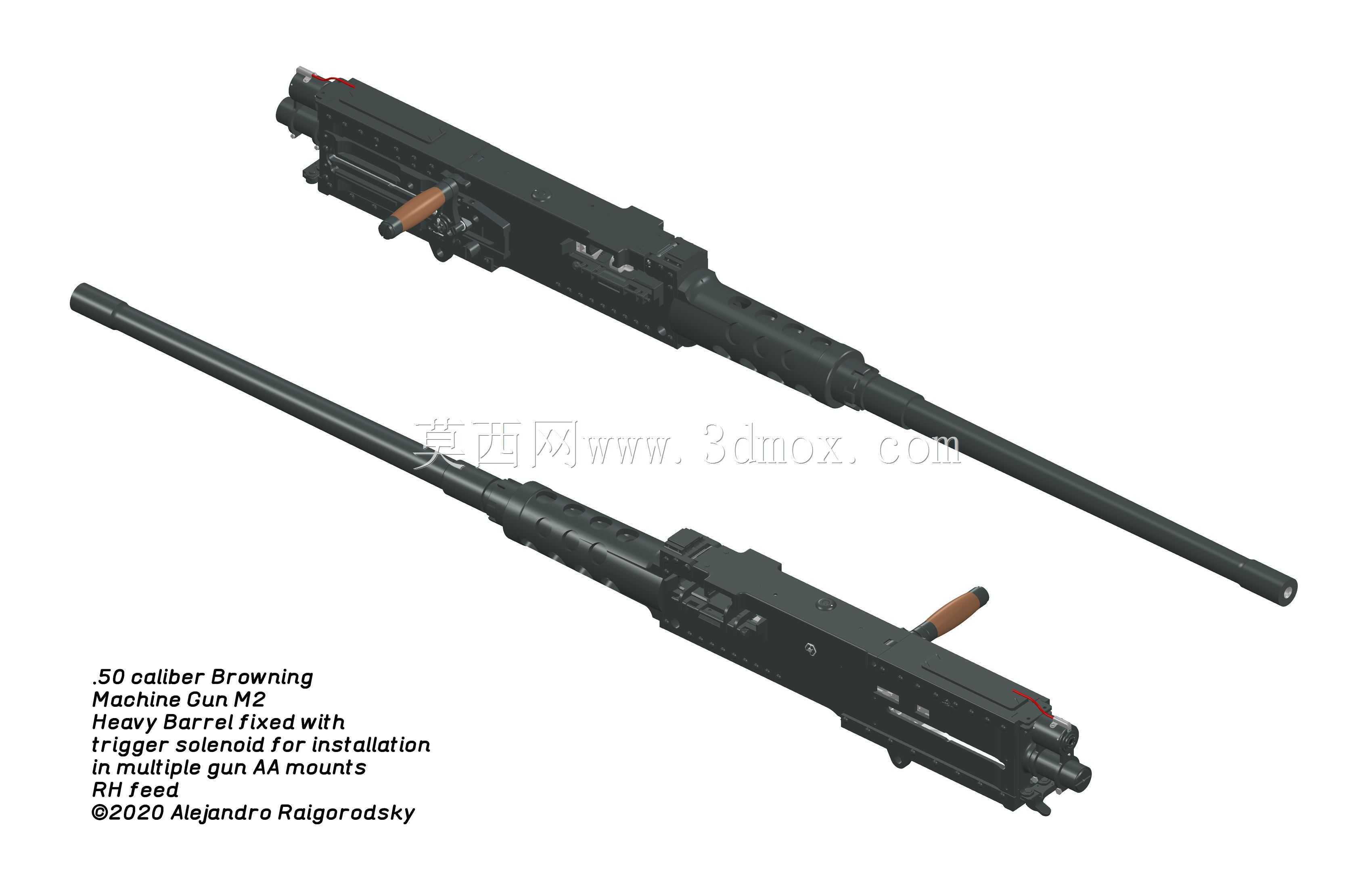

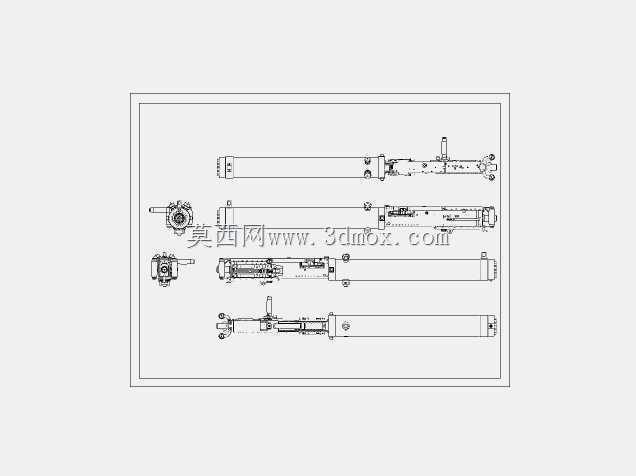

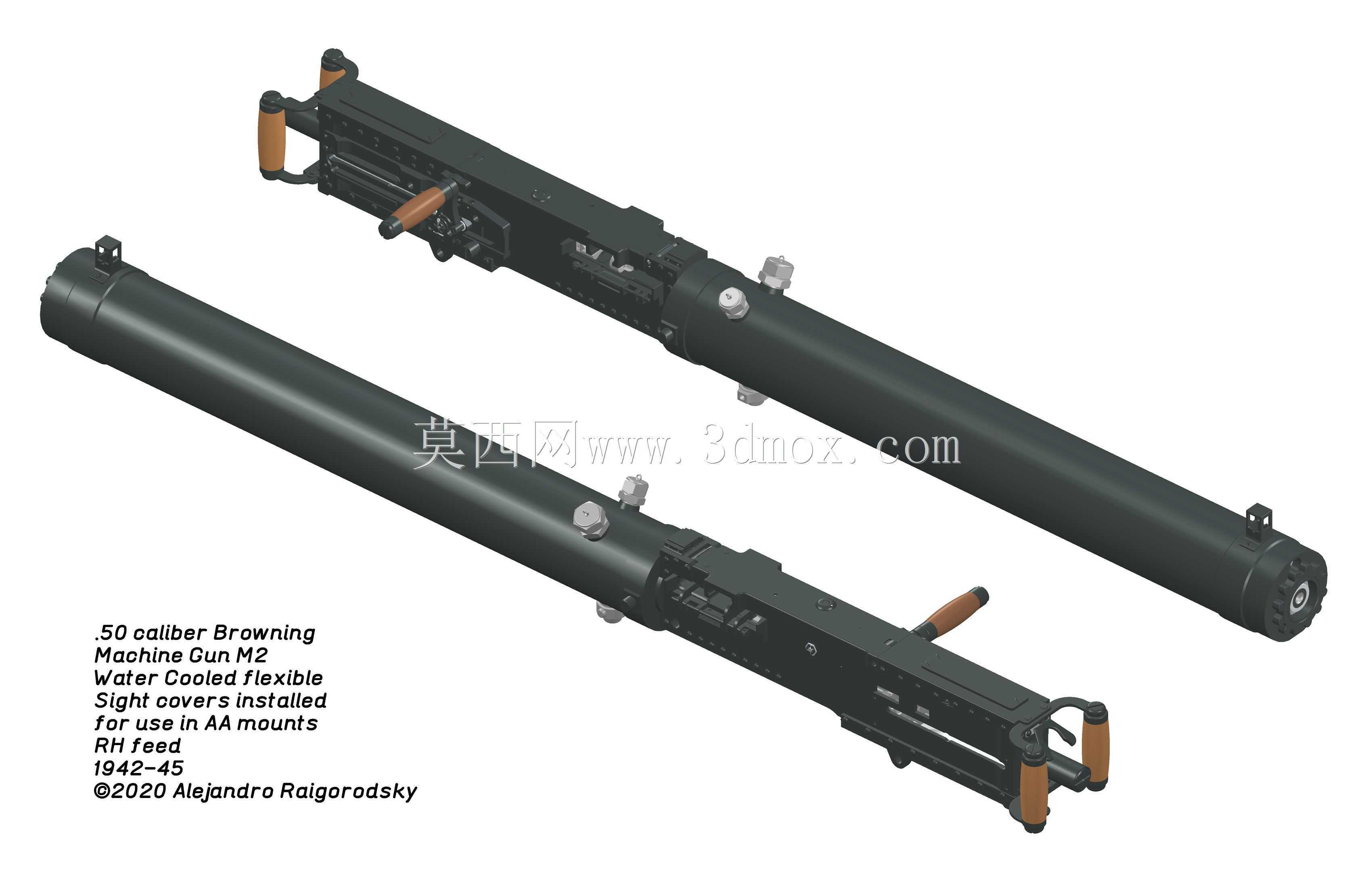

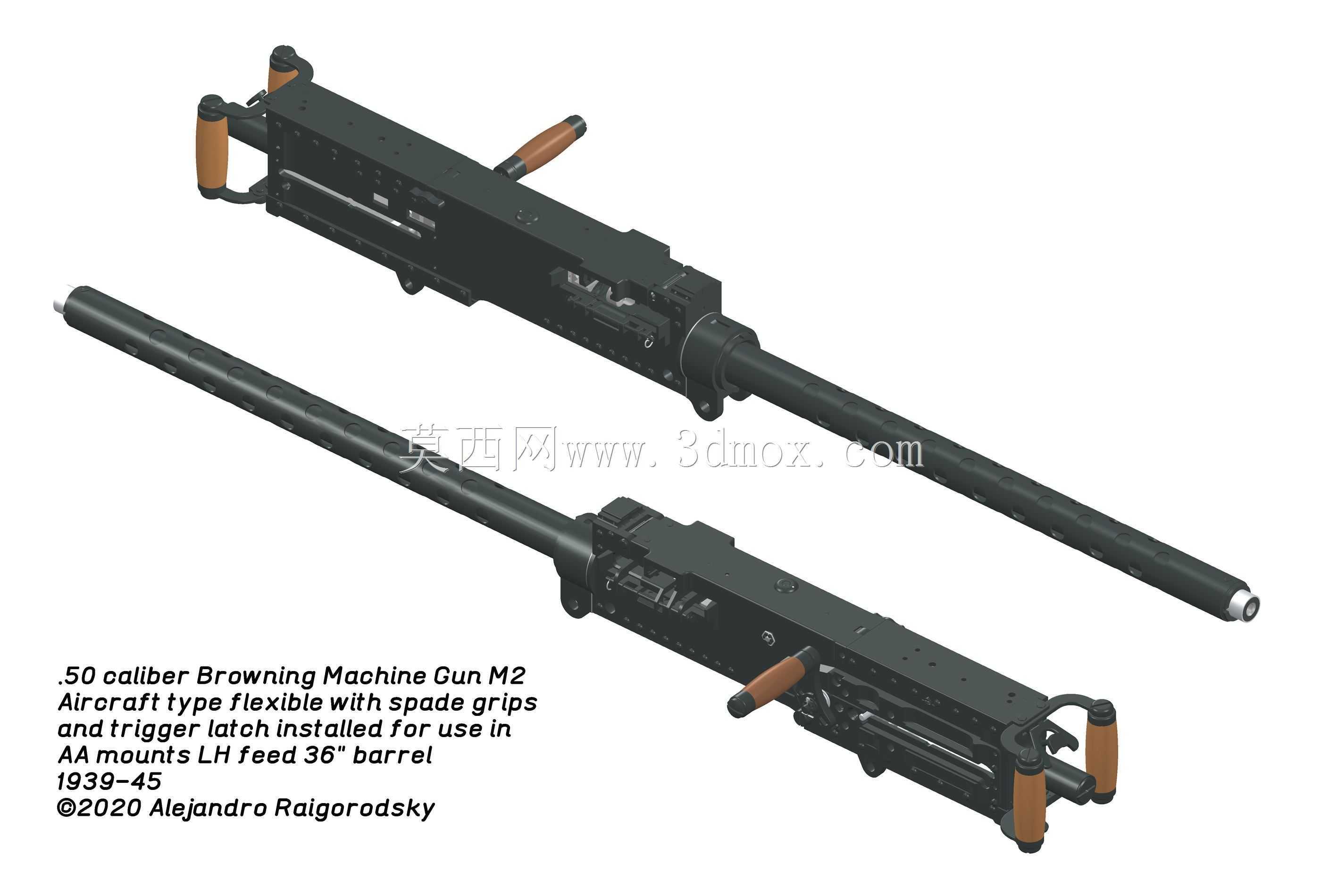

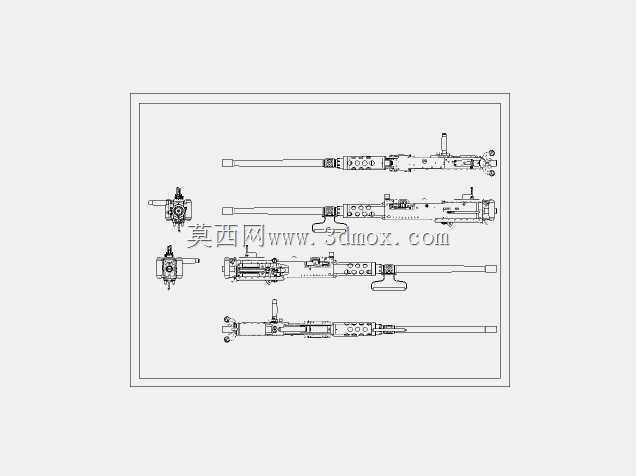

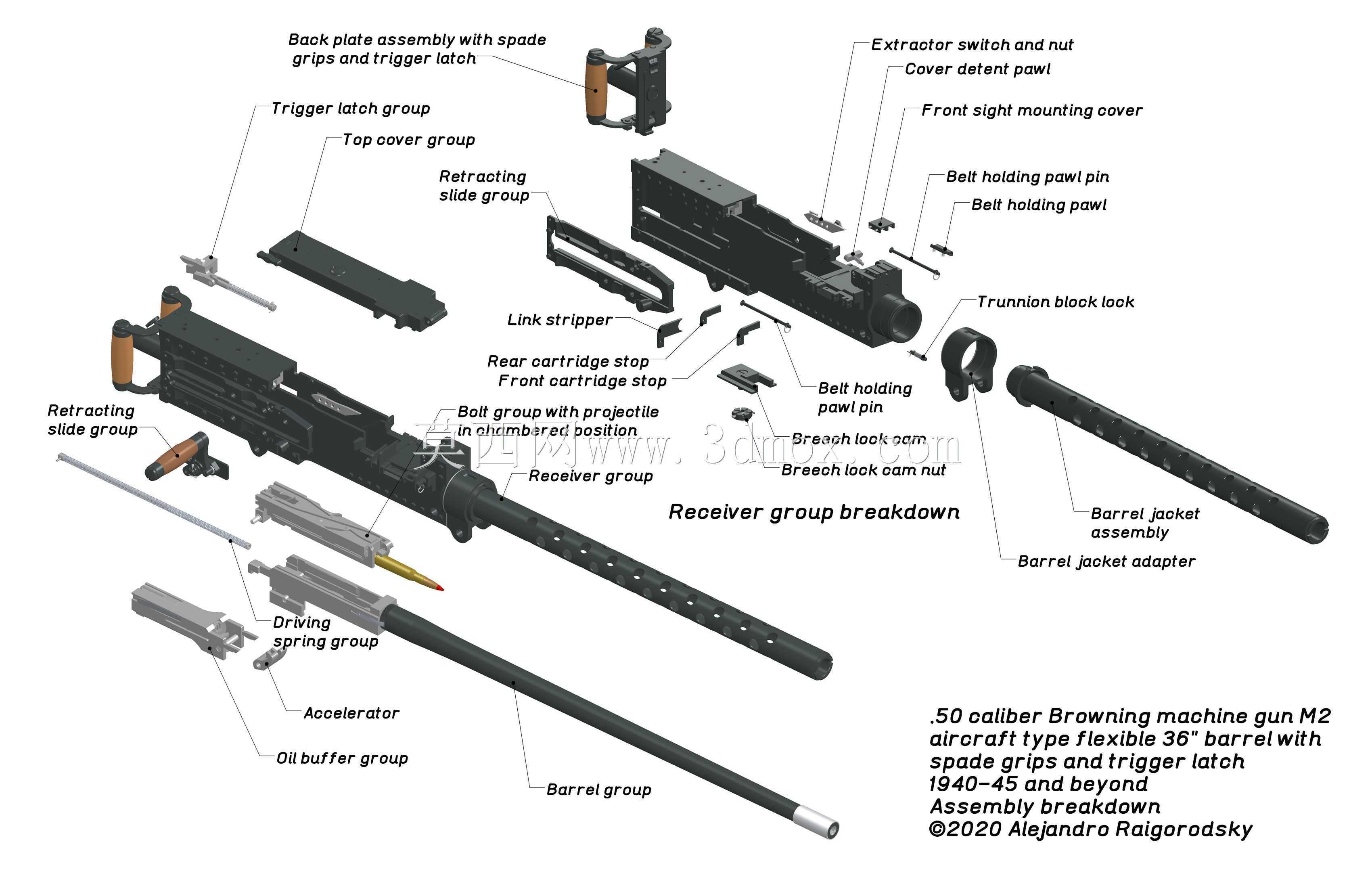

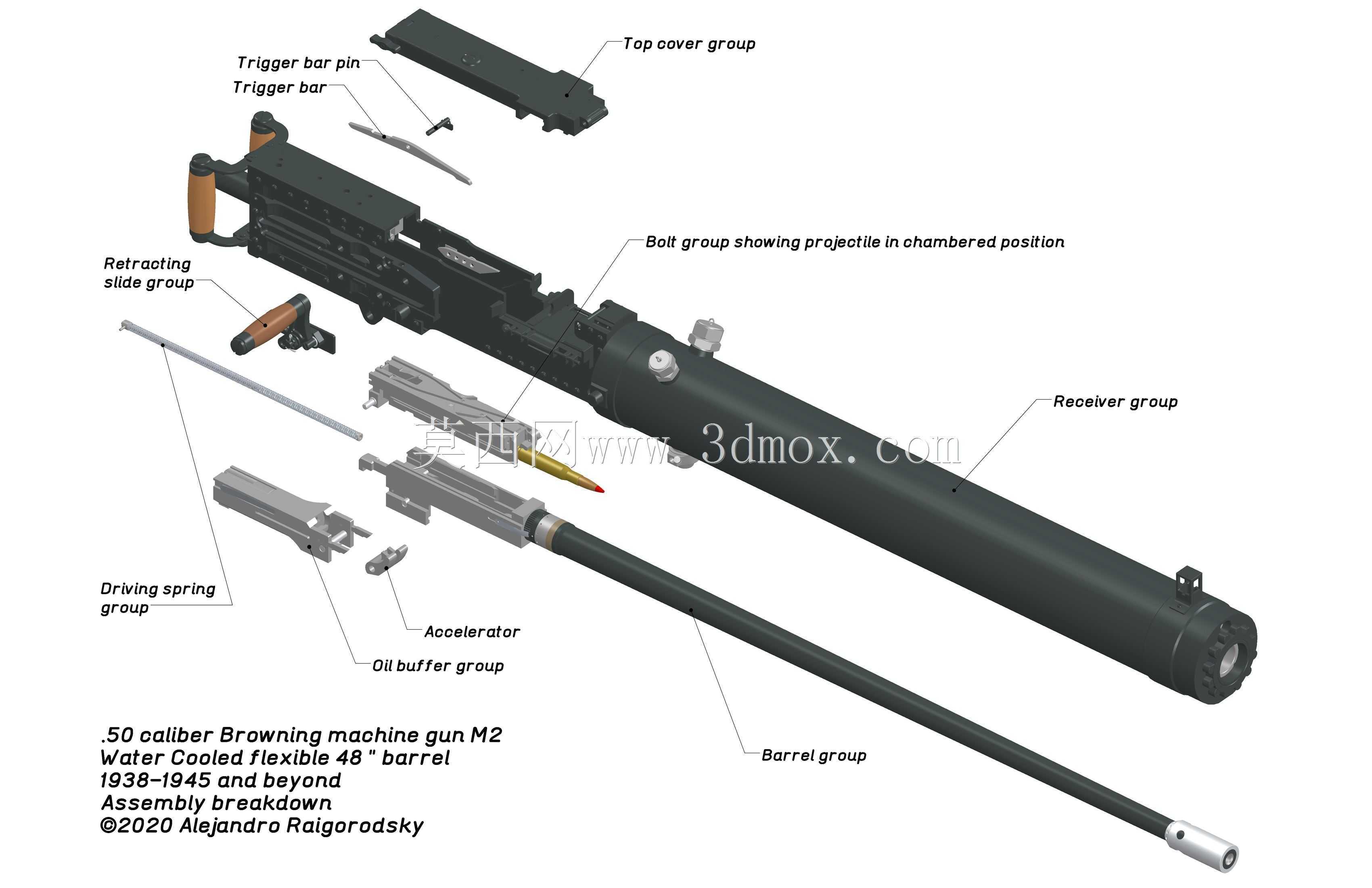

该三维造型完整还原了.50口径勃朗宁重机枪的本体结构，未包含枪架等外接附属部件，建模过程中严格参照实装测绘的尺寸边界，全枪长轴方向的延伸比例、机匣与枪管的分段衔接位置、各操作手柄的布设角度均与实物保持一致，可直接用于车载、舰载、机载武器站的配套装配干涉校验。从结构功能拆分来看，模型完整复现了重型枪管的分段外形特征，枪管表面的散热凹槽轮廓、枪口处的螺纹接口边界、与机匣连接的枪管节套配合面均做了独立实体建模，没有采用贴图简化处理，能够直观展示枪管在连续射击工况下的散热结构设计逻辑。机匣部分的建模覆盖了自动机运动的核心腔体轮廓，侧面的受弹器座安装面、后方的握把组件连接位、底部的发射机座配合边界均预留了准确的装配基准，设计人员可依托该模型快速匹配不同载具的武器安装接口，校核供弹链路的布设走向。操作件的细节处理贴合实际使用需求，横向布置的装填拉柄、双握把之间的击发扳机、机匣尾部的缓冲器外壳均按照实装的操作行程预留了空间，在做虚拟操作仿真时，可直接对应各部件的运动轨迹，不会出现结构干涉。供弹机构部分完整还原了柔性弹带的受弹入膛路径，受弹器的拨弹齿轮廓、弹链进弹的导向斜面、机匣上的抛壳窗开口位置均做了精准还原，能够直观展示该型武器双程供弹的工作逻辑。在实际工程应用中，这类高精度枪械本体模型可用于武器站的集成设计，校验不同载具平台的射界边界，也可作为实训教具的结构拆解底模，帮助参训人员快速掌握全枪的部件组成与装配关系。建模过程中对各部件的分块逻辑遵循了实装的装配顺序，机匣主体、枪管组件、受弹器组件、发射机组件、握把组件均为独立可拆分的实体，不存在合并网格导致的结构丢失，后续做有限元分析、运动仿真时可直接对对应部件赋予材料属性，无需重新做几何清理。外形尺寸的把控上，全枪的径向轮廓、各突出操作件的外伸距离均严格符合实装的安装边界，在装入遥控武器站的摇架结构时，可直接校验俯仰过程中与载具装甲、观瞄设备的间隙，省去大量重复测绘的工作量。
