雷诺规格06B1-15T传动链轮三维设计

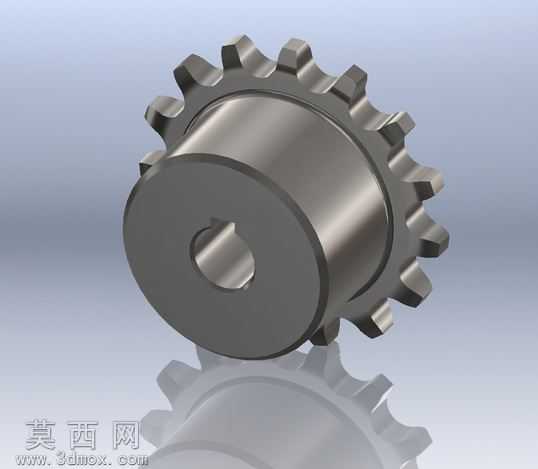

本作品为雷诺规格06B1-15T传动链轮的三维建模成果，建模过程严格遵循雷诺链轮的规范构造参数，针对9.525mm标准节距的传动适配需求开展全流程设计。建模阶段首先完成链轮核心参数的校准匹配，精准控制15个轮齿的齿形轮廓、齿距分布、齿顶圆与齿根圆尺寸，确保每一个轮齿的齿廓曲线符合链传动的啮合标准，避免传动过程中出现跳齿、卡滞等问题。轮体部分采用一体式结构设计，中心轴孔预留标准键槽安装位，键槽的尺寸、位置公差经过严谨校核，可保证链轮与传动轴的周向固定可靠性，传递扭矩时不会出现相对滑动。轮毂部分做了合理的厚度与直径配比，既保证轮体整体结构强度，又控制不必要的重量冗余，适配常规传动场景的安装空间要求。材质渲染阶段采用金属合金钢材质效果，还原工业链轮的真实金属质感，表面做哑光金属处理，轮齿啮合面、轴孔内壁、键槽侧壁等关键配合面呈现精加工后的细腻金属光泽，非配合面保留均匀的金属质感，同时添加真实的环境反射效果，让模型展示效果更贴近实际工业零件的视觉表现。结构设计上充分考虑链轮的实际使用工况，轮齿部分做了合理的倒角处理，避免安装与传动过程中出现锐边磕碰，同时减少链条与轮齿啮合时的应力集中，延长零件使用寿命。轮体与轮毂的过渡位置采用圆角过渡设计，优化应力分布，避免长期受交变载荷作用出现结构断裂风险。建模过程中对每一处特征的尺寸进行参数化控制，确保节距偏差、齿形公差、轴孔同轴度等关键精度指标符合链传动零件的设计规范，完成建模后通过虚拟装配校验，验证该链轮与对应规格链条的啮合顺畅度，模拟传动过程中轮齿与链节的接触状态，确认无干涉、啮合间隙合理，可直接用于机械传动系统的设计选型参考、装配模拟以及教学演示场景，能够帮助设计人员快速完成链传动机构的方案搭建，减少重复建模的工作量。
