带式输送机传动滚筒三维结构设计

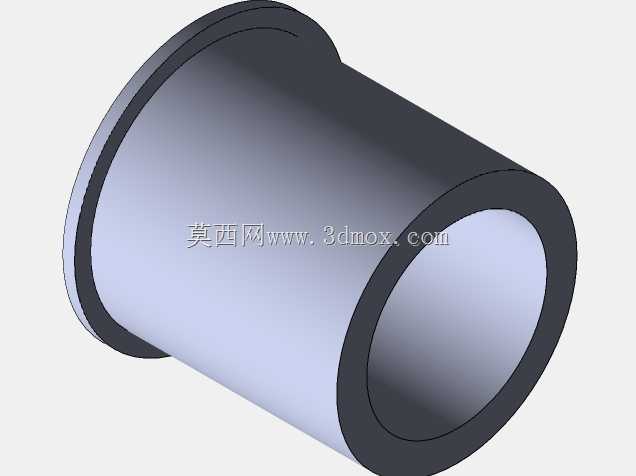

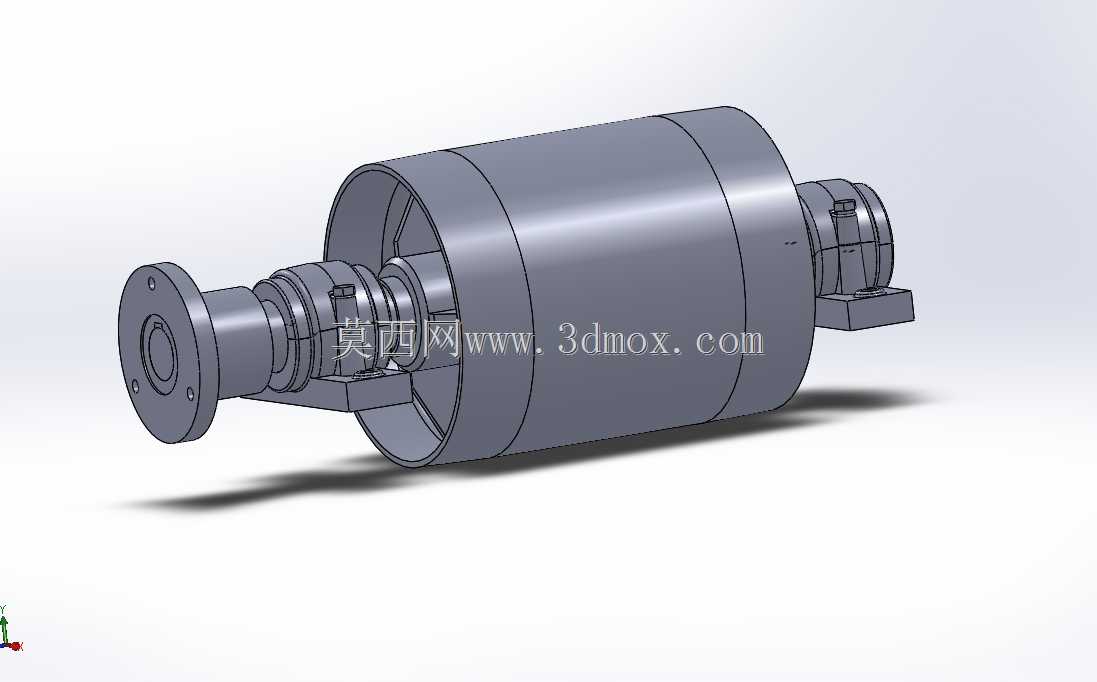

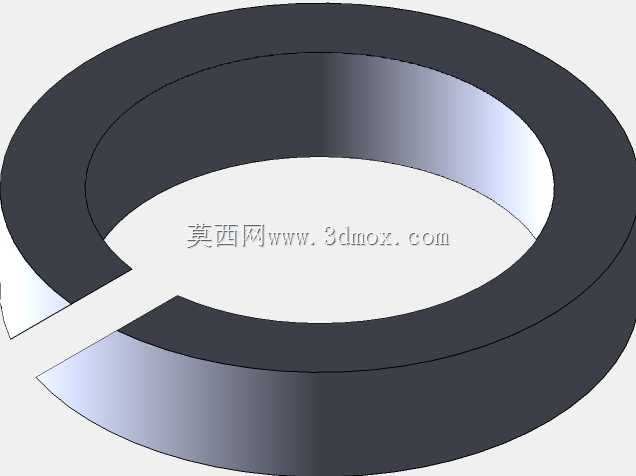

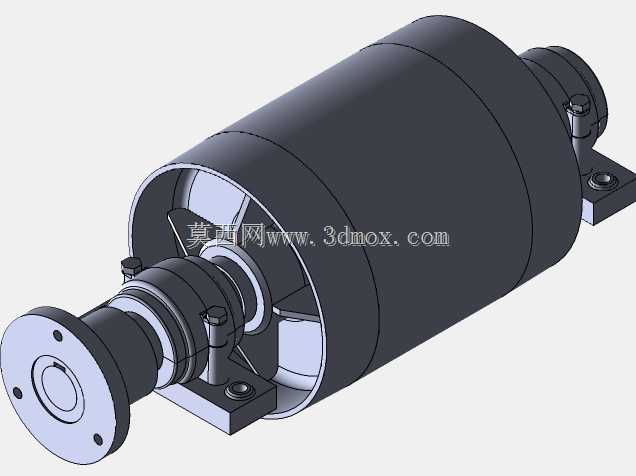

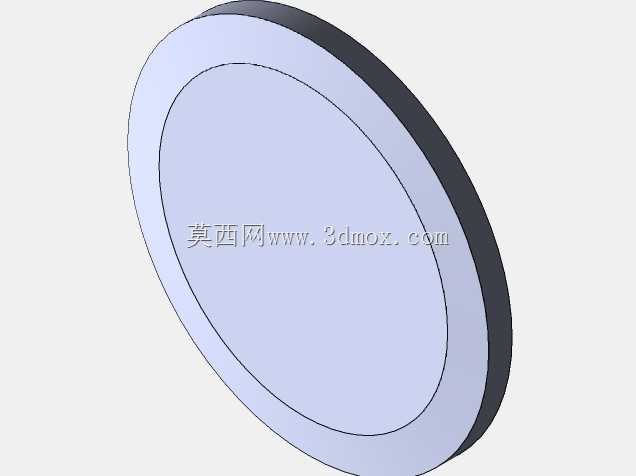

　　在散料输送、生产流水线、物流分拣等场景中，传动滚筒是带式输送系统的核心动力传递部件，其结构合理性直接决定整条输送线的运行稳定性与负载能力。这套滚筒结构采用两端轴承座支撑的布局形式，一端设置法兰连接结构用于对接驱动源，可匹配减速电机输出轴直接安装，省去额外的联轴器转接结构，能有效压缩驱动端的安装空间，适配紧凑布局的输送线机架。从结构设计逻辑来看，滚筒主体采用厚壁卷制筒体结构，两端通过辐板与轴头焊接为整体，轴头位置设计有阶梯轴结构，分别对应轴承安装位、密封件安装位、驱动连接位，各阶梯段的轴肩高度严格按照轴承内圈定位、密封件配合的公差要求设计，避免运行过程中出现轴承窜动、密封失效漏脂的问题。筒体表面未做额外包胶处理的基础结构，可适配干燥、

　　无强磨损性物料的输送场景，若用于矿山、砂石料场等强磨损工况，可在筒体表面预留菱形或人字形包胶层的安装厚度，无需改动整体支撑结构即可完成工况适配。两端的轴承座采用剖分式安装座设计，安装时可先将轴承预装在滚筒轴头上，整体落入机架的安装槽后再压合轴承座上盖，相比整体式轴承座，安装调试时无需从轴端穿装整个轴承座，大幅降低现场安装与后期维护的拆装难度，尤其适合长距离、大带宽输送线的高空安装作业场景。从安装边界来看，驱动端法兰的止口尺寸按照通用Y系列减速电机的输出法兰标准设计，可直接与市面主流规格的齿轮减速电机对接，无需额外加工转接法兰；两端轴承座的安装孔距按照通用带式输送机的机架安装标准预留，可直接替换同规格的老旧滚筒，

　　无需对原有输送机架做打孔、焊接等二次加工。在功能实现层面，该滚筒作为主动辊使用时，通过驱动端输入扭矩，依靠筒体表面与输送带之间的摩擦力带动整条输送带循环运转，设计时已考虑输送带跑偏的修正余量，筒体两端预留了轻微的锥度加工余量，安装调试时可根据实际跑偏情况微调两端轴承座的高度差，配合锥面结构实现输送带的自动对中，减少运行过程中输送带边缘与机架的摩擦损耗。密封结构采用内置迷宫密封加外置防尘盖的双重设计，可阻挡输送过程中产生的粉尘、碎屑进入轴承腔，即使在粉尘浓度较高的散料输送场景下，也能保证轴承的润滑脂不会被污染，延长轴承的维护周期。轴头的轴承位公差采用k6过渡配合，既保证轴承内圈与轴的同步转动，不会出现跑内圈的磨损问题，

　　又能在维护时通过拉马顺利拆卸轴承，避免轴头被拉伤。辐板与筒体、轴头的焊接位置设计有焊接坡口，建模时已预留焊接收缩余量，实际生产焊接后可通过机加工保证两端轴头的同轴度，避免运行过程中出现筒体跳动、输送带抖动的问题。在选型适配时，可根据输送线的带宽、输送负载、运行速度调整筒体的直径与壁厚，这套基础结构的参数化特征完整，调整筒体长度、直径参数时，两端轴头、轴承座的关联尺寸可同步更新，无需重新绘制整套结构，能大幅缩短同系列不同规格滚筒的设计周期。
