工业厂区卧式高架储水供水设备

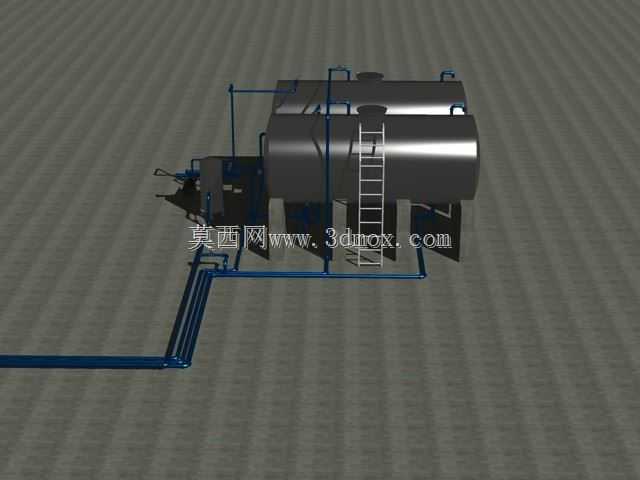

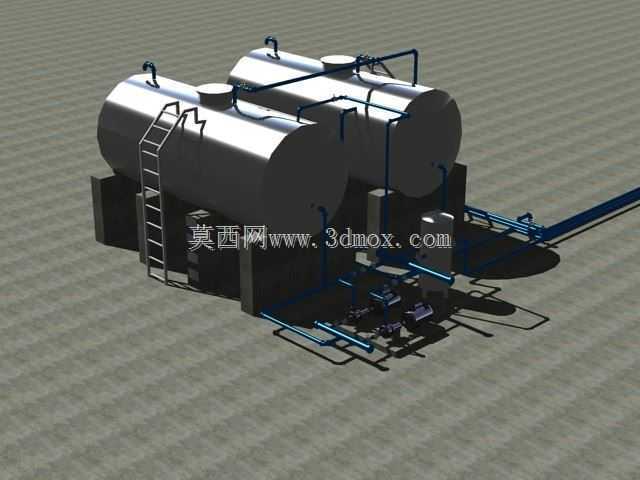

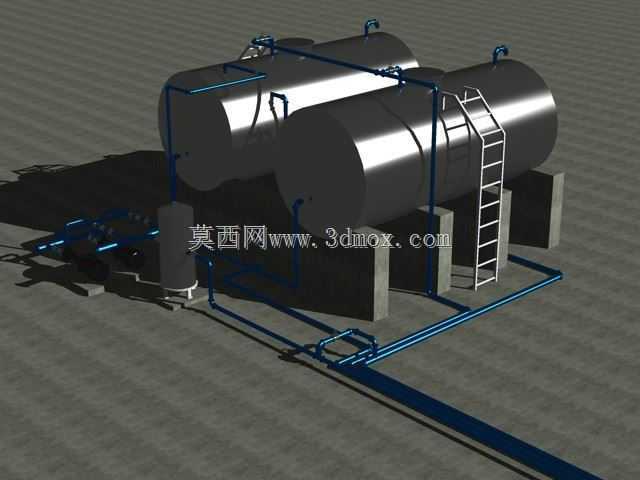

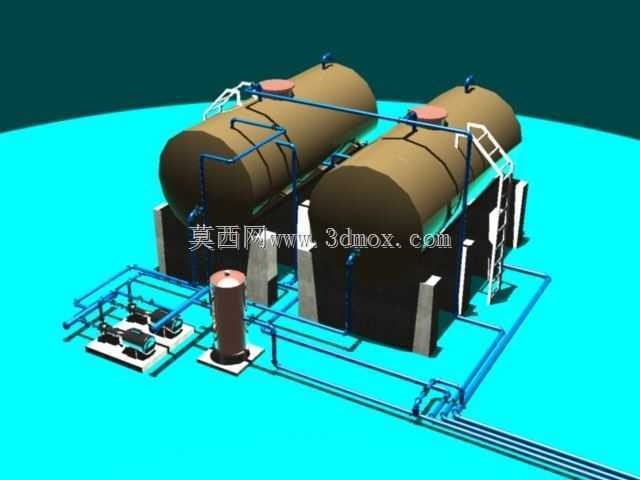

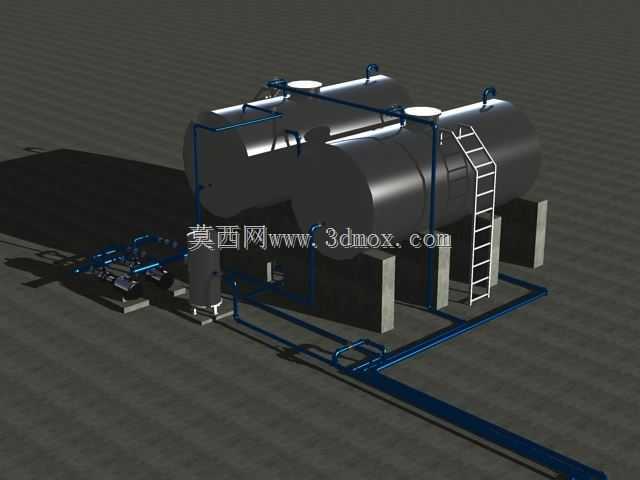

这套高架储水供水结构，主要面向工业厂区、中小型生产加工集群的高位供水场景搭建，核心作用是利用高位落差形成稳定静压，保障生产环节冷却补水、消防应急储水、厂区日常公共供水的压力稳定，避免市政管网压力波动时出现供水中断、水压不足的问题。设计阶段优先考虑了现场安装的落地适配性，采用双卧式罐体并联的排布方式，相比单罐大容积设计，能有效降低单罐体的制造难度与运输吊装成本，同时双罐可独立切出检修，不会造成整体供水中断，适配连续生产场景的运维需求。罐体外部配套的直爬梯采用等距踏步设计，踏步间距控制在300mm，符合工业设备登高检修的操作安全规范，爬梯与罐体侧壁的连接采用分段焊接支座，避免长期使用后爬梯变形松脱。配套的管路系统采用分层排布逻辑，进水、出水、溢流、排污四类管路沿罐体支腿侧部规整布设，减少管路交叉带来的安装干涉，管路转弯处全部采用标准弯头衔接，降低水流阻力的同时，也方便后期管路维护时的拆换操作。罐体底部的支撑结构采用型钢焊接支架，支架与罐体接触位置加设弧形垫板，分散罐体满水状态下的局部应力，避免长期承重导致罐体局部变形。安装边界方面，整套设备的底部支架预留了与混凝土基础连接的地脚螺栓孔位，安装时需保障基础平面水平度偏差不超过千分之二，避免罐体倾斜带来的液位检测误差、局部应力集中问题。设备的进出水口位置预留了标准法兰接口，可直接对接厂区现有供水管网，无需额外做管路转接适配。设计时还考虑了北方户外使用的场景，罐体外部预留了保温层安装空间，后期可直接包覆保温材料降低冬季冻堵风险，管路的最低位置设置了排污接口，可定期排空罐体内沉积的杂质，保障供水水质清洁。整套结构的受力点经过反复校核，满水载荷下支架的最大变形量控制在允许范围内，不会出现结构失稳问题，登高爬梯的顶部设置了安全护栏衔接段，检修人员登顶操作时可直接挂设安全绳，符合工业现场的安全操作要求。
