室内天花板HVAC及配套管道布局设计

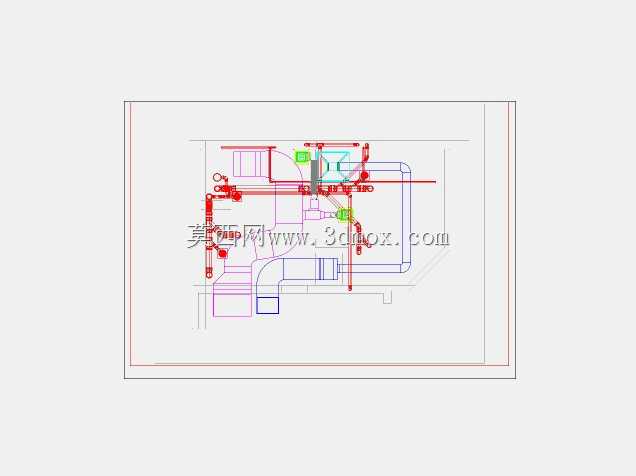

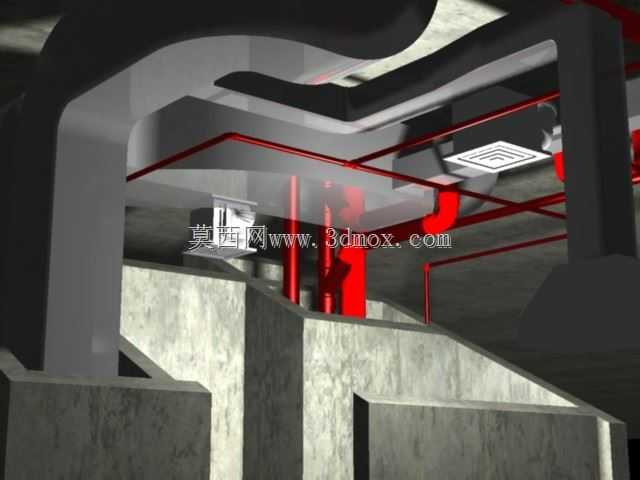

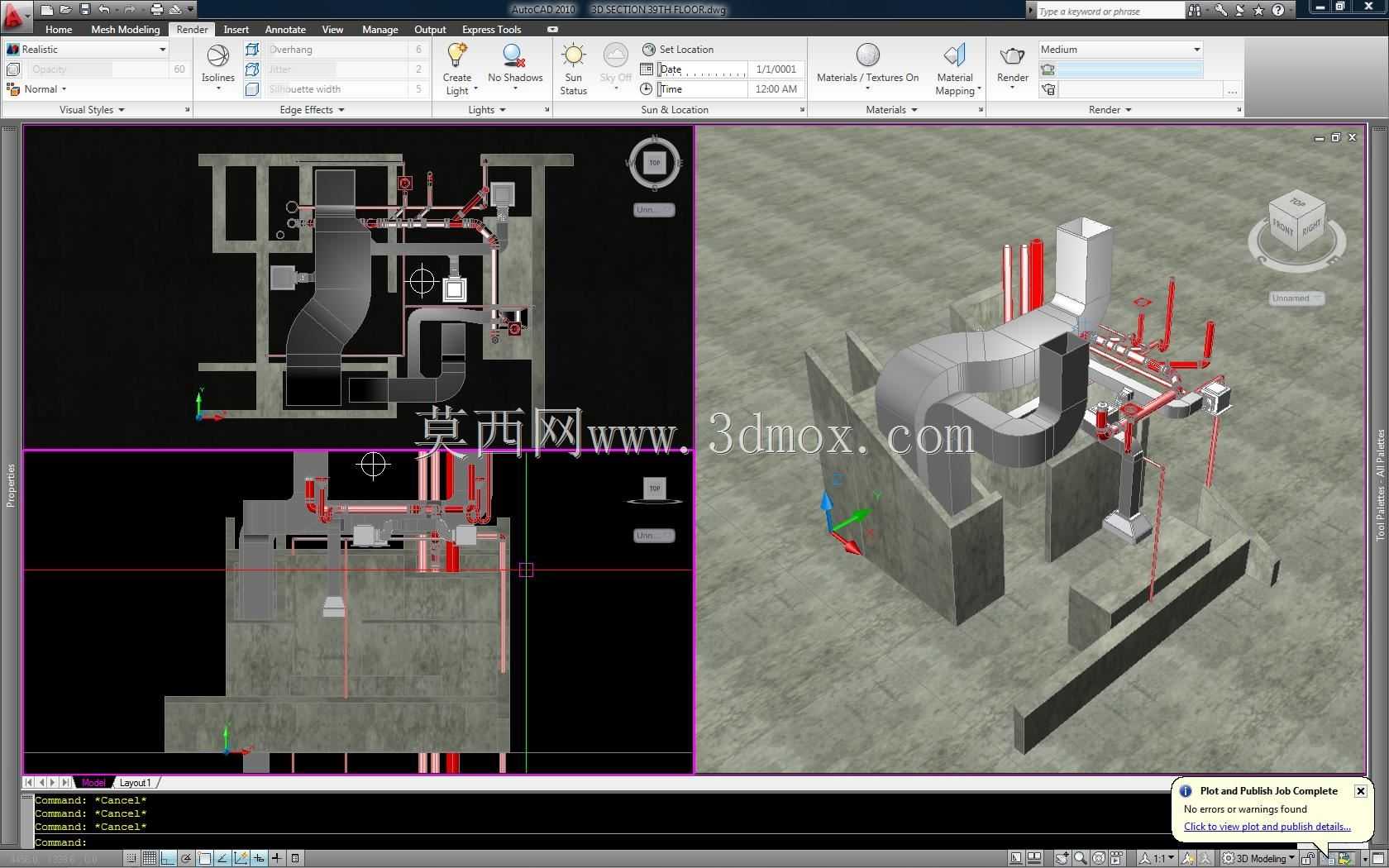

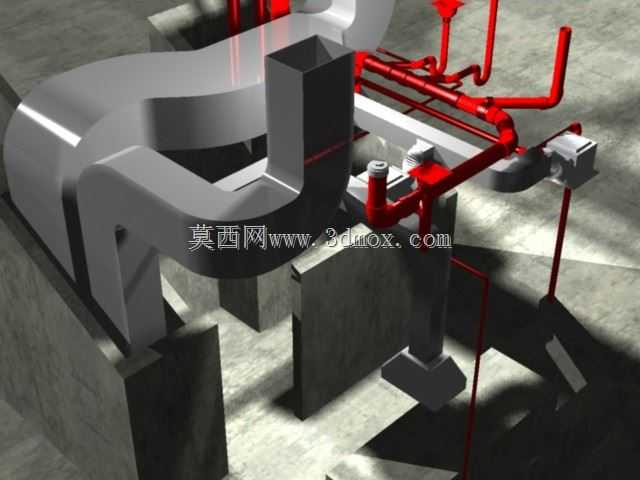

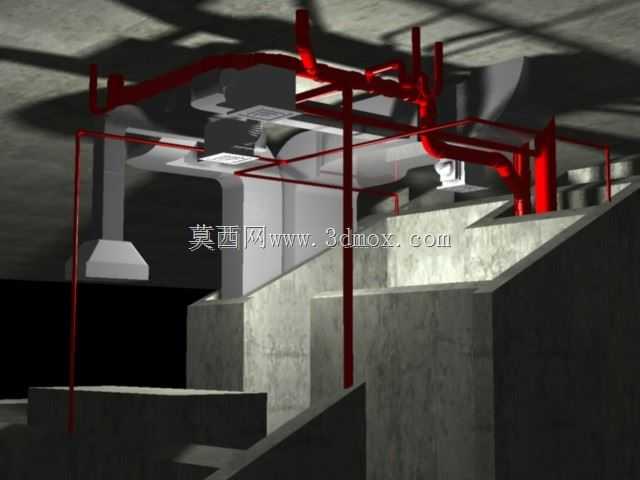

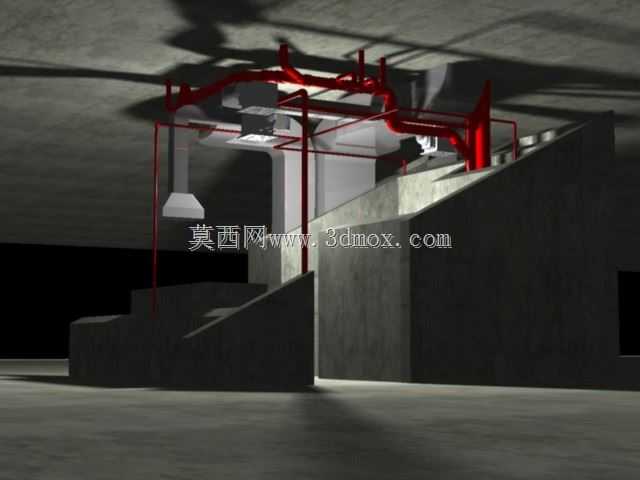

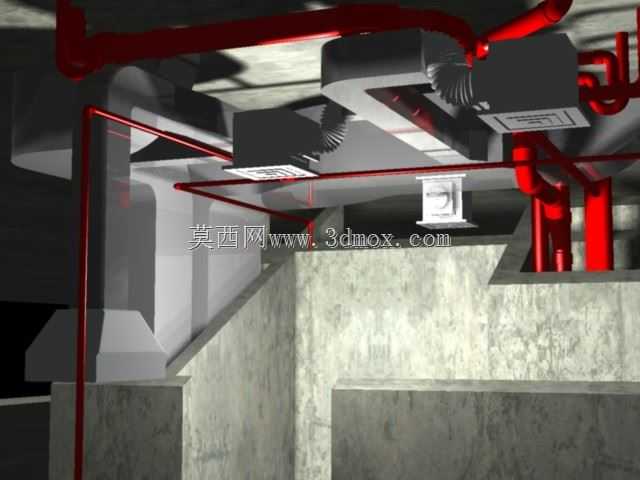

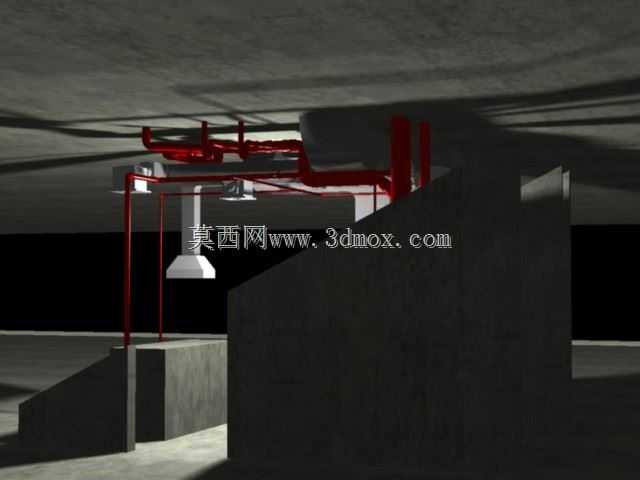

在民用建筑、工业配套用房的室内机电安装环节，吊顶内的HVAC系统与配套管道排布一直是机电深化设计的核心难点，这类排布需要同时兼顾通风效率、管线避让、后期检修空间与吊顶标高控制要求，稍有疏漏就会出现管线碰撞、吊顶高度不足、风阻过大影响通风效果的问题。这套三维布局设计，针对房间单元的暖通需求做了完整的管线走向规划，首先从通风主管道的形态来看，大截面的异形通风管采用了多段弯折的走向设计，避开了建筑结构的混凝土梁、柱突出部位，没有为了管线顺直随意裁切结构构件，完全符合现场施工的结构安全要求。红色的消防、给排水配套支管沿着通风管的侧边间隙排布，所有支管的转弯位置都采用了标准弯头衔接，没有出现直角死弯，能够有效降低管路内部的流体阻力，减少输送过程中的能耗。设计过程中优先划定了各专业管线的安装层级，通风管道因为截面尺寸最大，安装所需的操作空间最多，被布置在最靠近结构顶板的位置，小直径的水管支管布置在通风管下方的间隙区域，每一段管线都预留了足够的安装操作距离，不管是法兰连接还是后期的保温层施工，都有足够的操作空间，不会出现管线贴死无法施工的问题。从安装边界来看，整套管线的最低点距离结构楼板的距离控制在合理范围内，能够保证下方吊顶完成面的标高满足室内净高要求，不会出现吊顶压抑的情况。管线的支吊架点位也在排布中做了预留，沿着管线走向的受力点位置，避开了管线接头和阀门安装位，能够保证长期使用的结构稳定性。针对HVAC系统的送风需求，通风管的变径位置做了平滑过渡处理，没有出现截面突变的情况，能够保证送风气流均匀，减少风噪传递到室内空间。不同专业的管线交叉位置，都遵循了小管让大管、有压管让无压管的排布原则，没有出现无意义的管线绕弯，既节省了管材用量，也降低了施工难度。这类三维排布设计能够在施工前就提前发现所有的管线碰撞点，避免现场施工时才发现问题再临时拆改，能够有效缩短机电安装的施工周期，减少材料浪费，同时也能保证最终的安装效果符合设计要求，不管是住宅的室内暖通配套，还是办公场所、工业辅助用房的吊顶机电安装，这类精细化的管线排布思路都有很强的实际参考价值，能够帮助结构设计、机电安装从业者快速理清多专业管线的排布逻辑，在实际项目中减少错漏碰缺问题。
