12吨额定载荷船首弓形钩环结构设计

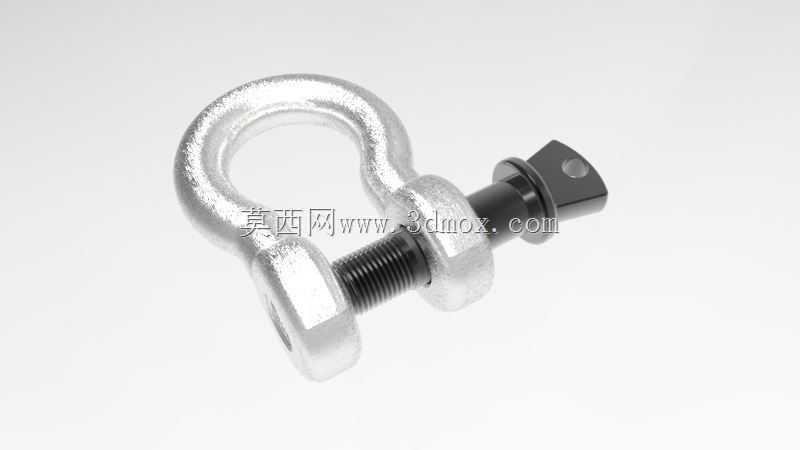

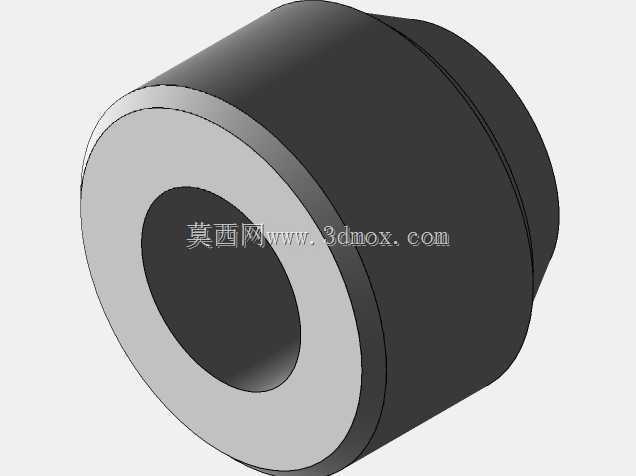

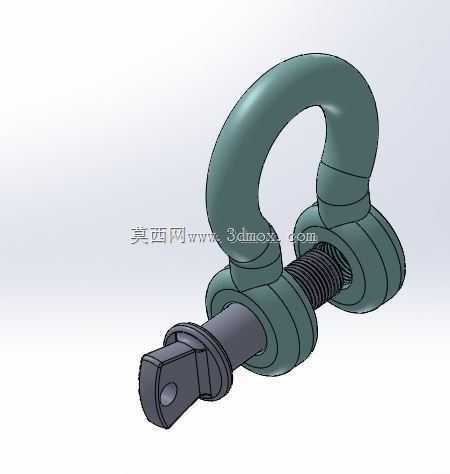

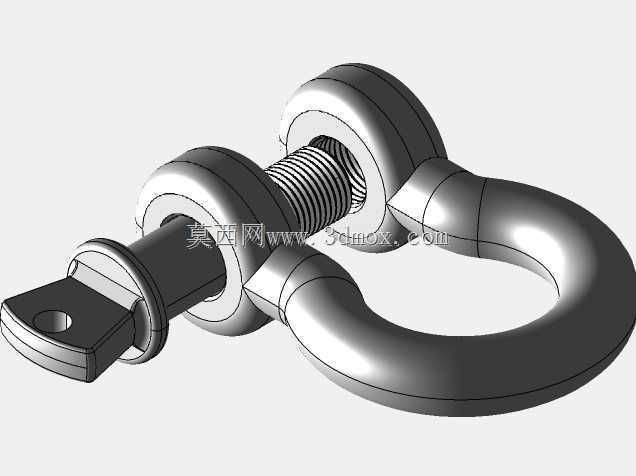

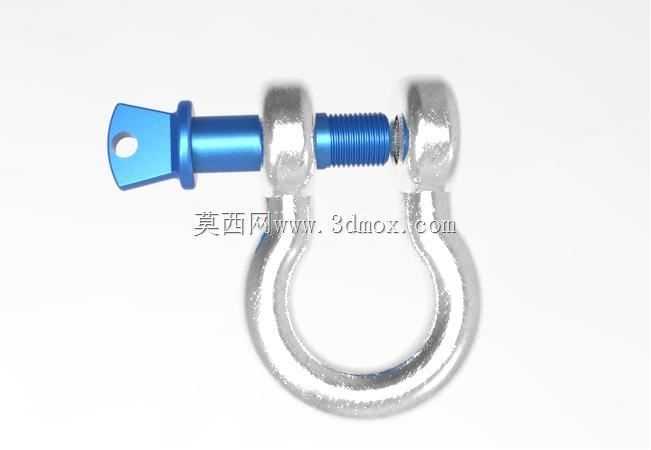

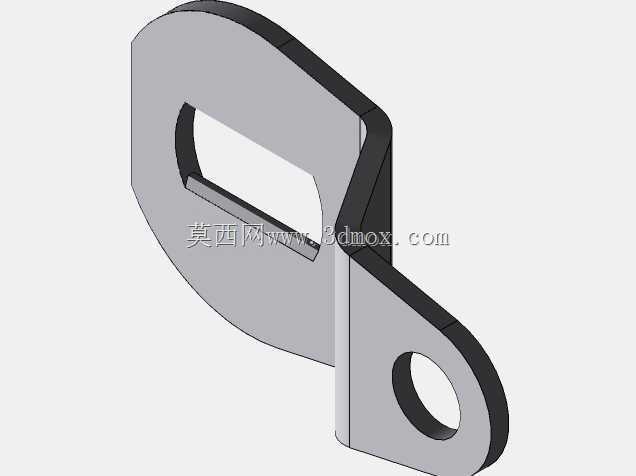

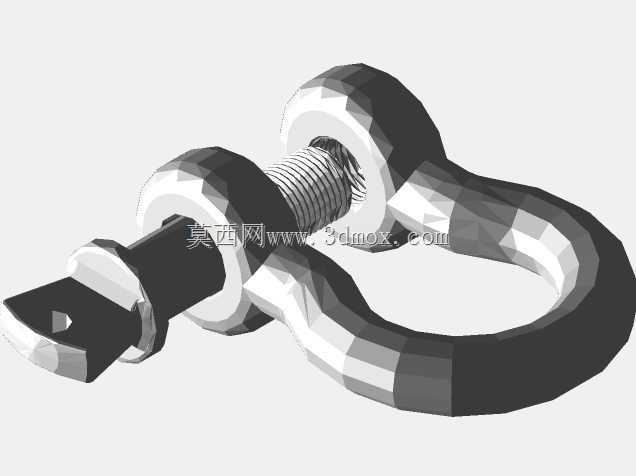

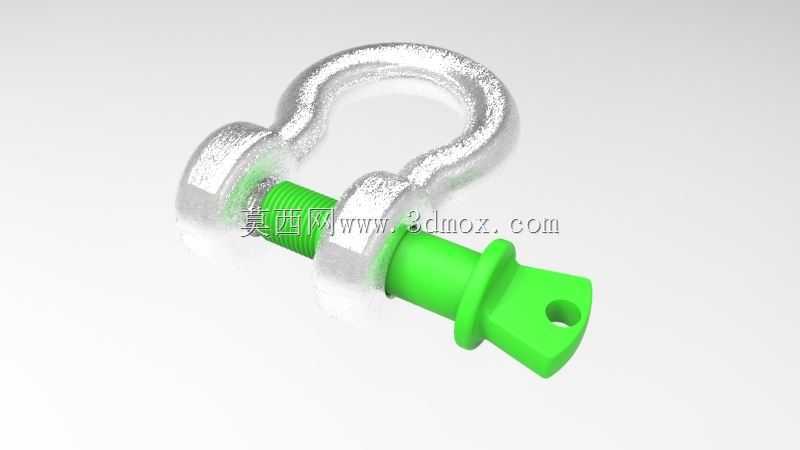

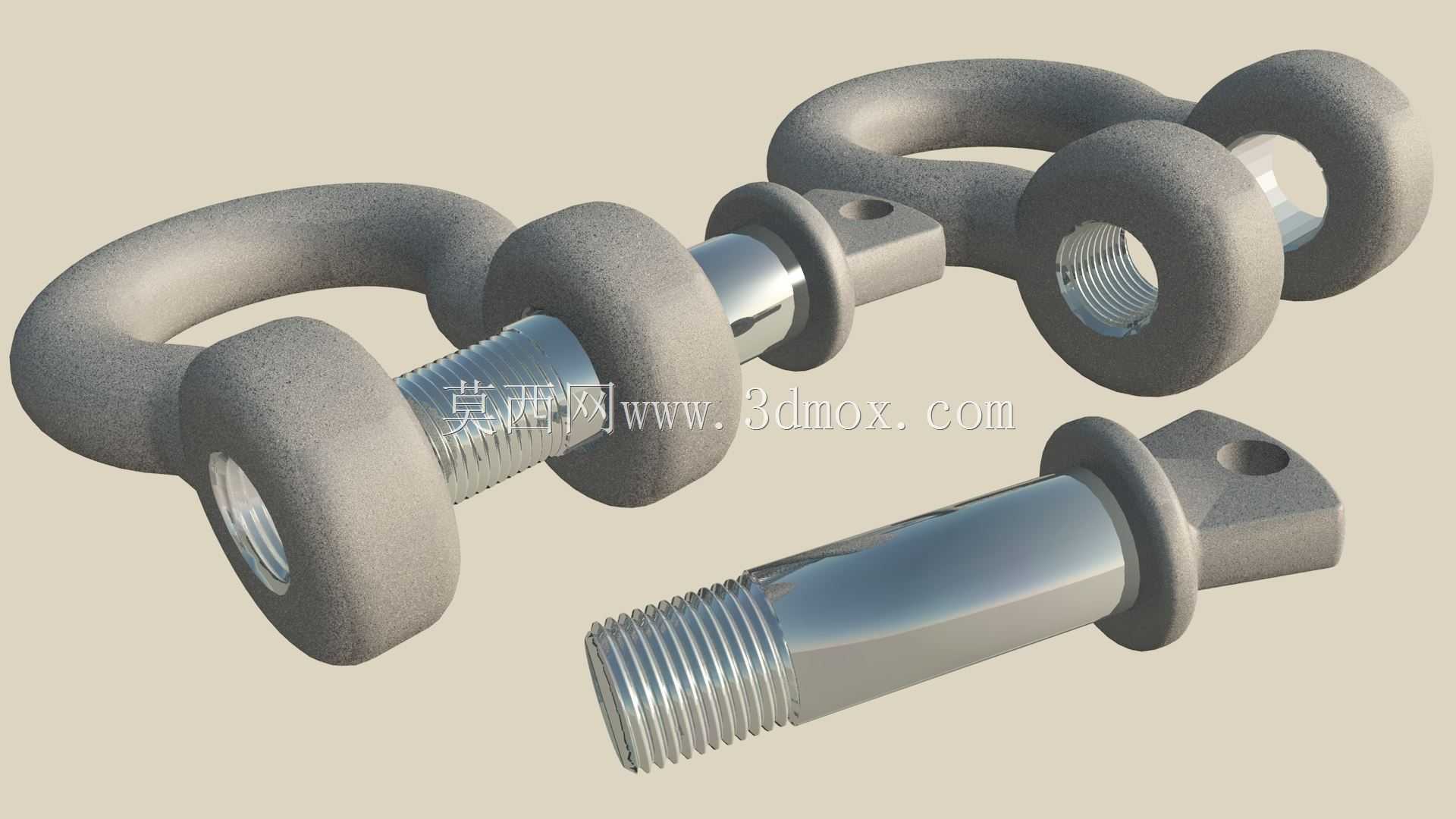

这款12吨额定载荷的船首钩环，是船舶系泊、港机起重作业场景里的核心受力连接件，日常在散货船带缆、码头重型货物吊装、海工设备移位等工况中承担载荷传递作用，区别于普通直形卸扣，弓形环体的曲率设计能更好适配多方向受力的缆绳、吊索夹角，避免局部应力集中导致的结构失效。从结构设计逻辑来看，环体采用锻造合金钢的等强度轮廓，环耳内孔与销轴的配合间隙控制在H8/f7区间，既保证销轴拆装时的顺畅度，又能减少作业过程中的旷量磨损，销轴端部的扁方开孔是为了配合开口销完成防脱锁定，避免吊装或系泊过程中销轴受振动旋出引发安全事故。实际选型应用时，需要注意钩环的安装边界：环体的内宽尺寸要匹配所用缆绳或吊索的最大绳径，避免索具挤压环体内壁造成磨损；销轴的有效连接长度要适配被连接件的耳板厚度，保证销轴插入后开口销能完全穿入锁孔，预留不小于2mm的窜动间隙即可，间隙过大会导致作业过程中冲击载荷放大。设计建模时，环体的过渡圆角全部按照应力仿真结果做了优化，所有受力截面的安全系数均按照动载工况取3倍以上冗余，销轴的螺纹段采用细牙梯形螺纹，相比普通三角螺纹拥有更好的自锁性能与抗冲击能力，即使在船舶航行的持续振动环境下也不会出现松脱。在港作船舶的实际使用中，这类钩环通常配合合成纤维缆或钢丝绳使用，连接船首导缆孔与码头系缆桩时，要保证钩环的受力方向沿环体对称平面，禁止横向受拉，否则会大幅降低额定承载能力；用于起重作业时，要避免钩环与被吊物的尖锐棱角直接接触，必要时增加护角衬垫防止环体表面被刻痕损伤，因为表面微裂纹在交变载荷下会逐步扩展，最终引发断裂风险。建模过程中对环体锻造拔模斜度、销轴头部的扳手配合面都做了细节还原，完全匹配实际加工的工艺要求，没有出现无法落地的理想化结构，不管是用于索具选型的方案演示，还是起重辅具的结构改进参考，都能直接调用适配。
