电磁驱动隔膜式化学计量给水泵结构设计

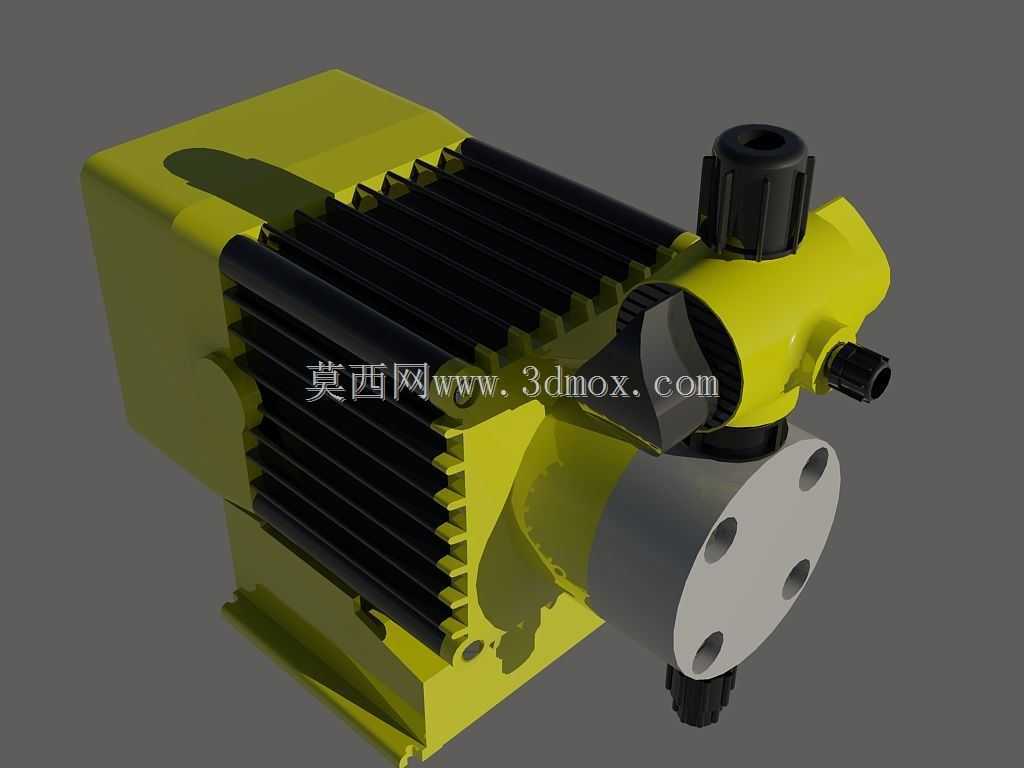

这款化学给水泵的三维结构还原，完全围绕工业现场药剂投加工况的实际需求展开，没有多余的装饰性设计，每一处结构都对应实际使用中的功能要求。从应用场景来看，这类泵主要用在水处理工艺的药剂精准投加环节，不管是市政自来水厂的絮凝剂、消毒剂投加，还是工业循环水系统的缓蚀阻垢剂加注，亦或是化工生产过程中小流量腐蚀性介质的定量输送，都能看到这类设备的身影，它不需要大流量输出，但对单次投加的剂量精度、长时间运行的稳定性、接触介质部件的耐腐蚀性都有极高要求。

从功能特性上看，该泵采用电磁驱动的隔膜结构，没有传统机械计量泵的复杂曲轴连杆传动组件，驱动端通过电磁线圈产生的交变磁场带动衔铁往复运动，直接推动隔膜腔做容积变化，配合进出口的单向止回阀结构，实现流体的单向定量输送，这种结构没有动密封泄漏点，输送腐蚀性化学药剂时不会出现介质渗漏的问题，能适配酸碱类、氧化性类等多种特殊化学介质的输送需求。泵头的调节旋钮结构可以通过改变衔铁的行程长度，精准调整单次冲程的介质输出量，实现投加剂量的线性调节，满足不同工况下的加药量要求。

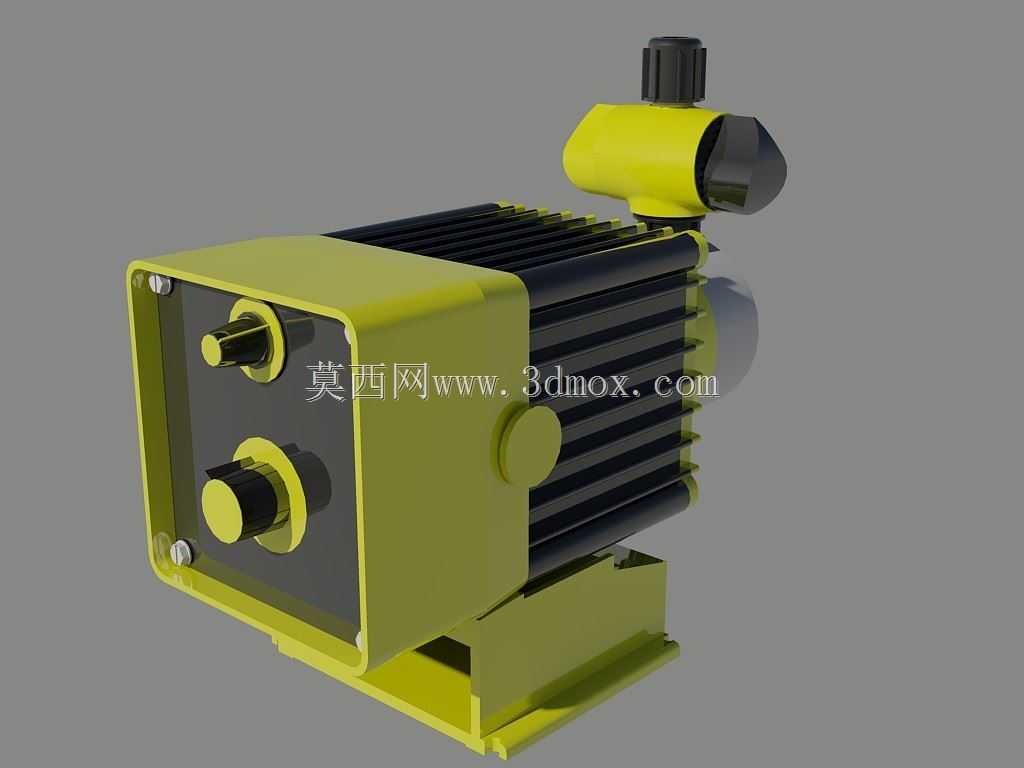

设计过程中首先考虑的是安装边界的适配性，底部的一体式安装支架预留了标准的螺栓固定孔位，安装基面的尺寸适配常规工业设备的安装导轨与支架间距，不需要额外做安装基座的改造就能直接固定在加药装置的机架面板上。整体外形采用紧凑式布局，驱动端的散热筋结构沿着泵体轴向排布，既保证了电磁线圈长时间工作的散热效率，又不会额外增加泵体的横向占用空间，在加药柜这类安装空间局促的场景下，能有效节省柜内安装位置，给管路连接、电气接线预留足够的操作空间。进出口的管路接口采用同轴布局设计，管路连接时不需要做复杂的折弯避让，顺着管道走向就能完成对接，减少管路连接件的使用，也降低了管路泄漏的风险。接线端的防护结构做了凸起式的防水设计，即使在加药间这类湿度较高、偶尔有药剂溅落的场景下，也能保证电气连接部分的防护性能，避免出现短路故障。泵头部分的透明视窗结构，可以直观观察隔膜的工作状态与腔体内的介质流动情况，日常巡检时不需要拆解泵体就能判断设备是否正常运行，降低运维的排查难度。
