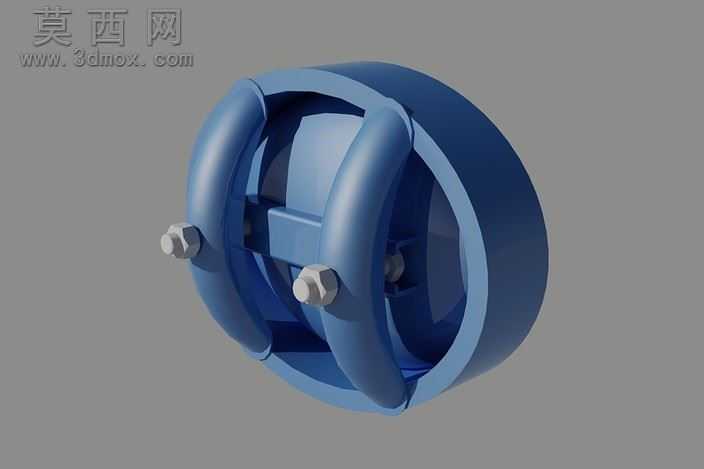

14英寸乘18英寸椭圆人孔结构设计

本模型为14"x18"规格椭圆人孔的三维设计成果，建模阶段采用参数化设计思路，先以椭圆基准曲线确定人孔的核心轮廓尺寸，区分筒节、密封压圈、紧固螺栓、内支撑结构等独立零部件进行分步建模，保证各部件装配间隙符合工程公差要求。建模过程中对椭圆弧面的过渡曲率做了连续约束，避免曲面出现褶皱、断差问题，筒节的壁厚参数按照承压工况的常规设计值设定，边缘做了倒圆角处理消除应力集中风险。渲染阶段采用哑光工程塑料材质模拟产品的外观效果，对螺栓紧固件部分赋予金属哑光质感，通过三点布光方案突出人孔的曲面弧度与结构层次，阴影参数调整为软阴影模式，让整体渲染效果更贴近实物的视觉观感，同时保留了结构线条的清晰度，方便查看内部的十字支撑结构。材质设置上区分了主体结构与紧固件的材质差异，主体部分的蓝色材质模拟常用的环氧涂层外观，表面粗糙度参数设置为中等数值，还原工业配件的真实表面质感，螺栓的金属材质添加了轻微的磨损纹理细节，提升模型的真实感。结构设计上，该椭圆人孔采用外侧弧形压臂配合螺栓紧固的结构，相比圆形人孔更适配椭圆开孔的安装场景，内部设置十字形支撑筋提升整体结构刚度，避免承压状态下出现变形，密封面的平面度在建模时做了严格约束，保证安装后可实现可靠密封，紧固螺栓的位置沿椭圆轮廓均匀排布，确保压紧力分布均匀，不会出现局部密封不严的问题。设计过程中充分考虑了人孔的实际使用场景，在保证结构强度的前提下优化了整体重量，弧形压臂的造型贴合筒节外壁轮廓，既提升了结构紧凑性，也避免了突出部件带来的磕碰风险，各零部件的装配关系完全符合实际安装逻辑，可直接用于装配验证、工况模拟以及后续的工程出图工作。
