直联式清水离心泵三维结构设计

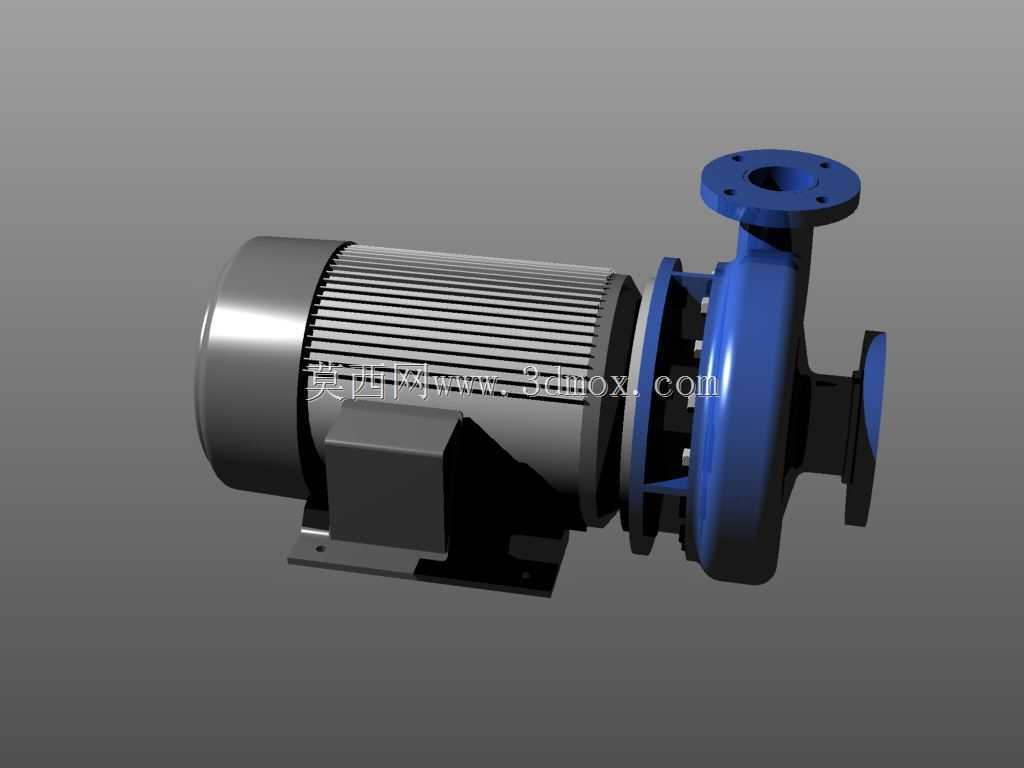

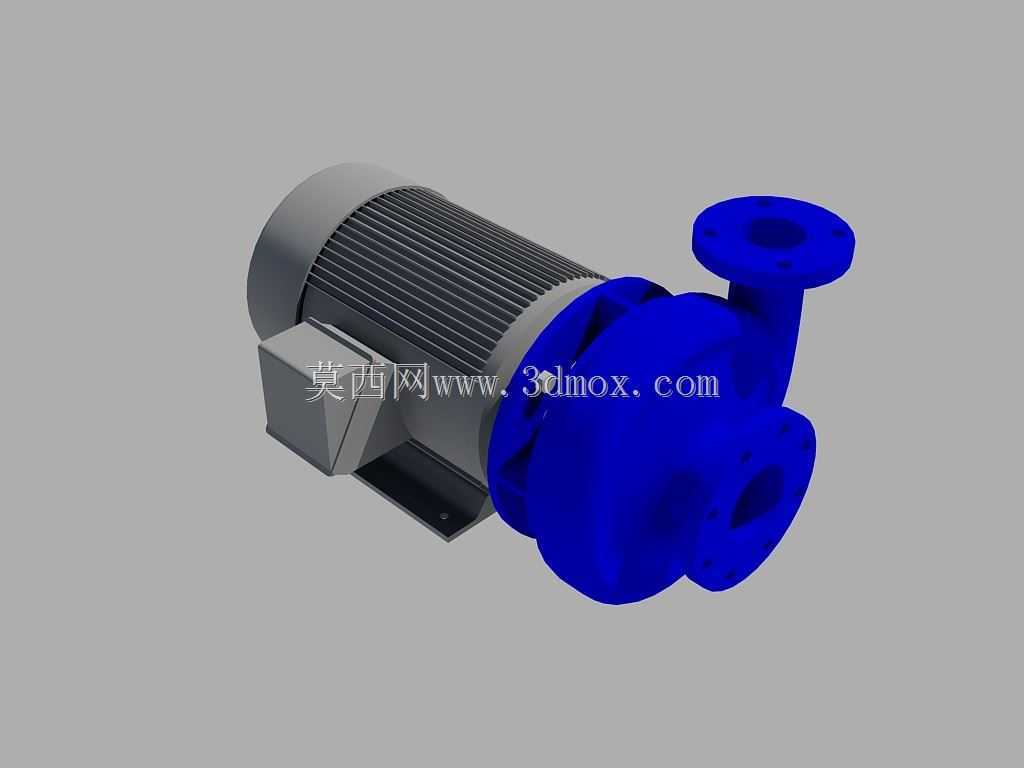

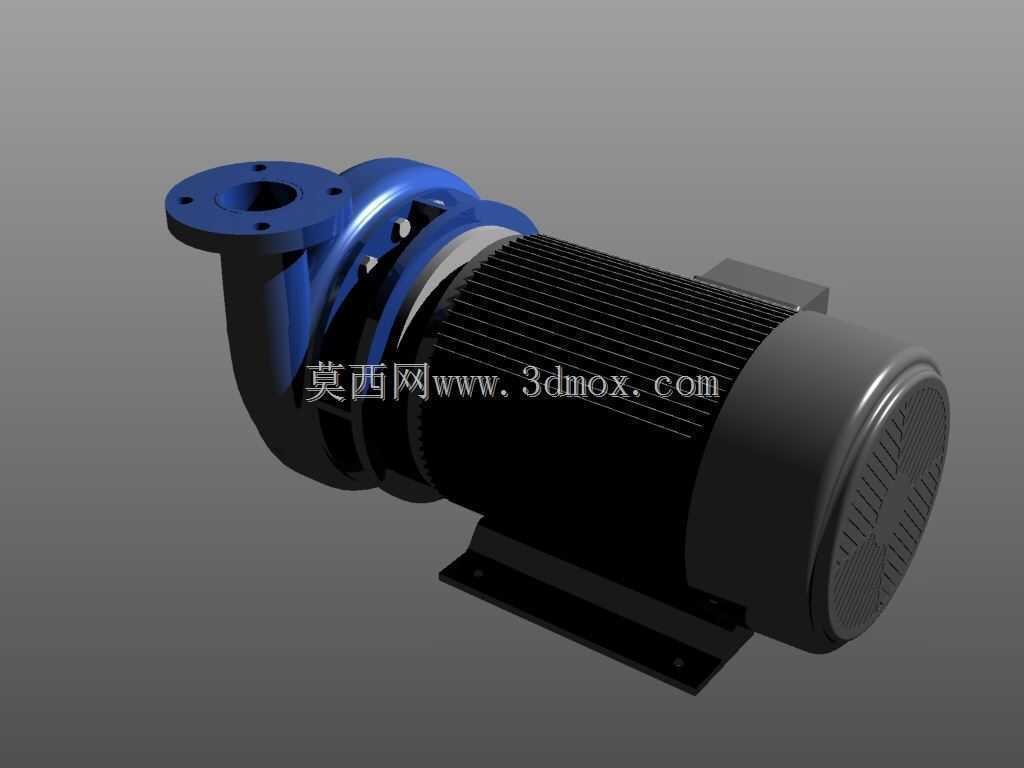

这款直联式离心泵的三维结构，完全按照工业现场实际安装使用的同类型设备1:1还原建模，没有做夸张的艺术化处理，所有结构特征都能对应到实物的加工与装配逻辑。从实际应用场景来看，这类泵在民用给排水、暖通循环水、工业冷却水系统、小型化工流程的清水输送环节都有大量应用，相比带联轴器的分体式泵组，直联结构的轴向尺寸更短，对安装空间的要求更低，很适合布置在空间紧凑的泵房、设备夹层或者成套供水机组内部。

建模过程中优先还原了泵体与电机的装配定位关系，泵壳的法兰连接面做了精准的螺栓孔位排布，进出口法兰的密封面凸台、止口结构都完整保留，实际选型时可以直接对照这个模型核对现场管道的对接尺寸，避免出现法兰孔位错位、密封面不匹配的问题。泵体的流道部分按照常规清水离心泵的水力型线做了实体化处理，叶轮腔的内壁弧度、叶轮与泵壳的间隙都符合实际装配的公差要求，不会出现干涉问题，做装配仿真或者运动模拟的时候可以直接调用。

从功能特性的设计逻辑来看，直联结构取消了中间联轴器和独立泵座，电机轴直接承载叶轮的运转载荷，所以建模时特意还原了电机端盖与泵壳连接的定位止口，这个结构是保证泵轴与电机轴同轴度的关键，实际安装时不需要反复调整同轴度，大幅降低现场安装的调试工作量。底座的安装孔位按照通用的混凝土基础安装尺寸设计，孔距、孔径都对应常规的地脚螺栓规格，做设备布局设计的时候可以直接把这个模型导入厂区布局图，核对基础预留孔的位置是否匹配，不用再单独测绘尺寸。

外形尺寸方面，泵组的总宽度、总高度都按照实际同功率等级的直联泵参数还原，进出口的朝向是常规的水平进水、垂直出水结构，也可以根据实际管路布置需求调整泵壳的旋转角度，模型里保留了泵壳与连接座的旋转自由度，方便设计人员快速调整不同的安装朝向。接线盒的位置设在电机侧面，预留了接线空间，不会和周边的管道、支架产生干涉，泵体底部的放水螺塞、排气螺塞结构也都做了还原，方便后期做维护操作的空间校核。整个模型的所有配合面都做了装配约束，拆解的时候可以清晰看到叶轮、密封件、泵壳、电机的装配顺序，对刚接触泵类设备设计的人员来说，也能直观理解直联离心泵的内部结构逻辑，不用再对着二维图纸脑补空间装配关系。
