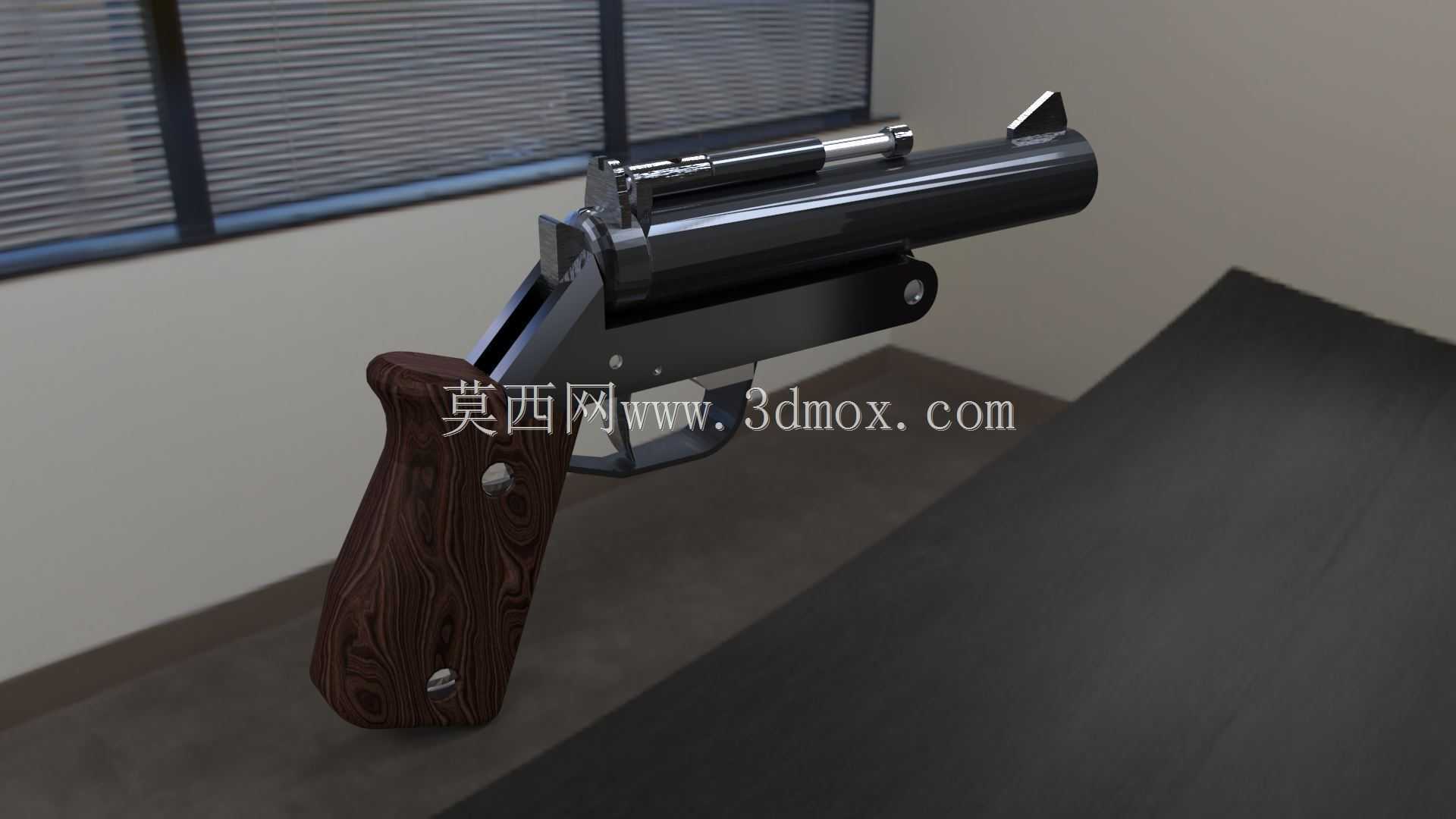

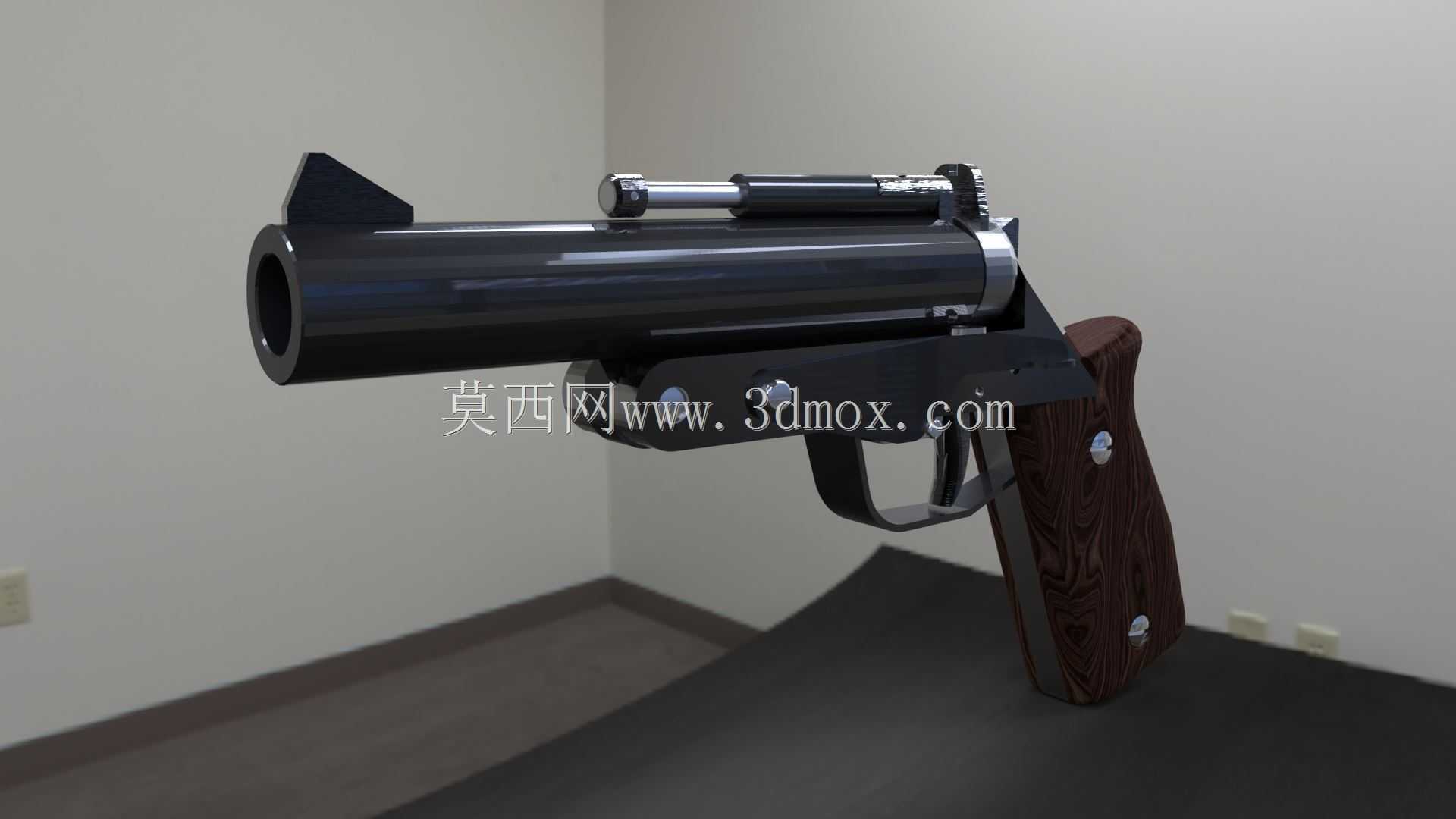

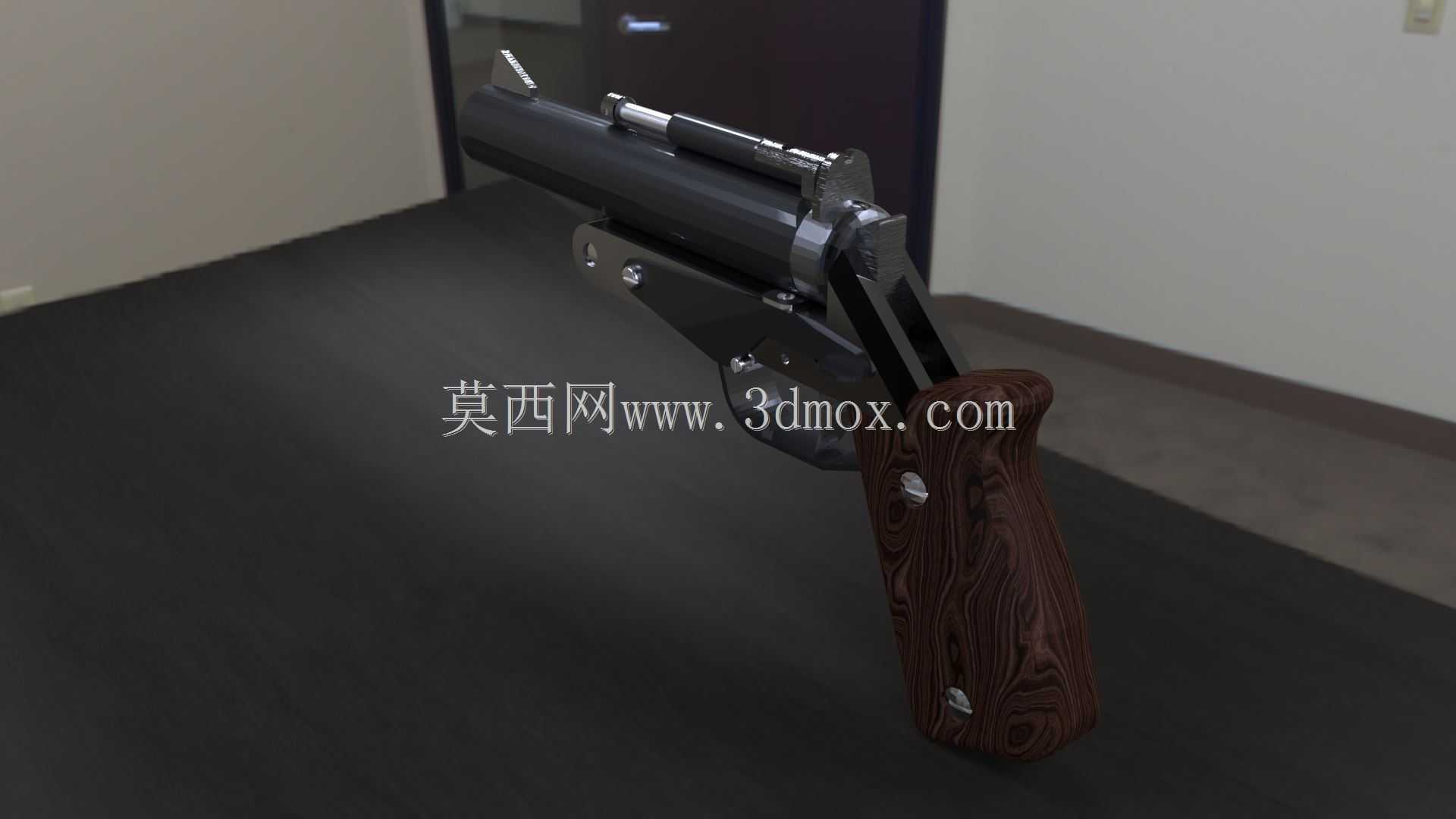

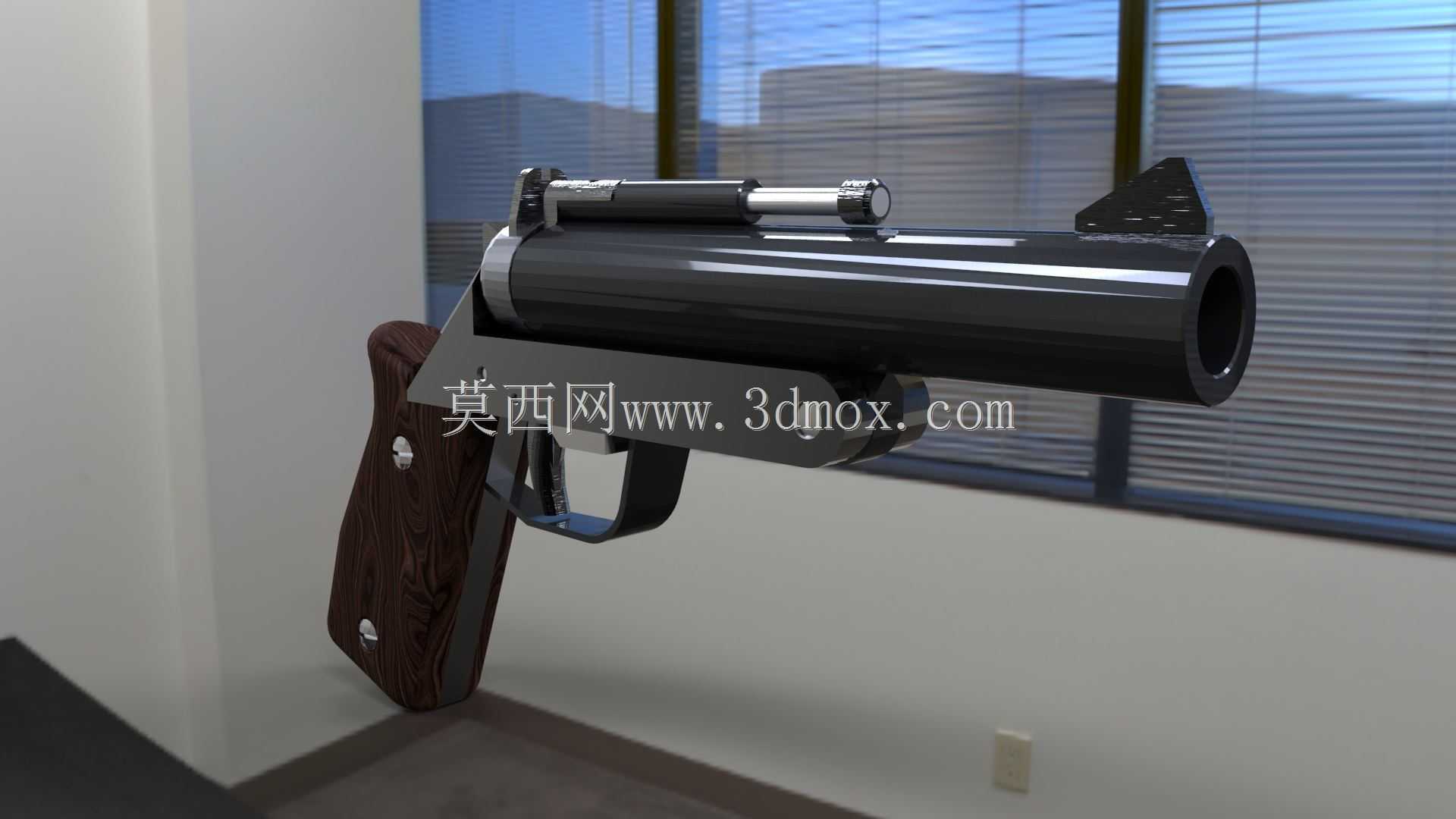

12口径单管折开式防身器械结构

该结构以单管、折开式闭锁和击锤式发射机构为核心，整体由枪管组件、机匣、握把片、扳机连杆、击锤、阻铁、退壳挺及若干销轴、弹簧组成。枪管与机匣采用铰接布置，装填时绕前端销轴向下翻转，露出弹膛后可手工装入一发定装弹；闭合后由机匣后部的闭锁面承受膛压，击锤待击时由阻铁扣合，扣动扳机即释放击锤，击针沿枪管尾部轴向运动完成击发。这种单发折开方案的优点是零件数量少、运动链短、对加工公差相对宽容，适合在普通车铣条件下完成关键件加工。从结构设计角度看，枪管是主要承压件，内膛、弹膛、尾部闭锁面和击针孔的同轴度直接决定安全性与可靠性。建模时应先建立内膛中心线，再向外生成弹膛、外圆和铰接耳，尾部闭锁支承面需与弹膛轴线保持垂直，避免闭合后出现局部应力集中。机匣部分承担铰接、闭锁、扳机和击锤安装等多重功能，其销孔位置决定扳机力、击锤行程和阻铁扣合量，设计中需要反复校核干涉关系。握把片采用贴合手型的曲面造型，内部留出击锤簧、扳机簧和连杆运动空间，外形可按握持角度调整，但不能改变击锤回转中心和扳机行程边界。折开式结构在维护和退壳方面较便利：枪管翻开后，弹膛完全暴露，退壳挺可将空壳抬起或顶出，沙尘、油污也更容易清理。其局限是射速低、闭气和重复定位精度依赖铰接与闭锁面磨损状态，因此更适合作为近距离应急防身、野外备用或结构原理演示对象，而不适用于连续射击场景。工程建模时应重点表达装配关系：铰接销与孔的配合、击锤与击针的撞击对中、阻铁与击锤待击齿的扣合面、扳机连杆的行程转换，以及握把螺钉对左右片的压紧边界。外形尺寸需围绕枪管长度、机匣高度、握把倾角和扳机距进行控制，保证闭合状态下各运动件不与握把内壁、枪管尾部或销轴发生干涉。通过三维装配检查，可以直观验证待击、释放、折开、退壳四个动作的连续性，并为后续工程图、公差分配和样机加工提供依据。
