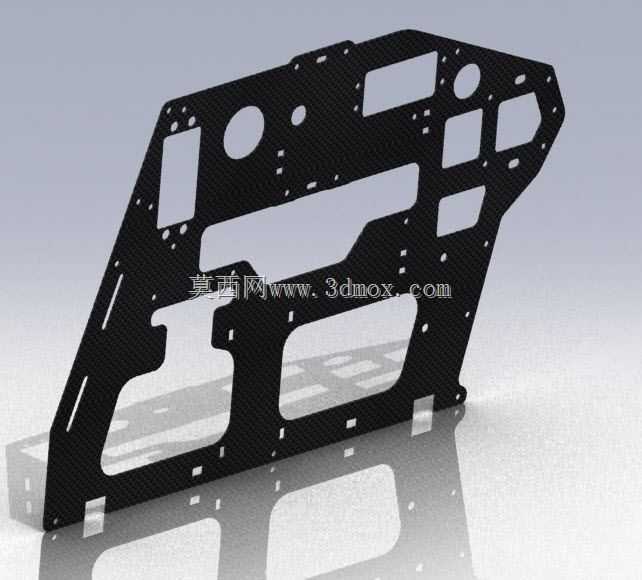

Trex600esp直升机碳纤维主机机架结构

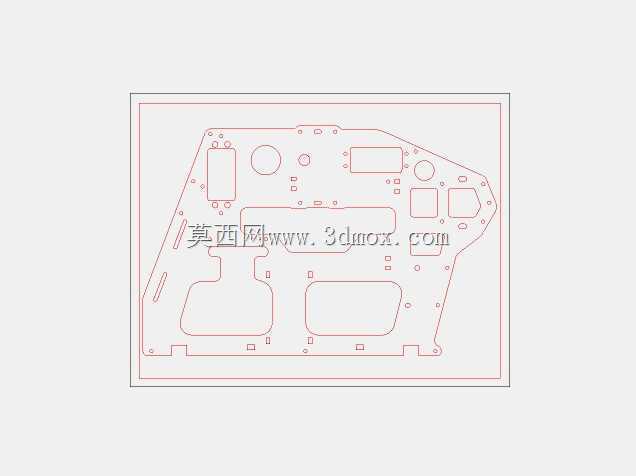

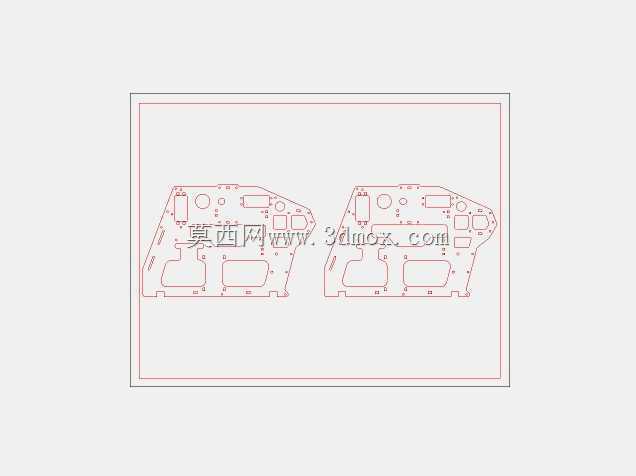

该机架作为600级电动特技直升机的核心承载基体，是整套航模动力、飞控、传动系统的安装依托，直接决定整机飞行过程中的结构刚性与振动传导特性，适配特技飞行、日常休闲飞行、航模赛事训练等多类应用场景，能够承载大扭矩动力输出与大过载机动带来的交变载荷。从设计思路来看，机架采用一体化碳纤维板材铣切成型方案，整体轮廓贴合直升机侧置布局的空间排布逻辑，所有开孔与镂空区域均经过载荷路径优化，在保证结构强度满足3D特技飞行过载要求的前提下，尽可能去除非承载区域的材料冗余，有效降低整机自重，提升飞行推重比与机动响应速度。机架上的不同规格开孔分别对应不同部件的安装需求：大尺寸矩形镂空用于避让主传动齿轮组、舵机摇臂的运动行程，避免飞行过程中运动部件与机架发生剐蹭干涉；圆形开孔对应主轴、尾传动杆的穿装定位，保证传动部件的同轴度精度；密集的小尺寸安装孔位分别对应飞控模块、电调、电池架、舵机、起落架固定座的安装定位，孔位公差控制在航模装配要求的合理范围内，可实现各部件的无调整直接装配，减少装配过程中的配平工作量。从安装边界来看，机架的整体外形尺寸适配600级直升机的标准机身壳体内腔，侧边安装位与机身蒙皮的定位凸台完全匹配，底部预留的起落架安装孔位符合该级别直升机的通用起落架安装孔距，无需额外打孔改装即可完成整机装配；机架上的电池安装区域预留了标准绑带穿槽，可适配该级别常用的大容量锂聚合物电池固定需求，飞控安装位的平面度满足陀螺仪传感器的安装要求，可减少振动对飞控采样精度的干扰。实际使用过程中，碳纤维材质的机架本身具备优异的阻尼特性，能够有效吸收主旋翼高速旋转产生的高频振动，降低振动传递至飞控、接收机等电子部件的强度，减少飞行过程中因振动导致的飞控漂移、信号干扰等问题；机架的受力路径沿主旋翼安装座向起落架、尾管固定座方向连续分布，在做俯冲、横滚、倒飞等大过载特技动作时，不会出现局部应力集中导致的板材变形或断裂问题，各安装位的载荷分配均匀，长期使用后孔位不易出现滑牙、开裂等失效情况。针对航模日常维护的需求，机架上的易损部件安装位均采用了独立的镂空区域设计，更换舵机、调整传动间隙时无需拆解整个机架结构，仅需拆卸对应区域的固定螺丝即可完成操作，大幅降低日常维护的拆装工作量；尾管固定座的集成安装位保证了尾管与主轴的垂直度精度，装配后无需反复调整尾管角度即可保证尾传动系统的同轴度，减少尾传动的振动损耗。
