方形转三角形异形非圆齿轮传动结构

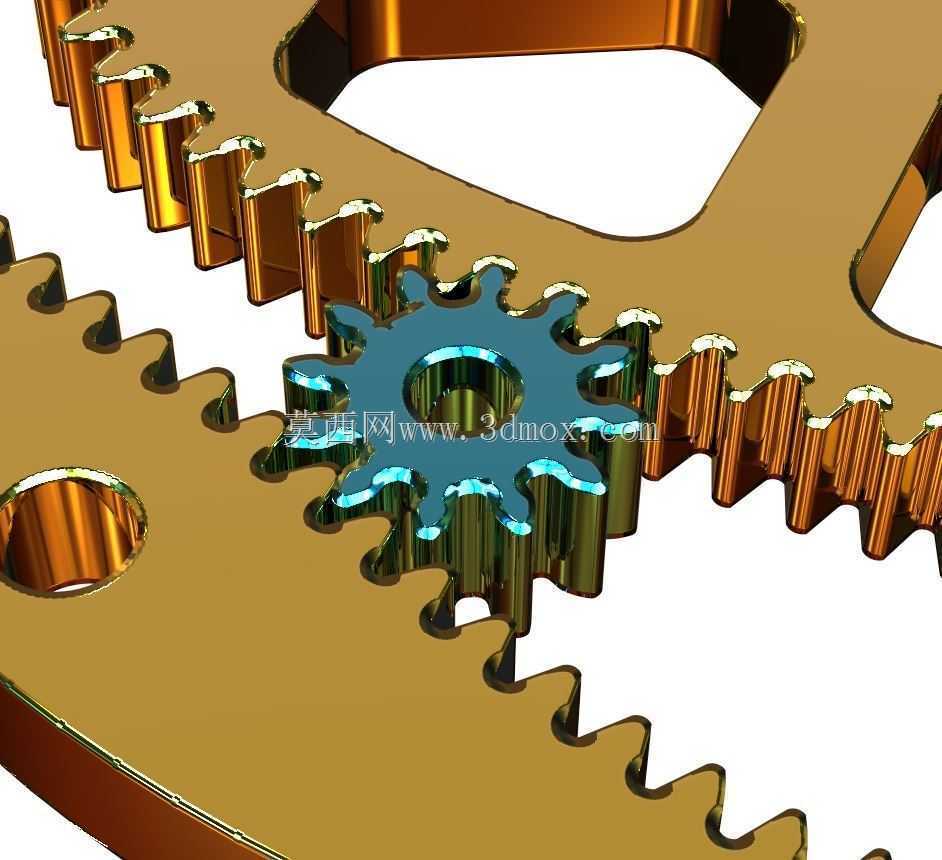

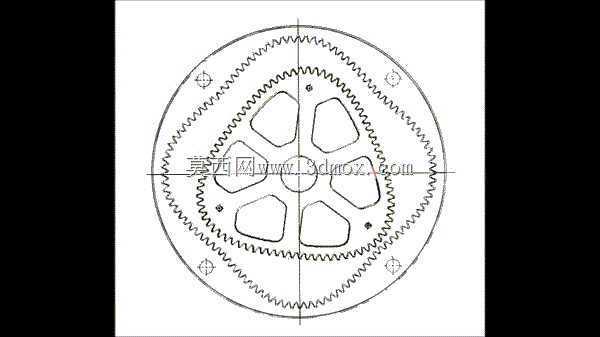

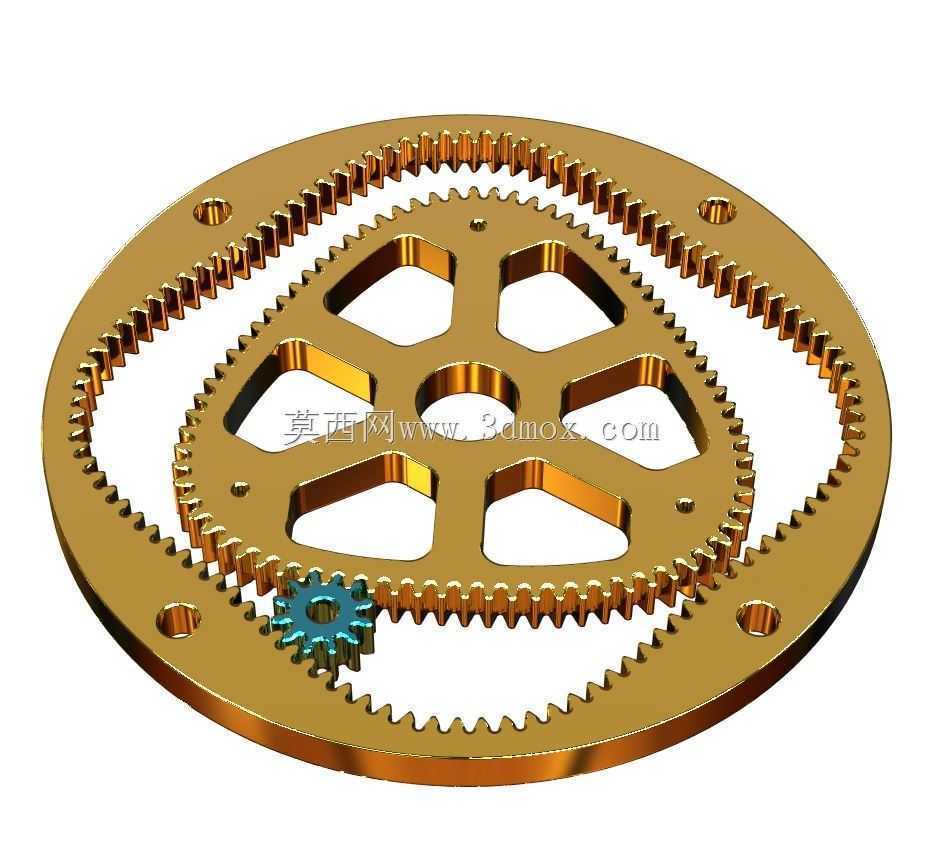

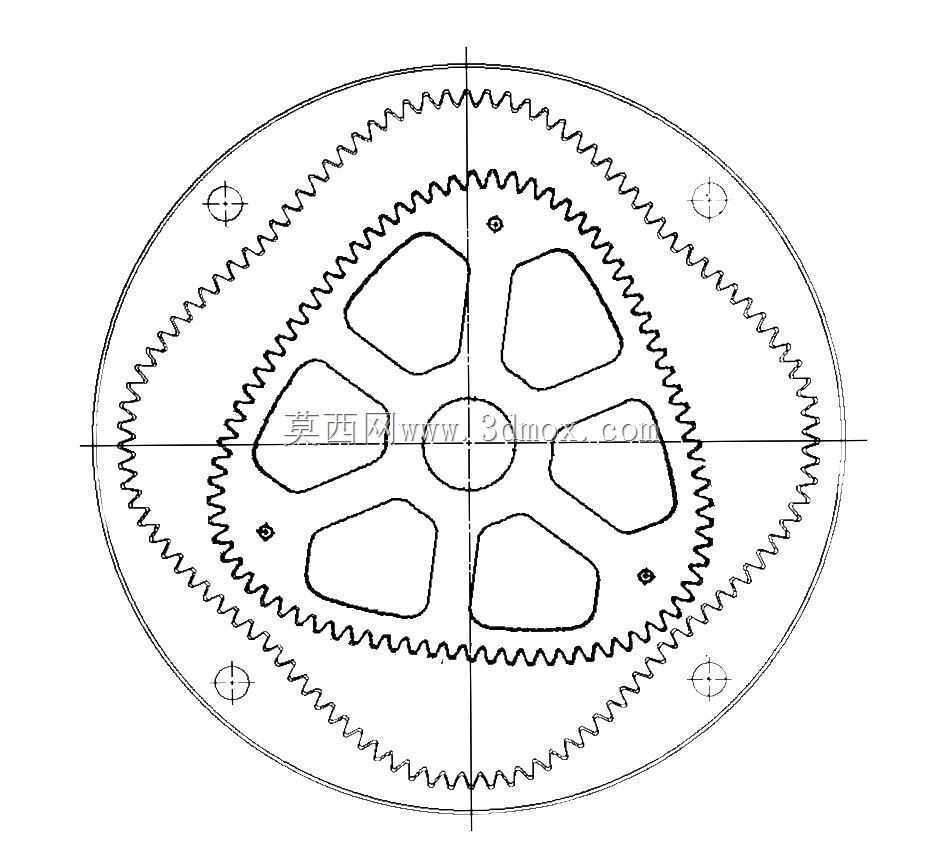

这类非圆齿轮副核心解决的是常规定传动比齿轮无法实现的变转速、变转角输出需求，在轻工包装、纺织机械、专用自动化进给机构里应用较多，比如包装机的不等距送料工位、纺织设备的变幅往复机构，都需要输入轴匀速转动时，输出轴按照特定的非匀速规律运动，用凸轮搭配连杆的方案不仅结构冗余，长期运行的磨损累积误差也会逐步放大，而集成式的非圆齿轮副能在紧凑的空间内直接实现预设的运动规律，传动效率和运行稳定性都有明显优势。从结构布局来看，该齿轮副采用内啮合行星排布，外侧内齿圈的节曲线为类方形，内侧行星轮的节曲线为类三角形，两者的节曲线严格满足共轭啮合条件，保证传动过程中齿面连续接触无冲击，不会出现卡滞或传动中断的问题。设计阶段首先要根据目标输出的运动规律反推两节曲线的数学方程，确保每一个啮合位置的传动比符合工位动作的时序要求，再基于节曲线生成对应的齿廓，齿形选用类似渐开线的共轭齿形，兼顾加工可行性和啮合平稳性，轮体上开设的多个异形减重孔，在保证轮体结构刚度的前提下降低了转动惯量，减少高速运转时的动不平衡量，适合中高速的间歇或连续传动场景。安装边界上，外侧内齿圈的外圈设置有四个对称的定位销孔，用于将内齿圈固定在设备的机架墙板上，安装时需要保证内齿圈的中心与输入轴的回转中心同轴度控制在合理公差范围内，避免啮合时出现偏载导致齿面异常磨损；内侧行星轮的中心设置有标准轴孔，可直接与输出轴通过键连接传递扭矩，轴孔周边的小定位孔用于安装端盖或配重块，进一步优化动平衡性能。实际选型应用时，需要先核算传动过程中的最大接触应力和弯曲应力，根据负载大小选择对应的轮体材料和热处理工艺，轻载高速场景可选用工程塑料或铝合金材质降低运行噪音，重载场景则需要选用合金结构钢并做齿面淬火处理，提升齿面耐磨性能。这类异形齿轮的啮合侧隙需要比常规圆齿轮稍作放大，抵消加工和装配误差带来的卡滞风险，但侧隙也不能过大，否则会导致传动回程误差超标，影响工位定位精度，装配时需要通过选配调整垫片的厚度来控制侧隙在合理区间，保证传动精度和运行顺畅度的平衡。
