3D打印机送料机构双联齿轮组件

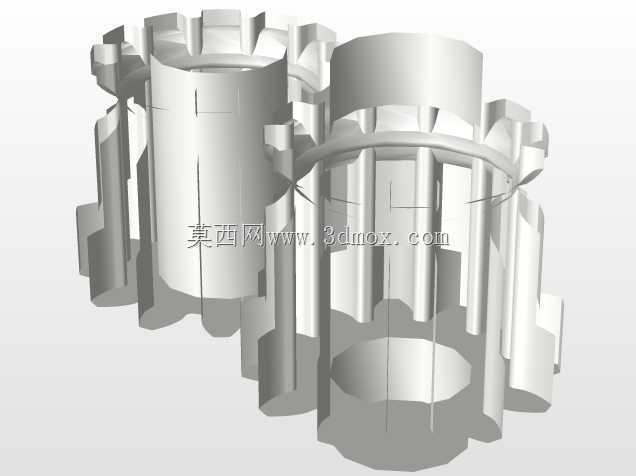

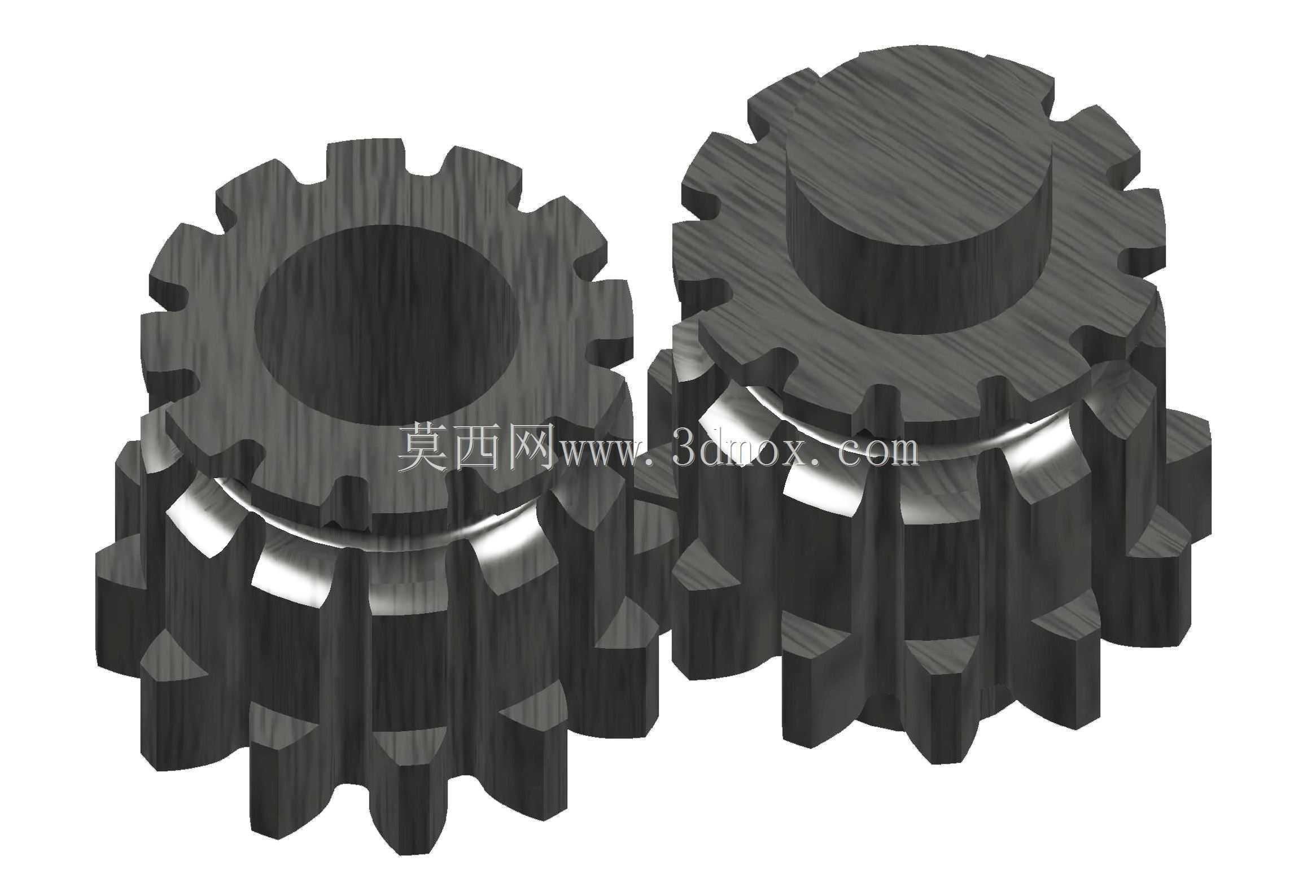

这套双联齿轮组件主要应用于桌面级FDM3D打印机的挤出送料传动环节，是Beta版本齿轮箱的核心传动部件，承担着将步进电机输出的扭矩传递到送料滚轮，带动耗材稳定送入热端的核心作用。在实际打印作业场景中，送料齿轮的啮合精度直接决定了耗材进给的稳定性，一旦出现齿侧间隙过大、啮合错位的问题，就会引发送料打滑、层厚不均、断料等常见打印故障，因此这套齿轮在设计阶段就围绕啮合精度、安装适配性做了多轮调整。从结构设计来看，两个齿轮均采用双联齿结构，上层小直径齿圈用于和电机输出齿轮啮合，下层大直径齿圈用于和送料滚轮轴齿轮啮合，通过固定的传动比匹配步进电机的输出扭矩，既可以降低电机输出轴的径向负载，也能通过齿数配比实现合适的送料速度，匹配常见的1.75mm直径打印耗材进给需求。齿形采用标准渐开线直齿设计，加工时齿顶预留了0.1mm的倒角，既可以降低啮合过程中的卡滞风险，也能减少长期往复转动带来的齿面磨损，齿轮中心孔采用D型切面设计，和配套的D型输出轴直接配合，不需要额外的键连接就能传递足够的扭矩，避免长期正反转切换时出现轴孔打滑的问题。安装边界方面，两个齿轮的中心距严格按照齿轮箱腔体的安装孔位设计，装配后齿侧间隙控制在0.05-0.1mm之间，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大产生传动回差，齿轮的轴向定位依靠腔体上下盖的限位槽完成，装配后轴向窜动量不超过0.03mm，保证高速送料或者回抽动作时齿轮不会出现轴向窜动引发的啮合错位。齿轮的齿面做了防滑纹理设计，和耗材接触的送料齿段采用尖齿结构，能够稳定咬合PLA、ABS、PETG等不同材质的打印耗材，即使在高速打印或者大流量挤出的场景下，也能提供足够的咬合力避免耗材打滑。在建模过程中，对齿根位置做了圆角过渡处理，降低应力集中风险，提升齿轮的长期使用寿命，即使在长时间连续打印的工况下，齿根位置也不会因为反复受载出现疲劳断裂的问题。这套齿轮组件适配铝制皮带馈送式的挤出结构，既可以用于原厂齿轮的替换维修，也可以作为DIY3D打印机挤出机构的选型参考，安装时只需要对准中心轴位卡入齿轮箱腔体，确认两个齿轮啮合顺畅无卡滞，再盖合腔体上盖即可完成装配，不需要额外的调整工序。
