砌块夹持定位工装结构设计方案

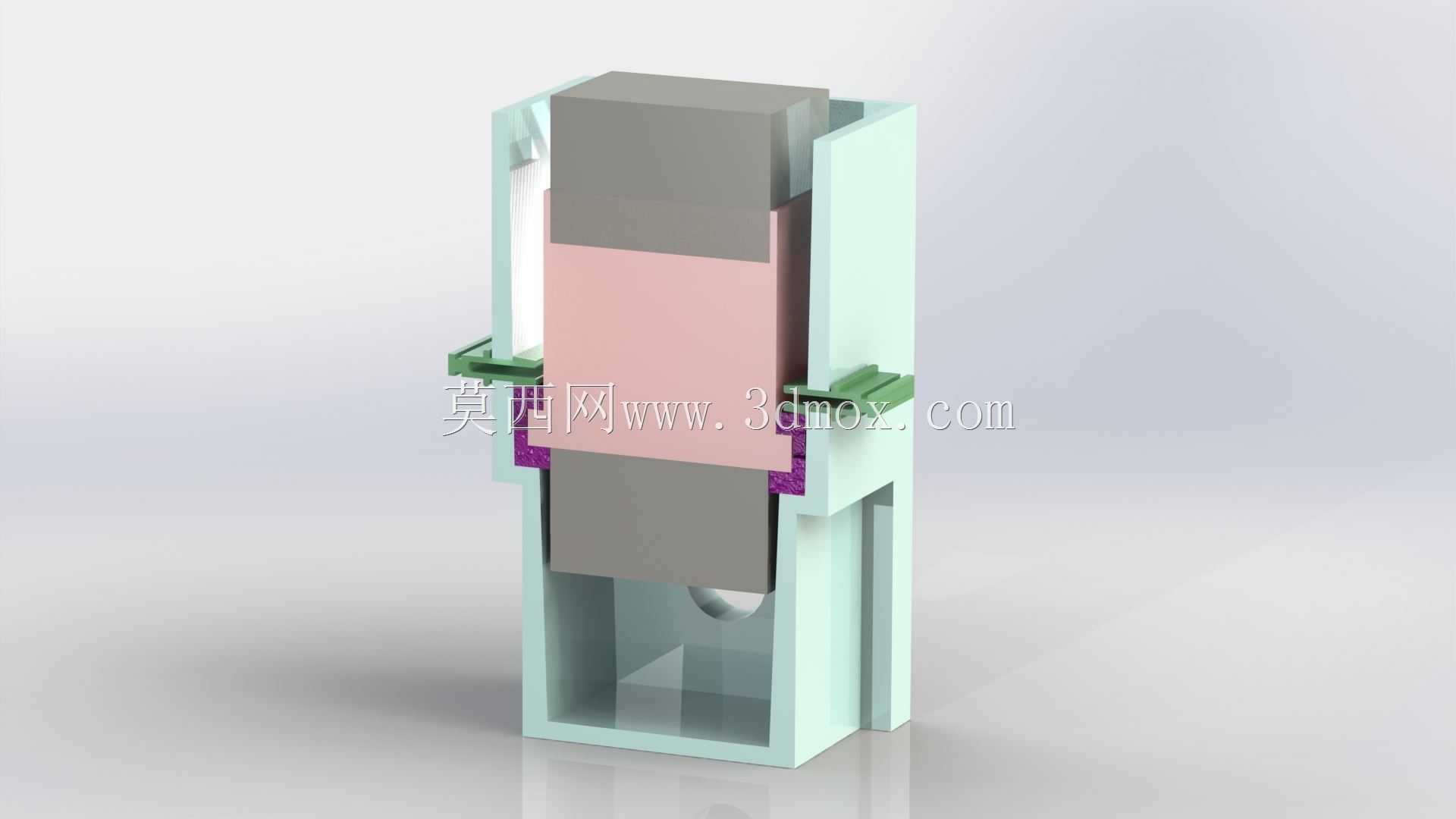

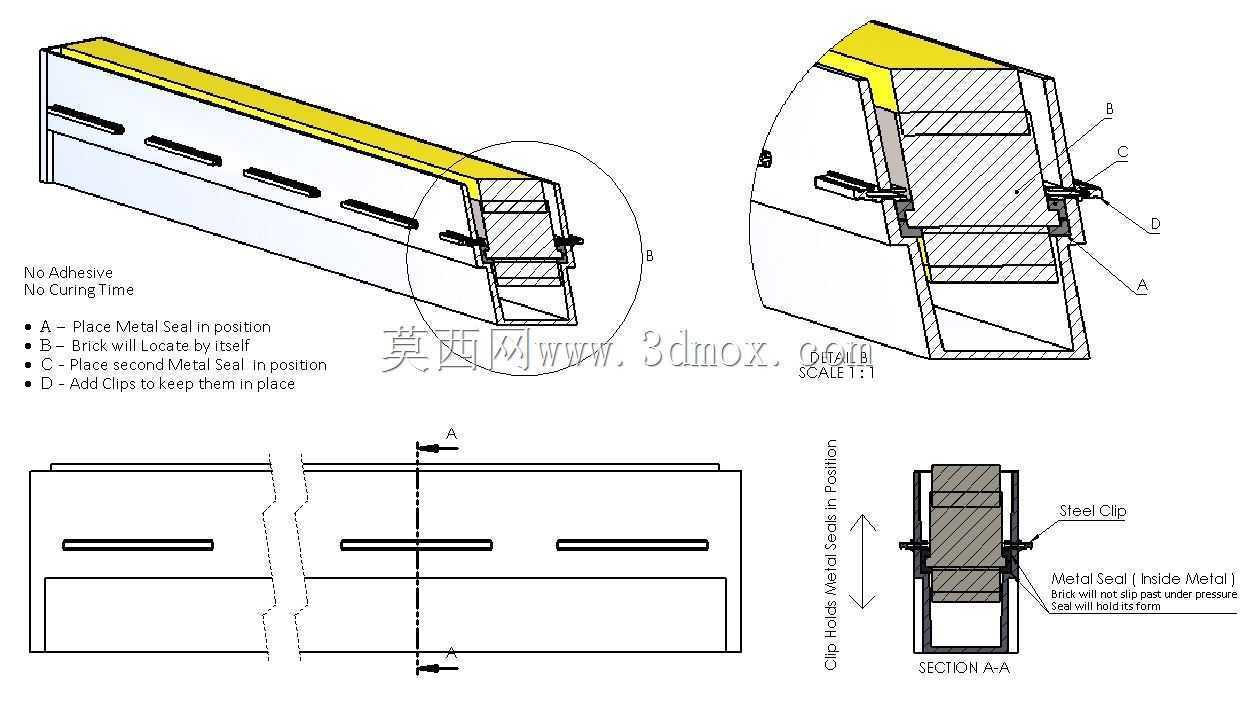

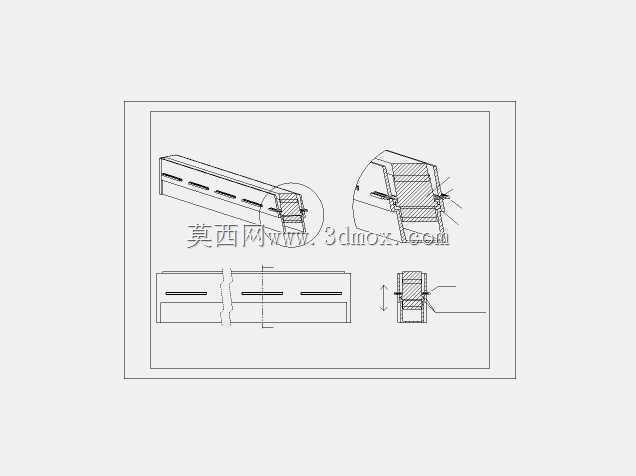

这套结构主要面向建材生产环节的砌块转运、码垛工位设计，解决传统人工搬运砌块时定位不准、夹持易脱落的痛点，适配常规混凝土砌块、加气砖的在线加工流转需求。从结构组成来看，外侧的浅青色框架为主体承载基座，采用对称式立板加底部承托的结构形式，立板内侧预留了直线导向槽，给内部的夹紧组件提供稳定的滑动行程，底部的镂空区域一方面是为了避让工位上的输送辊道，另一方面可适配机械臂末端的快装接口，无需额外转接板就能完成安装固定。中间的粉紫色部件为弹性夹紧块，采用对称分布的设计，接触砌块的面做了微齿形防滑处理，夹紧时不会破坏砌块的边角，同时能提供足够的摩擦力抵消转运过程中的惯性力，上下的灰色块体为硬质限位块，上限位块负责限制砌块装入时的最高位置，保证每次夹持的砌块位置一致性偏差控制在0.2mm以内，下限位块配合底部承托面，避免砌块在竖向出现窜动。两侧的绿色扳扣式锁止件，是为了手动调试工位设计的快锁结构，当设备处于维护状态时，扳动锁止件就能手动固定夹紧组件的位置，不需要启动动力源就能完成砌块的取放测试，降低调试阶段的安全风险。设计时特意将夹紧行程做了可调设计，通过更换不同厚度的限位垫片，就能适配厚度在180mm到240mm之间的常规砌块，不需要更换整套夹持头，减少产线换型的备件成本。安装边界上，整套结构的横向总宽度控制在320mm以内，竖向总高度不超过480mm，不会和现有码垛机械臂的周边防护结构产生干涉，基座背部预留了四个M8的安装螺孔，孔位间距符合通用工业机械臂末端法兰的安装标准，可直接替换现有产线上的老旧夹持头。在实际生产场景中，这套结构可搭配气动或电动动力源使用，夹紧动作的响应时间控制在0.3秒以内，单组夹持结构的额定承载重量可达25kg，完全满足常规建筑砌块的单次夹持转运需求，同时结构上没有复杂的异形曲面，所有零部件都可采用常规的铣削、线切割工艺加工，后期维护时易损件的更换成本极低，夹紧块的磨损更换不需要拆解整套结构，从外侧就能完成拆装作业。
