可拆式T型螺杆夹紧工装结构设计

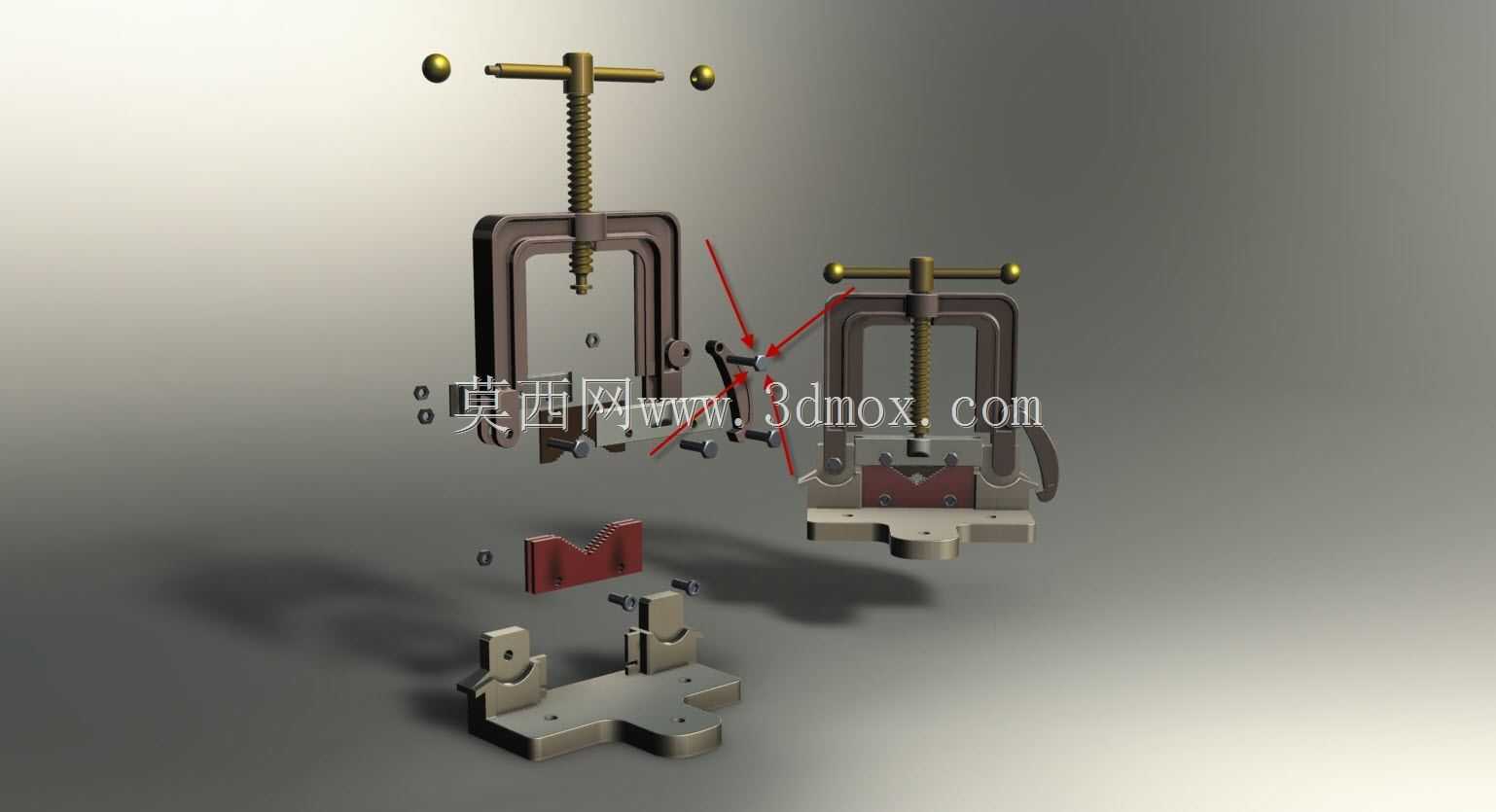

这套手动夹紧工装主要面向小批量零件加工、钳工修配、教学实训场景下的工件夹持作业，区别于常规固定式台虎钳，该结构采用模块化拆分设计，可根据不同工件的夹持需求更换钳口垫块，适配异形件、小型焊接件、塑料样件的固定需求，避免硬钳口对工件表面造成压伤。从结构设计逻辑来看，整套工装以T型螺杆作为核心施力部件，顶端的十字手柄采用两端带球头的结构，增大手动施力时的力臂长度，操作人员无需借助额外加力杆即可获得足够的夹紧力，螺杆与上框架的螺纹配合段做了加长处理，提升升降过程的导向稳定性，避免夹紧时螺杆出现偏摆导致夹持力不均。底座部分采用带定位孔的平板结构，可通过螺栓直接固定在工作台面，也可搭配压板实现临时工位的快速架设，底座上的两个铰接定位座承担活动钳身的导向与支撑作用，活动钳身可沿铰接轴做小范围角度调整，适配带斜面的异形工件夹持，无需额外制作角度垫铁。钳口部分做了分体式设计，V型垫块可直接卡装在活动钳身与固定钳身的卡槽内，加持圆轴类零件时可自动对中，更换平口垫块即可加持方形、板类零件，垫块采用沉头螺钉固定，更换过程无需拆解整个工装主体，现场调整效率更高。整套结构的安装边界控制在常规台虎钳的占地范围内，底座宽度不超过150mm，螺杆最大张开行程可达80mm，可夹持的工件最大厚度不超过70mm，完全覆盖常规钳工实训、小零件机加工序的夹持需求。结构拆解后可分为底座组件、活动钳身组件、螺杆施压组件、可换钳口组件四个部分，各部件之间的连接均采用标准紧固件，后期维护更换易损件时无需非标定制配件，常规五金标准件即可完成替换。在实际使用场景中，这类工装除了用于常规的工件夹持固定，还可用于小型部件的压装作业，借助螺杆的下压力完成小尺寸轴承、销钉的压入装配，相比固定式台钳，其可拆换的结构特性让它能适配更多非标准作业场景，在教学实训场景中，这套拆分式结构也可作为机械装调课程的实操案例，帮助学员理解螺纹施力、铰接导向、模块化夹具的设计逻辑。设计过程中针对螺杆的受力做了针对性优化，螺杆采用梯形螺纹结构，相比普通三角螺纹拥有更好的承重能力与自锁性能，夹紧后不会因为加工过程中的振动出现松脱，框架部分采用U型一体式结构，减少拼接焊缝带来的应力变形，长期受力后也不会出现框架张开的问题。
