艾因赫尔BT-ML 300微型金属车床

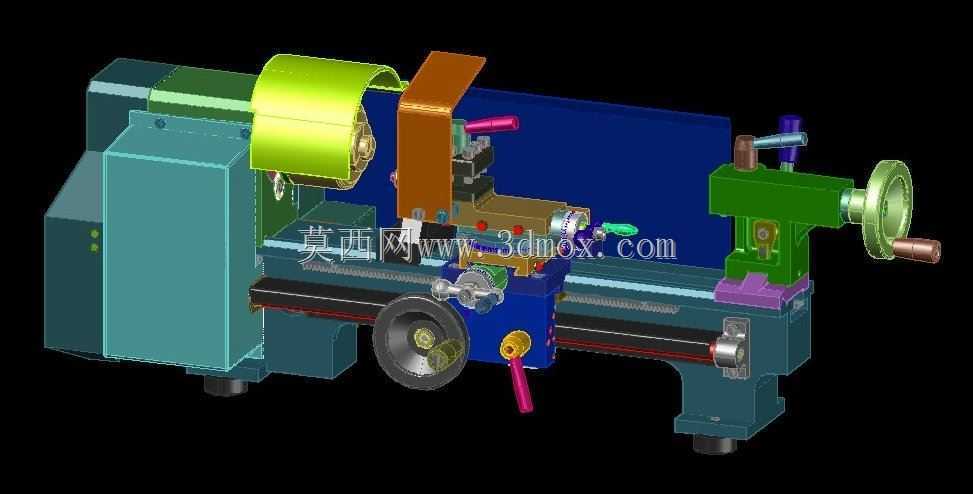

这是整个机器的三维模型，包括除电子设备以外的所有机械部件。我还添加了ACIS.sat格式的模型。我于2019年5月22日上传了新的、完整的CAD模型，因此在此日期之前下载的所有人，请立即下载新的、完整的模型。通过测量进行反向工程。所有测量均使用分辨率为0.01mm的数字游标卡尺进行，且为公制。请注意，我使用红色表示圆形表面，除非它们有螺纹，在这种情况下，直径表示主螺纹直径，标准公制螺纹，除非另有规定（有专用层提供更多信息）。这个模型包括新的身体三维模型，我根据测量数据建模。电机后面的金属板盖安装缺少2个螺纹孔，其余均正确。前电子箱仅用于视觉显示，这就是为什么其安装孔略微偏移的原因。80mm 3爪卡盘未建模，我仅放置了它的实体视觉表示，但这是标准单元，可以轻松导入模型中。该模型在为这些机器设计定制工具时非常有用，也是未来车床设计的起点。我的想法是创建一个可伸缩的车床参数化模型，因此通过选择一些尺寸，像SolidWorks这样的参数化建模工具将自动对其余的尺寸进行标注，这将允许一个相对较小的公司制造一系列不同尺寸的机器
