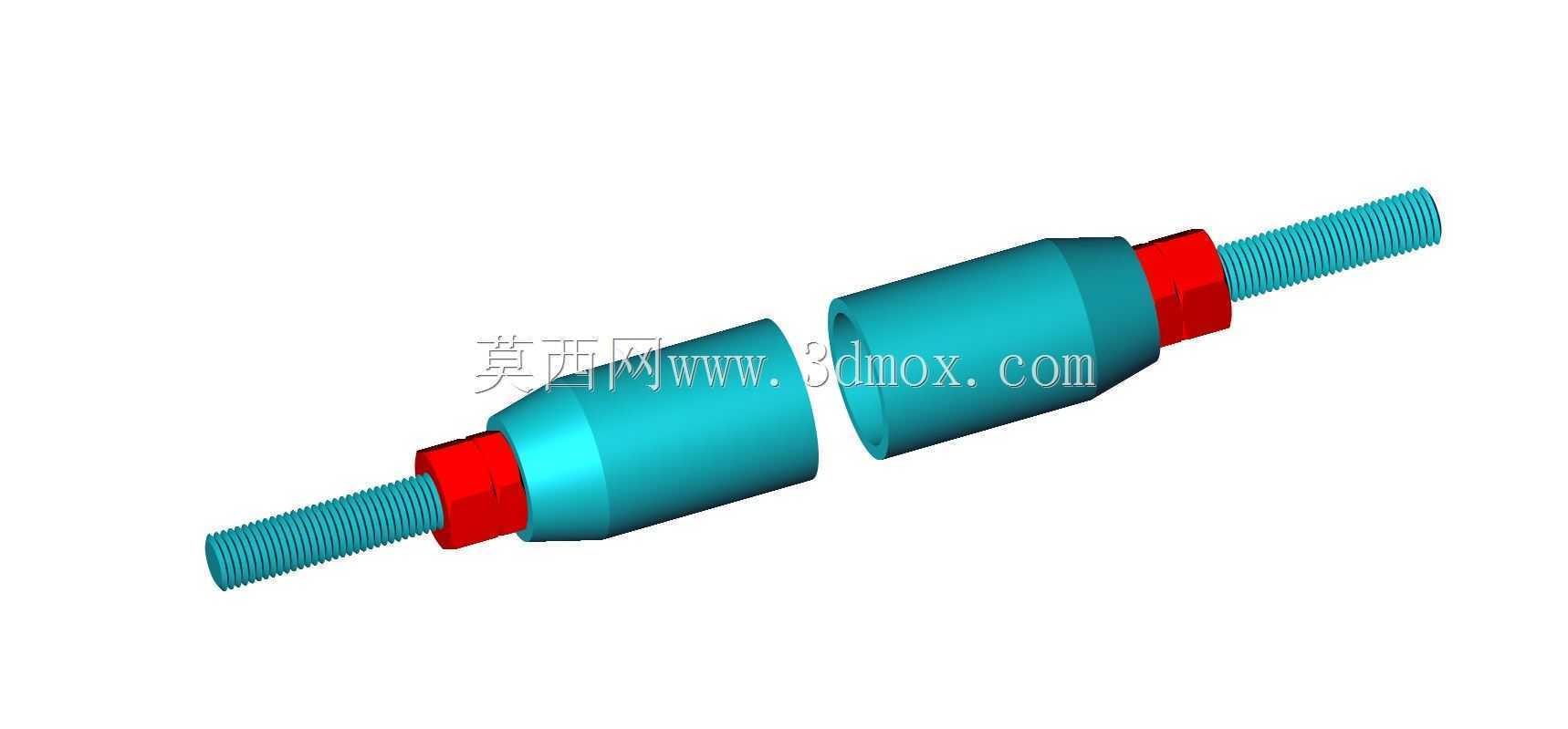

双向外螺纹对接式柱形连接接头结构

这类双向带外螺纹的柱形对接接头，在流体输送管路、机械传动杆系的同轴对接场景中应用十分广泛，日常在气动回路装配、低压液压支路连接、轻型传动杆件的长度拓展工位都能见到它的身影。从实际使用逻辑来看，它的核心作用是实现两段同规格外螺纹构件的同轴刚性连接，不需要额外加工内螺纹对接座，直接通过两端的螺纹段与配套螺母锁紧，就能完成两段构件的轴向固定，相比传统的焊接对接、法兰对接，它的拆装效率更高，后期维护更换时不需要破坏原有管路或杆系的基体结构，在小空间装配场景下的操作便利性优势明显。从设计思路上拆解，主体采用两端收窄的柱形结构，中间段做了等直径的加粗设计，一方面是提升对接位置的整体抗扭、抗弯强度，避免螺纹根部因为应力集中出现断裂失效，另一方面加粗的柱面可以作为装配时的夹持位，方便用扳手等工具卡持完成拧紧操作，不需要额外设计夹持扁位，简化了加工工序。两端的红色锁紧螺母与主体做了明确的视觉区分，装配时可以直观判断螺母是否到位，避免出现漏拧、虚拧的问题，外螺纹段的长度预留了足够的调节余量，允许对接的两段构件存在少量的轴向尺寸偏差，不需要严格控制下料长度就能完成装配，降低了前期零件的加工精度要求。从安装边界来看，这类接头的整体径向尺寸要比配套螺纹的公称直径大30%左右，装配时需要在接头径向预留足够的扳手操作空间，轴向方向因为两端都需要伸出螺纹段与被连接件配合，总长度要比实际对接间隙长两个螺纹旋合长度，选型时需要提前核算安装空间的轴向余量，避免出现装配后长度超差的问题。实际建模过程中，螺纹段采用标准牙型建模，与通用紧固件的螺纹参数完全匹配，螺母与主体的配合间隙控制在合理范围内，既保证装配时的顺畅度，也不会因为间隙过大出现同轴度偏差，中间主体段的外表面做了光滑过渡处理，没有尖锐棱角，避免装配过程中划伤操作人员，也能减少流体输送场景下的介质滞留问题。
