壁挂式显示设备安装承载支架结构

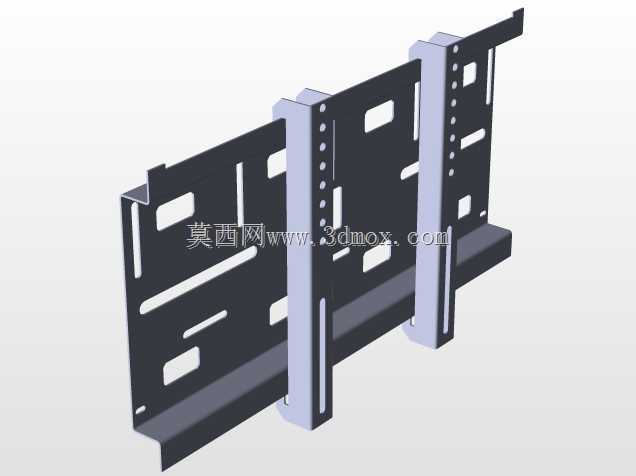

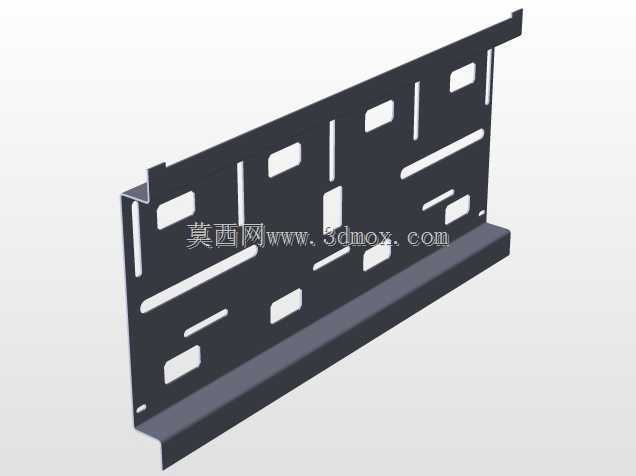

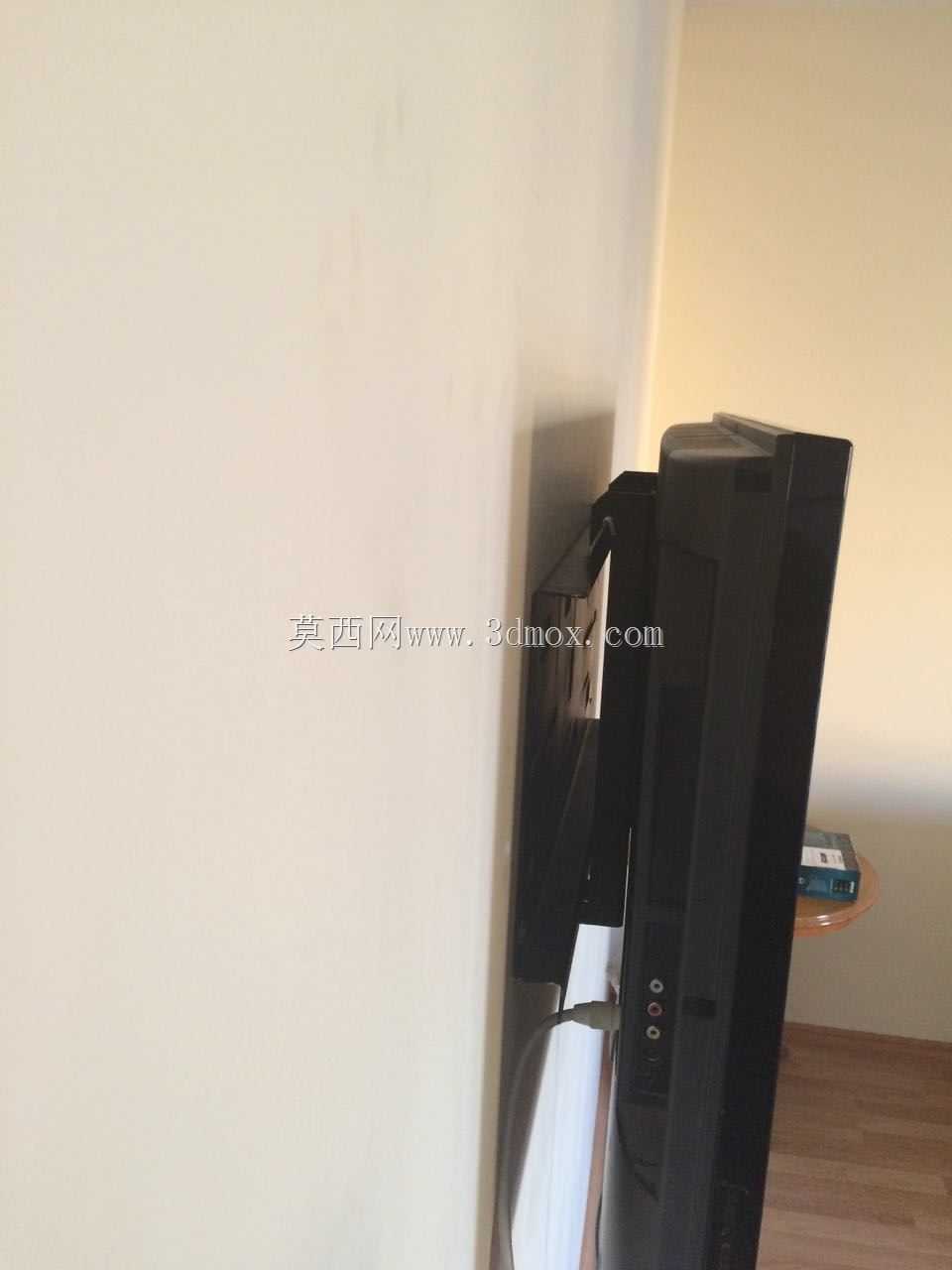

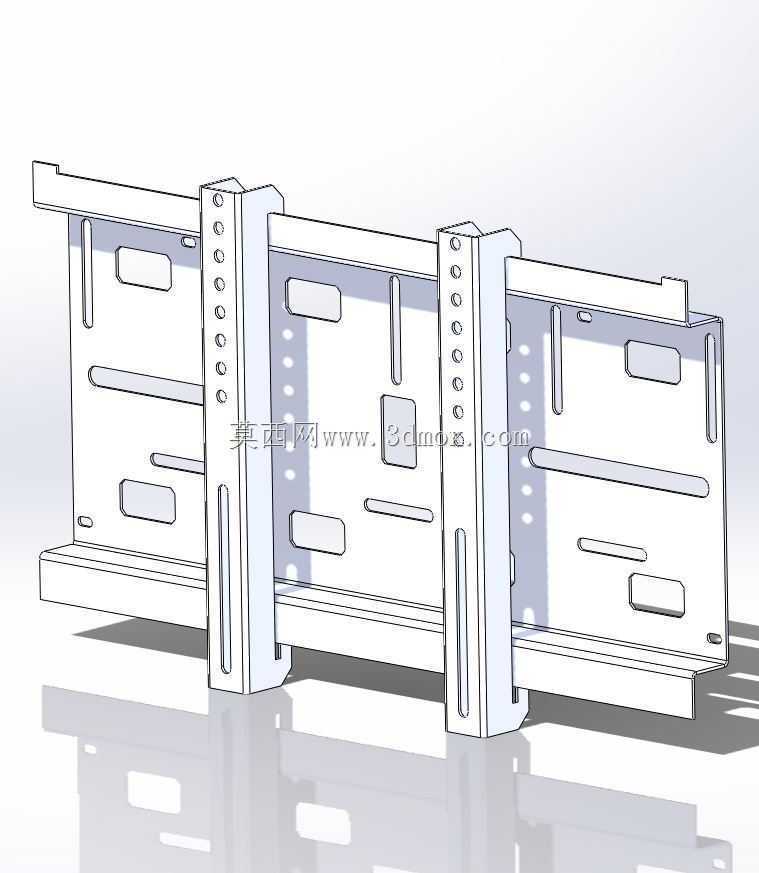

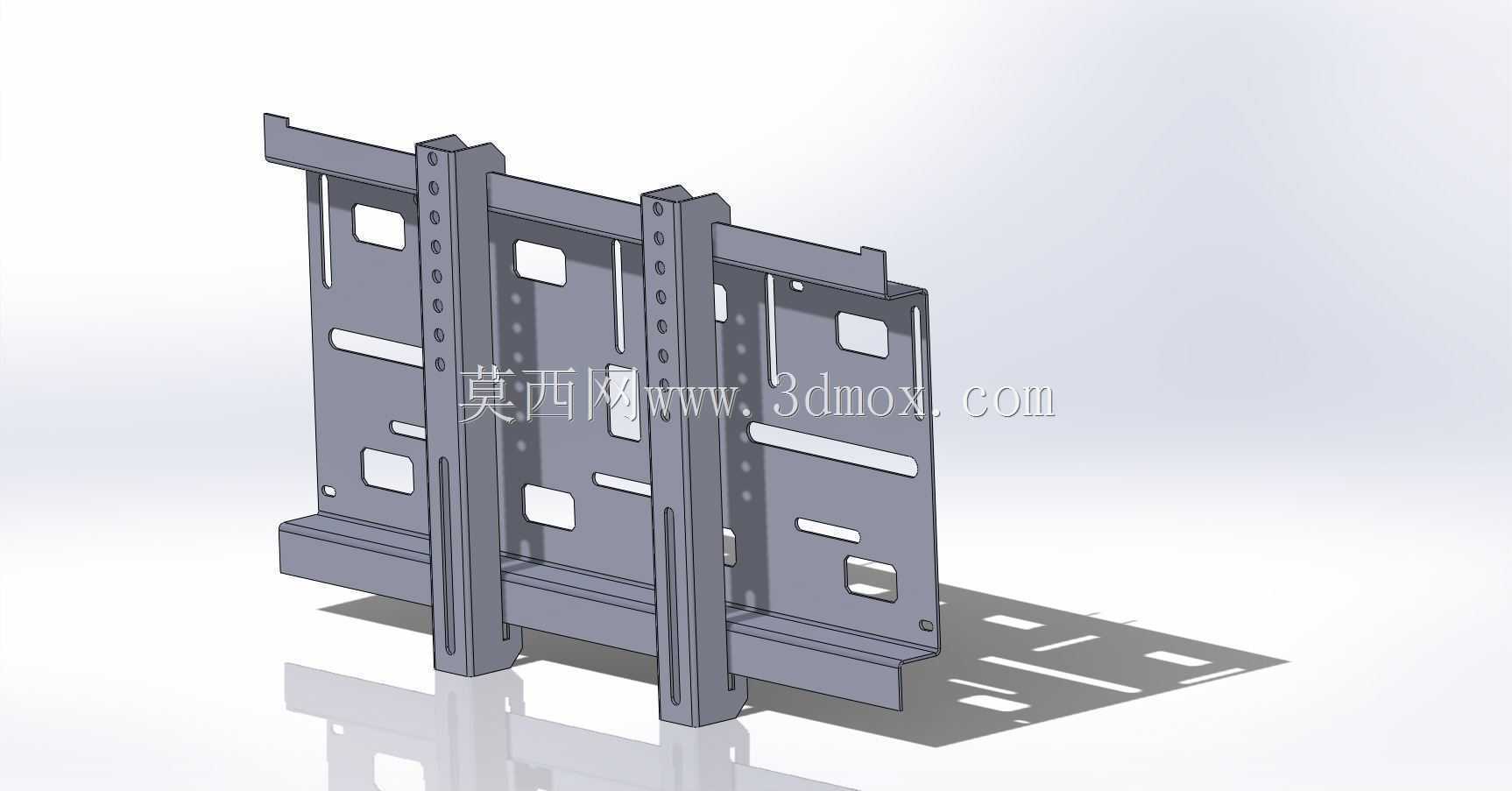

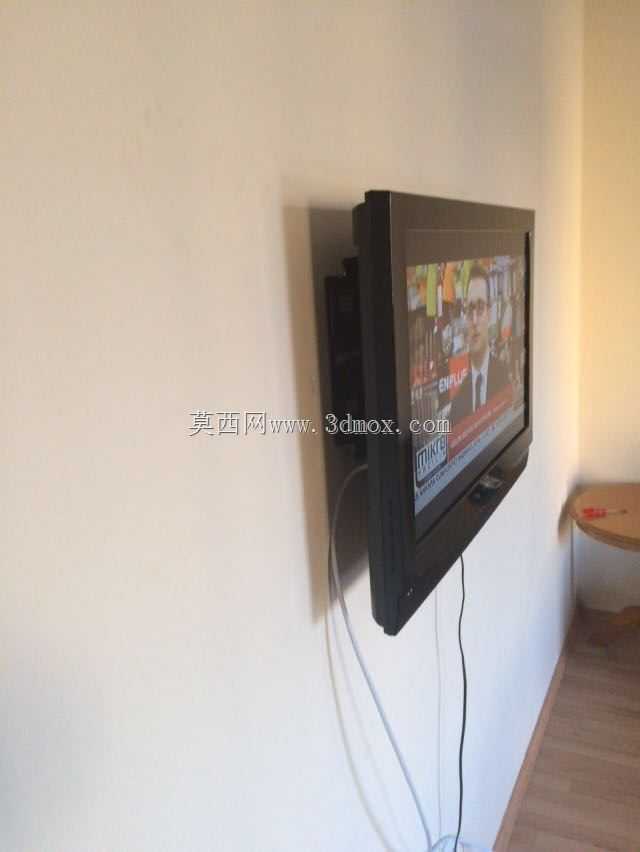

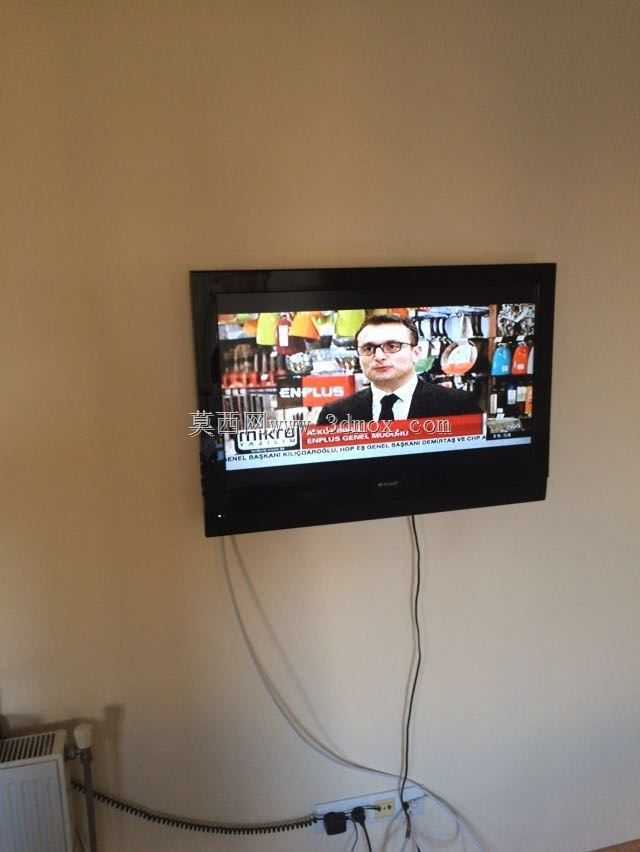

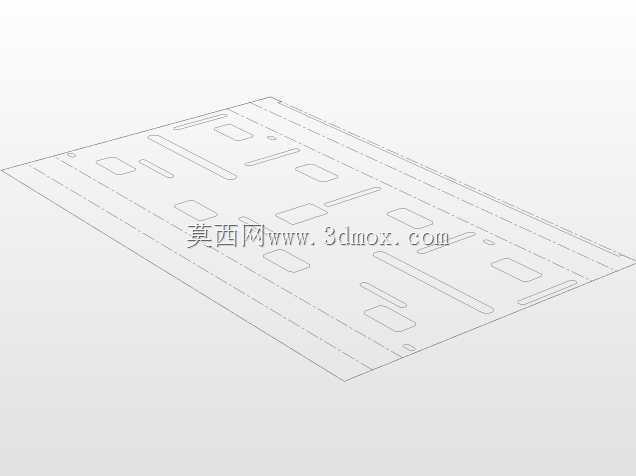

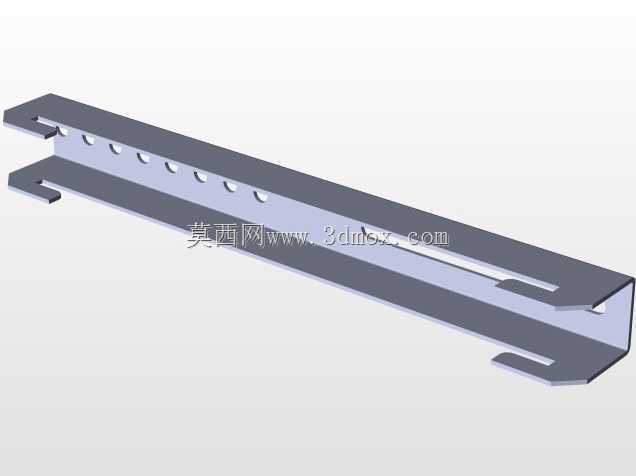

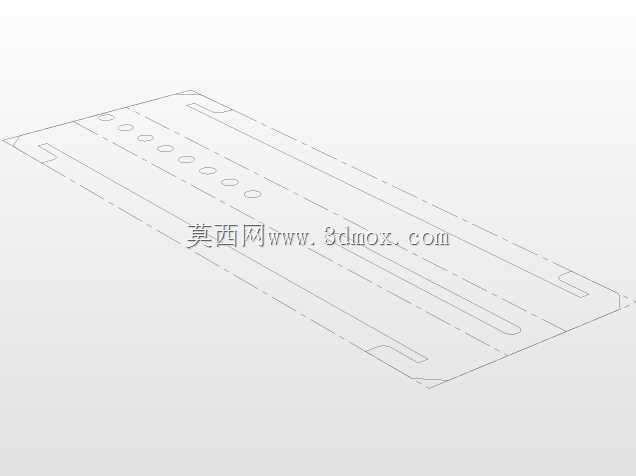

这类壁挂式承载支架主要应用于商用显示、家用影音场景的显示设备墙面安装作业，替代传统落地式放置方案，充分释放室内地面空间，适配平整混凝土墙面、实心砖墙等硬质安装基面，在会议室大屏布置、家庭客厅电视安装、公共区域宣传屏挂载等场景中广泛使用。从结构设计来看，整体采用冷轧钢板冲压折弯成型的钣金架构，主体由两块对称设置的竖向挂装立板与底部承托横梁组焊为一体，立板表面预留多组不同孔距的葫芦形挂孔与长圆形调节孔，可适配不同孔距标准的显示设备背部安装点位，无需额外打孔改造即可兼容主流尺寸的显示设备挂载需求。立板上的竖向等距排布圆孔用于安装高度的档位调节，安装人员可根据观看视线高度需求，快速调整显示设备的挂载高度，长圆孔则预留了安装过程中的水平位置微调余量，降低墙面打孔的定位精度要求，减少现场安装的返工概率。底部承托横梁采用折边加强结构，折弯边高度经过受力核算，可在挂装孔受力之外提供底部承托力，避免长期挂载后出现设备前倾滑落的风险，横梁与立板的连接位置采用满焊处理，焊后打磨平整做表面喷塑处理，既提升整体结构的抗锈蚀能力，也避免尖锐边角划伤安装人员或设备外壳。安装边界方面，支架整体贴墙侧的平面度控制在1mm以内，保证安装后与墙面贴合紧密无翘曲，挂装点位距离墙面的间隙控制在合理范围，既预留了设备接线的操作空间，也避免间隙过大导致设备挂载后出现晃动感。结构受力设计上，通过有限元仿真对挂载状态下的应力分布做了校核，立板上的开孔位置避开了应力集中区域，挂孔边缘做了翻边加强处理，在板材厚度不额外增加的前提下提升孔位的抗剪切能力，可满足常规尺寸显示设备的长期挂载承重需求，不会出现孔位变形、支架弯折的问题。现场安装时，先通过膨胀螺栓将支架整体固定在墙面基面上，再将显示设备背部的挂钉对准支架上的葫芦孔挂入，下移卡紧后即可完成初步挂载，最后通过侧边的紧固螺丝锁定设备位置，防止设备受外力碰撞出现移位脱落。
