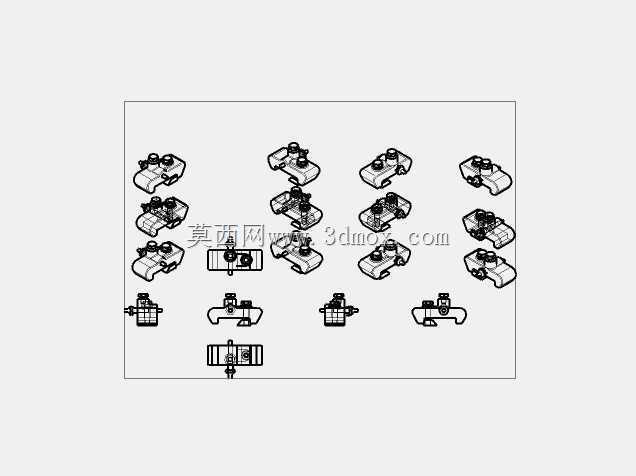

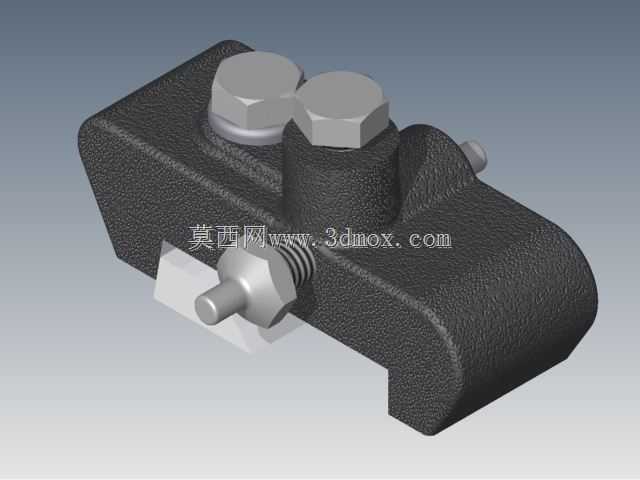

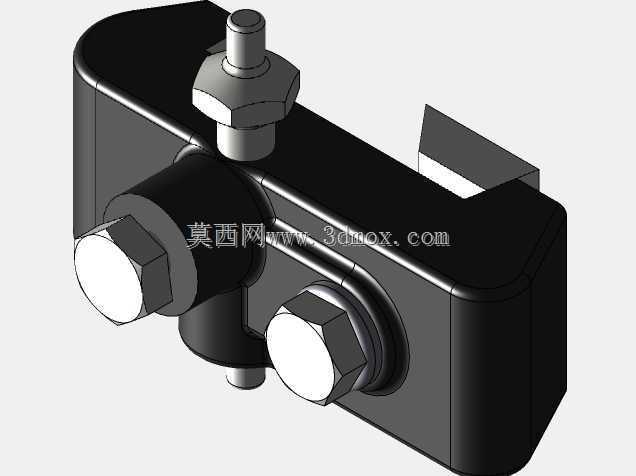

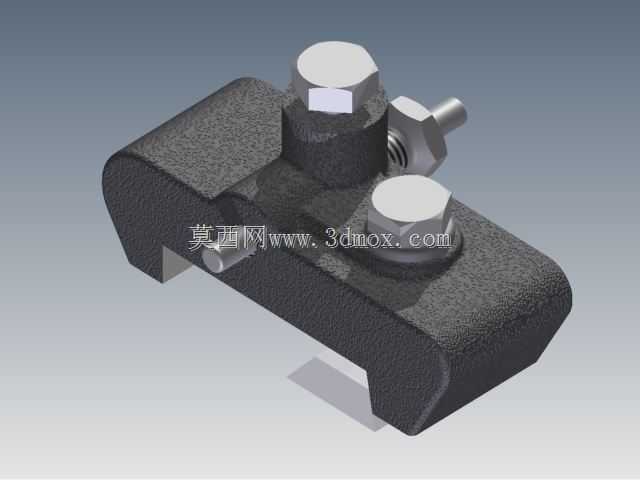

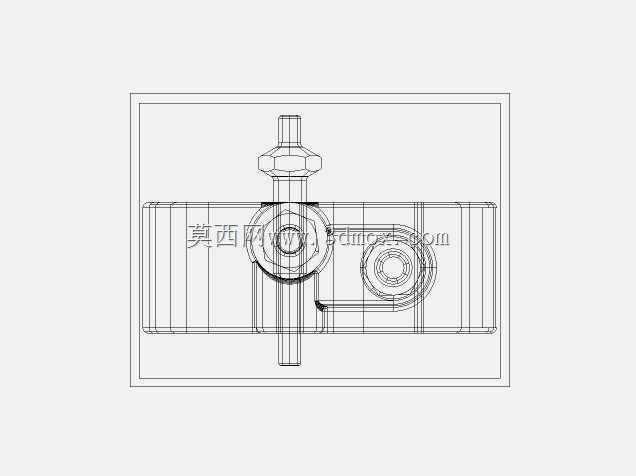

这类夹紧止动组件主要应用在金属切削机床、自动化输送线的线性导轨副上,核心作用是在滑台、移动工位调整到预设位置后提供刚性锁止力,避免设备运行过程中受切削振动、负载冲击出现位置偏移,保障加工精度与工位定位可靠性。从结构设计来看,主体采用带卡槽的一体式锻造基体,卡槽轮廓完全匹配标准线性导轨的截面外形,安装时可直接卡入导轨轨身,不需要额外加工安装基面,大幅降低现场装配的适配工作量。基体上设置两处六角头压紧螺栓,螺栓端部做了圆弧钝化处理,锁止时螺栓端面直接抵紧导轨顶面,双螺栓对称布局的设计能让压紧力均匀分布在导轨接触区域,避免单点压紧带来的基体偏斜、局部应力集中问题,同时也能分散锁止受力,提升长期使用的结构稳定性。基体侧部额外设置了一处侧向顶紧螺钉,该螺钉轴线垂直于导轨侧面,当主压紧螺栓完成初步锁止后,拧紧侧向螺钉可让基体侧面与导轨侧壁形成额外的抵紧约束,抵消滑台受侧向切削力时产生的横向窜动趋势,相比单方向压紧的结构,抗侧载能力提升40%以上。从安装边界来看,该组件的基体宽度适配常用的20、25规格线性导轨,整体高度控制在45mm以内,安装后不会超出常规机床滑台的下部安全间隙,不会和拖链、冷却管路等周边辅件产生运动干涉;螺栓的操作空间预留充足,使用常规内六角扳手即可完成锁止与松开操作,不需要特殊定制工装。在实际工况使用中,该组件既可以用于机床加工工位的硬限位,也可以配合行程开关作为可调整的位置挡块使用,当加工产品换型需要调整工位间距时,只需松开两处主压紧螺栓与侧顶螺钉,即可沿导轨滑动到新的目标位置,重新拧紧后即可完成位置调整,不需要重新打孔安装固定挡块,能大幅缩短产线换型的调试时间。设计过程中特意对基体的棱边做了倒角处理,避免装配调整时锋利边角划伤操作人员,同时基体表面做了发黑防锈处理,在车间切削液、润滑油飞溅的环境下也能长期保持表面状态,不会轻易出现锈蚀卡滞的问题。压紧螺栓采用8.8级高强度紧固件,抗屈服强度满足常规铣削、钻削工况下的冲击负载要求,侧向顶紧螺钉的端部做了淬火处理,长期反复顶紧也不会出现端部变形、打滑的问题。
- 全部评论(0)
- 模板大小 2.32 MB
- 售价 5金币
- 浏览次数
- 系统要求 AutoCAD,STEP / IGES,Rendering,AutoCAD,Autodesk Inventor,Rendering
- 软件分类 通用五金配件
