十二万立方米日处理量污水厂厂区布局

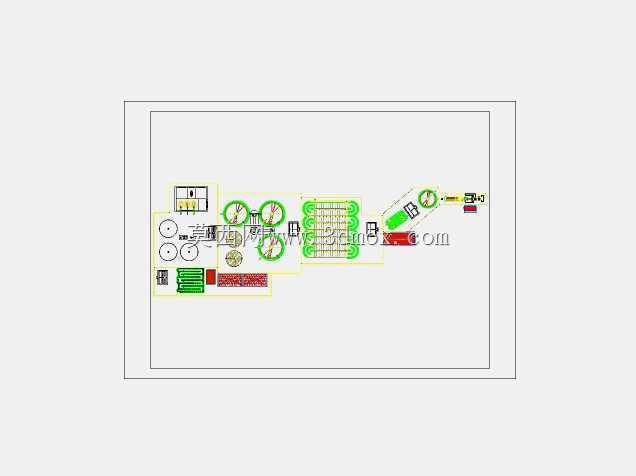

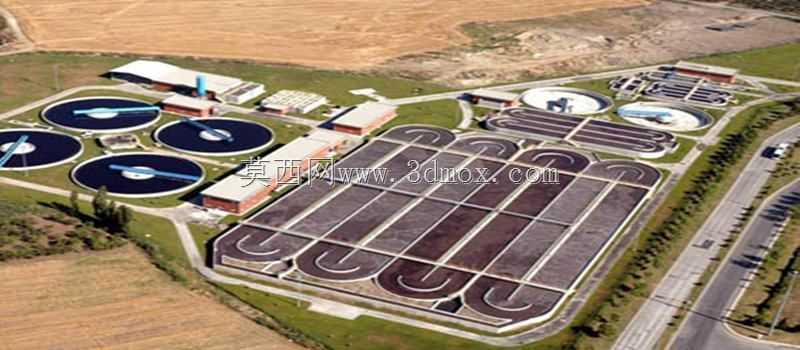

这套三维场景完整还原了大型市政污水处理厂的全流程构筑物排布，核心处理单元按水力流程依次展开，从进厂端的粗格栅进水泵房开始，依次衔接初沉池、生物反应池、二沉池、深度处理区，最终出水接入消毒计量渠，所有构筑物的相对位置、连通管廊走向都按照实际厂区的工艺逻辑搭建，没有出现流程折返或者管线交叉的不合理布局。做这类厂区三维建模的时候，首先要卡准的是各处理单元的水力高程差，整个厂区的水流依靠重力逐级推进，只有在进厂提升和污泥回流环节设置泵组，因此每个构筑物的水面标高、池体顶标高、厂区地面坡度都要对应匹配，不然现场施工的时候会出现积水或者水流不畅的问题。图中左侧的四座圆形辐流式沉淀池，直径按照十二万立方米的日处理规模匹配，单座设计表面负荷控制在常规市政污水的合理区间，池边深度、中心传动刮泥机的安装空间、周边走道的宽度都预留了足够的检修余量，池体之间的连通渠道宽度也按照峰值流量校核过，不会出现雨季溢流的情况。画面中部的大型矩形池体是氧化沟工艺的生物处理段，采用多沟串联的布置形式，曝气转碟的安装位置、导流墙的走向、出水堰的布置都在模型里有明确体现，池体的总容积按照污泥负荷和停留时间计算得出，长宽比也符合推流式反应器的设计要求，避免出现短流或者死区。厂区内部的道路环通所有构筑物，主干道宽度满足大型设备吊装和药剂运输车辆的通行要求，支路可以直达每个池体的检修口，污泥处理区、鼓风机房、加药间这些附属建筑都布置在夏季主导风向的下风向，减少异味和噪声对办公区域的影响。建模过程中所有构筑物的外形尺寸都严格对应工艺计算结果，池壁厚度、覆土深度、地下管线的埋深都预留了施工余量，安装边界和周边道路、绿化带的距离也符合防火和检修规范，不管是用来做工艺方案汇报、施工交底，还是给后续的厂区扩初设计提供空间参考，都能直接对应到实际工程的尺寸逻辑，不会出现比例失调或者布局违背工艺常识的问题。
