双列反渗透膜组水处理集成装置

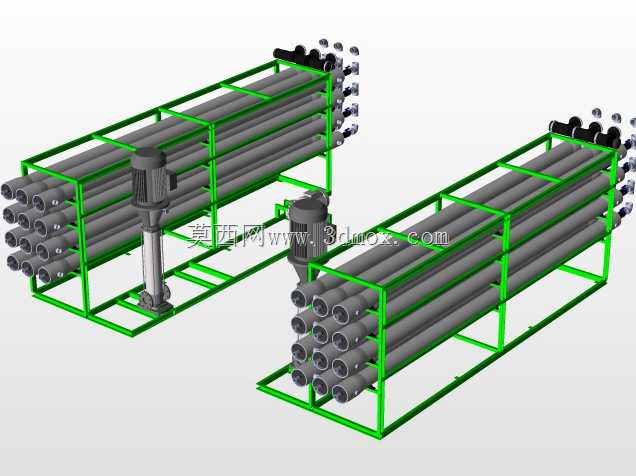

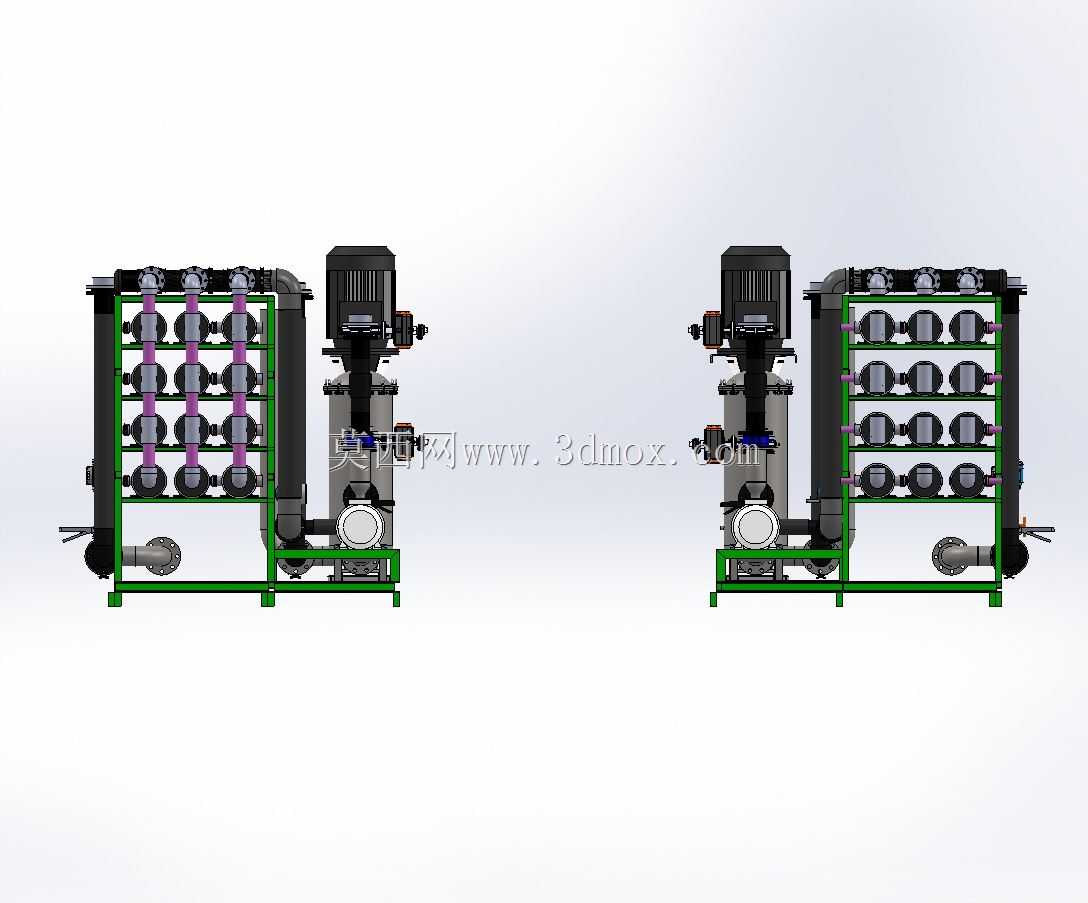

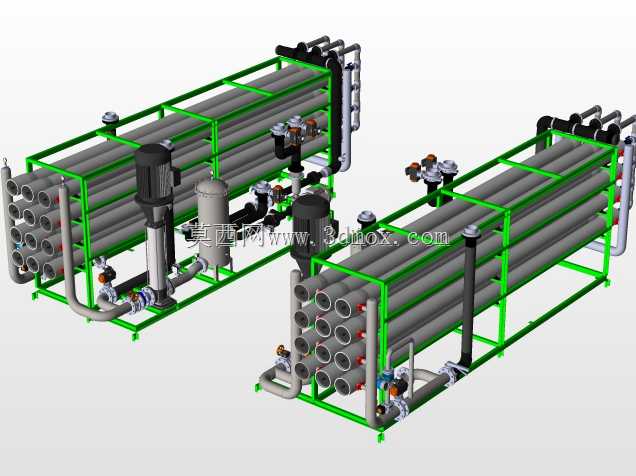

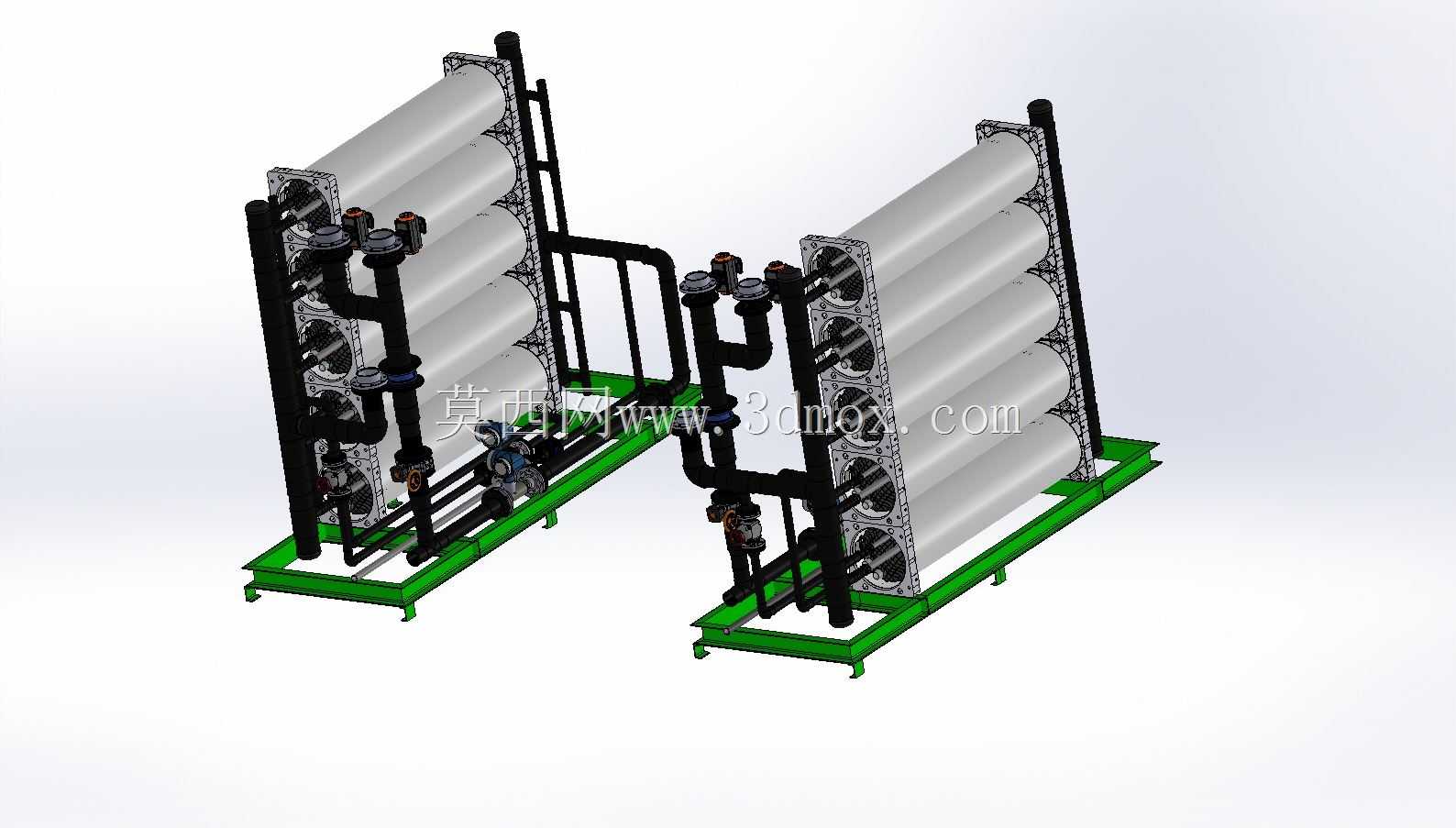

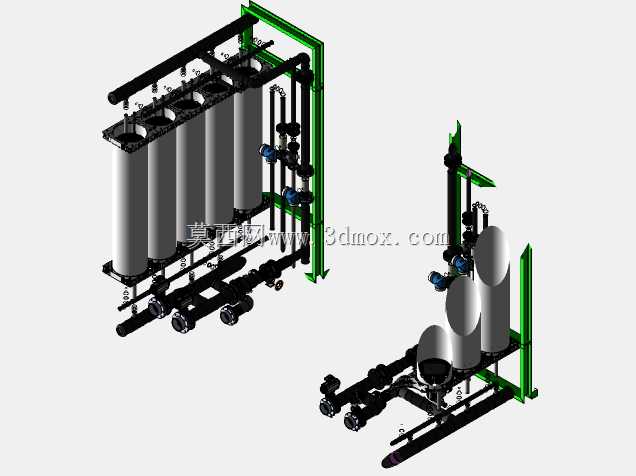

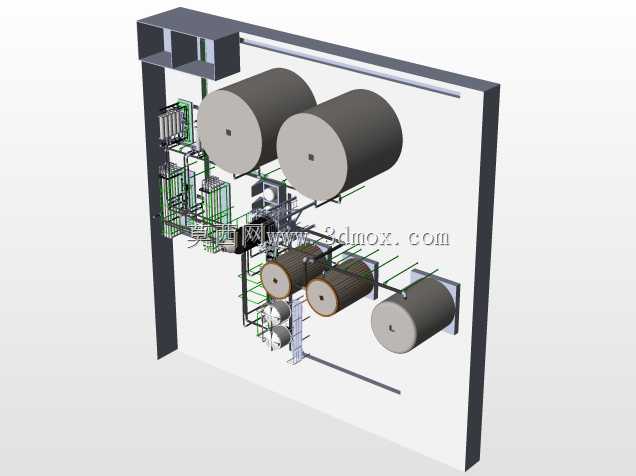

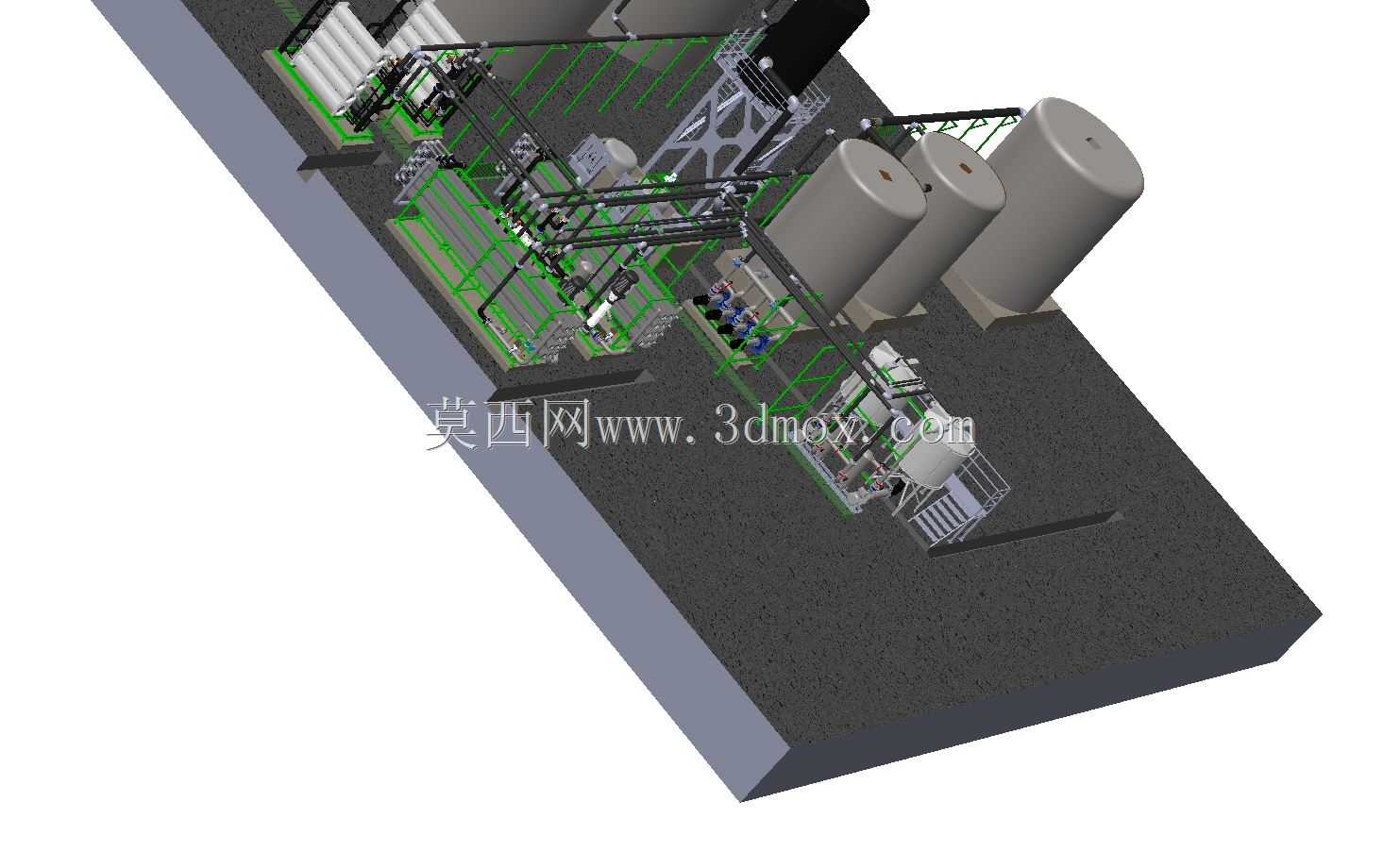

　　这套双列排布的膜处理集成装置，主要面向工业纯水制备、中水回用、工业废水深度处理场景，在电子级超纯水生产、化工工艺水循环、市政中水回用项目中作为核心过滤分离单元使用，承担水体中溶解性盐类、小分子有机物、微生物截留的核心功能，是反渗透工艺段的核心承载结构。从结构布局来看，装置采用对称双列撬装设计，每列竖向排布五支卷式膜元件，膜壳采用侧联接口布局，配套的进水、浓水、产水管路全部集成在撬体框架内侧，整体撬座采用型钢焊接成型，底部预留叉车孔位与地脚安装孔，可直接整体吊装就位，无需现场二次拆解管路，大幅缩减现场安装的配管工作量。设计阶段优先考虑了膜元件的更换维护空间，每列膜壳端部预留了不小于单支膜长度的抽拉空间，

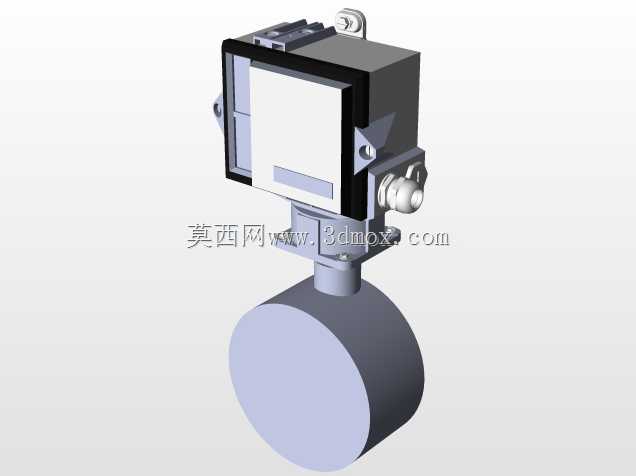

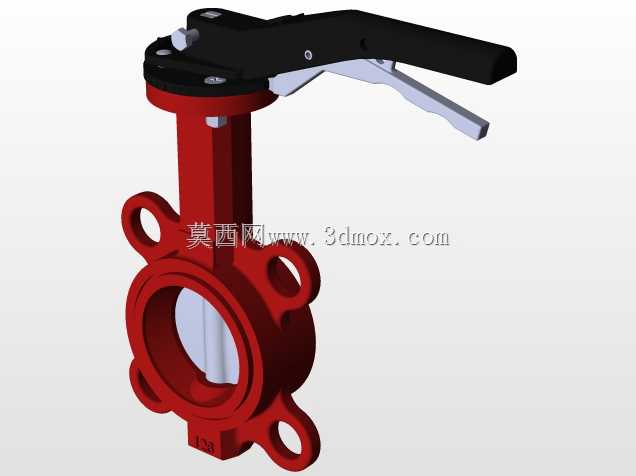

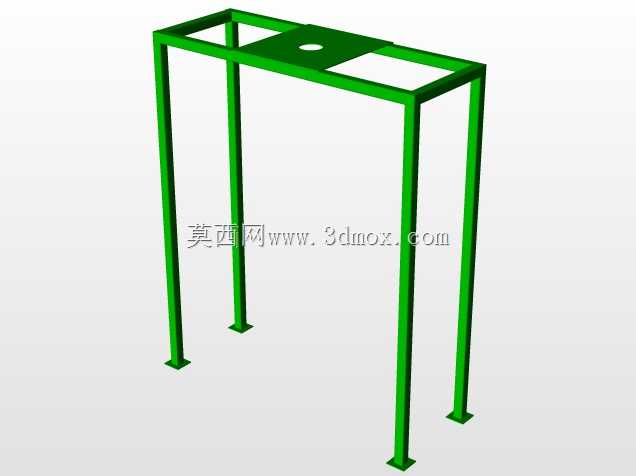

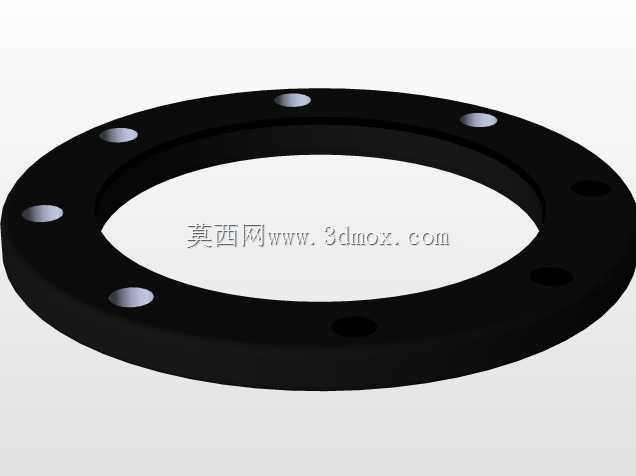

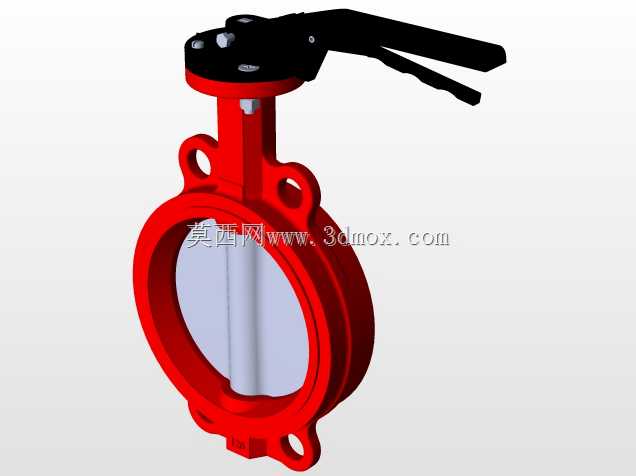

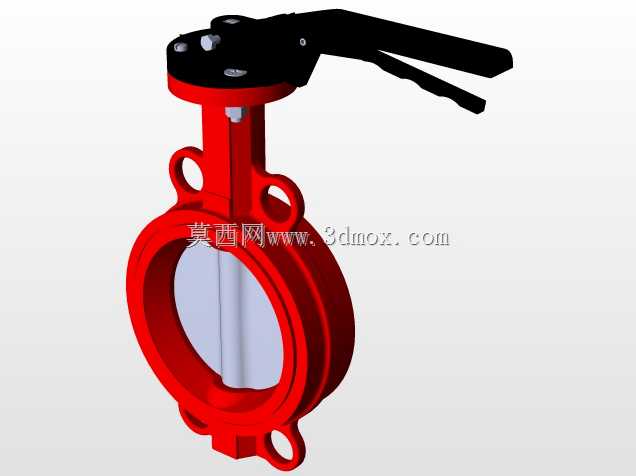

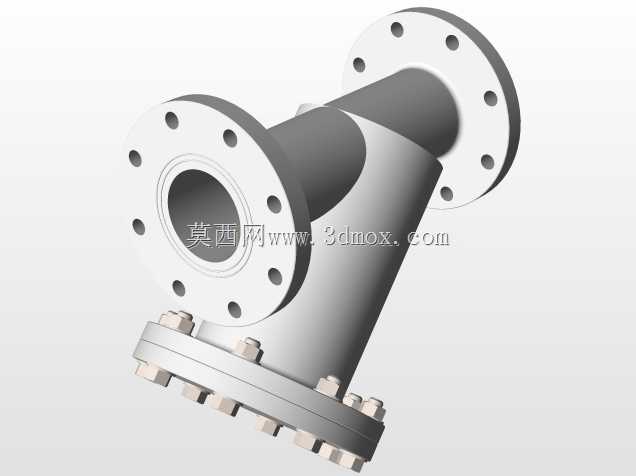

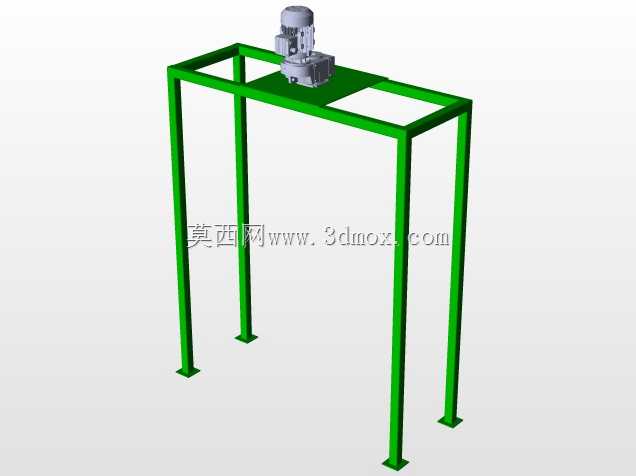

　　日常更换膜元件时无需拆卸周边主管路，仅需拆开对应膜壳端盖即可完成元件抽换，降低后期运维的操作难度。管路系统采用分段式法兰与卡箍结合的连接方式，进水主管路设置流量调节阀与压力检测接口，可根据进水水质调整单组膜列的进水压力与流量，每支膜壳的产水侧单独设置取样阀，方便运维阶段快速定位出现性能衰减的膜元件，避免整列拆解排查。撬体框架采用碳钢型材做防腐喷涂处理，膜壳固定抱箍采用弧形橡胶垫衬设计，既可以避免膜壳运行过程中出现振动移位，也能缓冲设备启停阶段的水锤冲击，保护膜壳端部密封结构。从安装边界来看，单组撬体的宽度控制在常规工业厂房通道的通行宽度范围内，可直接通过标准厂房门运输就位，撬体底部的调平地脚可适配不同平整度的安装地面，

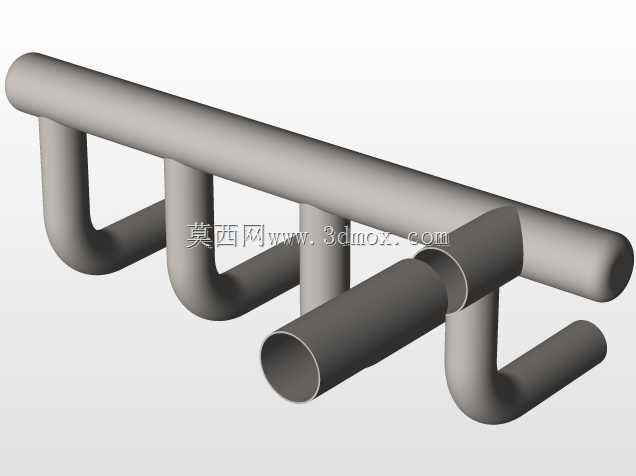

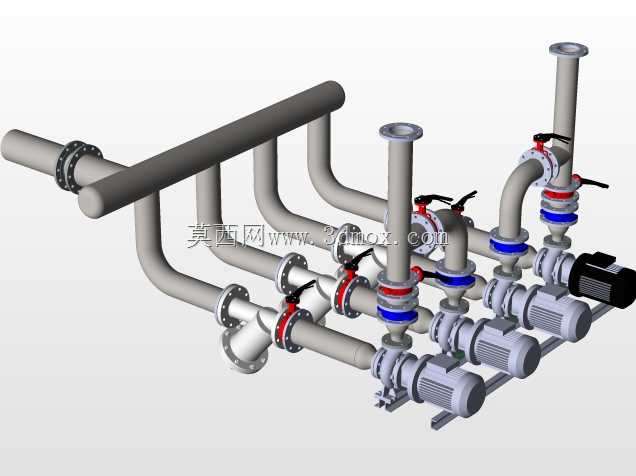

　　无需额外做高精度混凝土基础，降低现场基建成本。设备运行阶段，进水通过高压泵送入进水主管，经布水支管均匀分配到每支膜壳的进水端，在压力驱动下水分子透过膜层进入产水管路汇集，被截留的盐分、杂质随浓水沿浓水管路排出，整套管路的流速设计控制在膜元件推荐的湍流区间，避免膜面出现浓差极化结垢问题，延长膜元件的化学清洗周期。设计过程中对管路的支撑点做了等距排布，每间隔一定距离设置管路管卡，避免长距离管路在水流冲击下出现共振，同时在管路的低点设置排污口，设备长期停机时可排空管路内残留积水，防止冬季低温环境下管路冻裂，也避免残留水体滋生微生物污染膜元件。膜列之间的操作通道预留了足够的阀门操作空间，日常调整阀门开度、读取仪表数据时无需探身到管路间隙内，操作安全性更高。整套装置的结构设计完全匹配工业水处理项目的安装、运维、运行全流程需求，没有冗余的结构件，所有管路走向都沿框架边缘排布，既压缩了整体占地空间，也让整个装置的外观整洁规整，方便后期做外护封装。
