五万吨级井水处理站整体布局结构

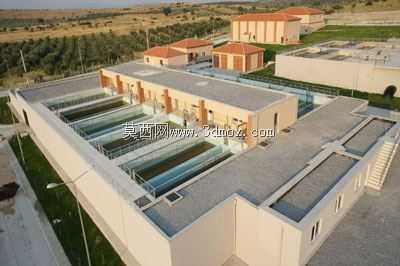

　　这套井水处理站的三维结构完整还原了规模化地下水净化厂区的实际排布逻辑，针对日处理五万吨的供水规模做了全流程的构筑物适配，从进水端到出水端的功能区块衔接完全贴合市政供水项目的落地要求。在实际应用场景中，这类处理站主要服务于城镇集中供水、工业园区生产供水的前置净化环节，直接对接地下深水井的原水输送管线，处理后的出水可满足生活饮用水或工业生产用水的水质标准，整套设施的排布充分考虑了北方郊野地块的地形特点，所有构筑物沿地势平缓区域依次排布，减少土方开挖量的同时，也能借助自然坡度实现部分工艺段的重力流输水，降低日常运行的动力消耗。

　　从功能分区来看，厂区内的长条形敞口池体为核心处理单元，依次承担原水沉淀、多级过滤、渗透净化的工艺作用，池体之间的连通管线做了隐藏式排布，在三维结构中可以看到池体顶部预留的设备安装槽位，可直接适配刮泥机、反冲洗管路、水质监测探头的安装需求，池壁的检修通道宽度预留了1.2米的操作空间，满足日常巡检和设备维护的人员通行要求。厂区内的几栋单层附属建筑分别承担加药间、配电间、中控室、水质化验室的功能，建筑的出入口全部朝向厂区主巡检通道，位置设置在核心处理池体的上风侧，避免加药过程中的挥发性气体对日常办公区域造成影响，建筑周边的硬化场地预留了药剂运输车辆的回转空间，可满足5吨级货运车辆的停靠装卸需求。

　　设计过程中针对水处理工艺的反冲洗环节做了专门的管路布局优化，反冲洗产生的废水不会直接外排，而是通过专门的回流管线回到前端沉淀段重新处理，减少水资源的浪费，同时在池体的边角位置做了圆弧过渡处理，避免长期运行过程中泥沙淤积形成死角。整套设施的安装边界充分考虑了远期扩容的预留空间，在核心处理池体的北侧预留了同规模池体的建设场地，现有管线接口已经做了预埋处理，后续扩容时不需要对现有厂区的管线进行大规模拆改。厂区的围墙、巡检道路、照明设施的排布也完全贴合实际运维需求，主巡检道路采用环形布局，可直达每一个构筑物的检修口位置，应急情况下抢修车辆可直接开到设备故障点，不需要长距离搬运维修配件。

　　从结构细节来看，所有池体的深度根据不同工艺段的水力停留时间做了差异化设计，沉淀段的池深最大，可满足原水中泥沙颗粒的自然沉降要求，过滤段的池体内部预留了滤料层的安装高度，顶部的操作平台做了防滑处理，周边的防护栏杆高度符合工业设施的安全防护标准。加药间内部预留了溶药装置、计量泵的安装位置，管线走向直接对接各个池体的投加点，可根据原水的水质情况灵活调整混凝剂、消毒剂的投加量。配电间的位置靠近厂区的进线端，减少高压线缆的铺设长度，降低线路损耗，中控室的观察窗可直接看到核心处理池体的运行状态，日常巡检人员在室内就能观察到池面的大致情况。
