低成本开源简易急救呼吸辅助装置结构

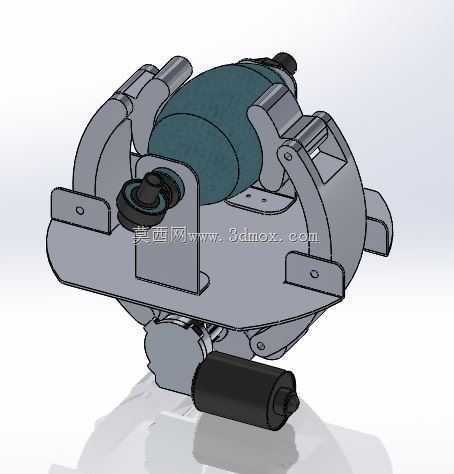

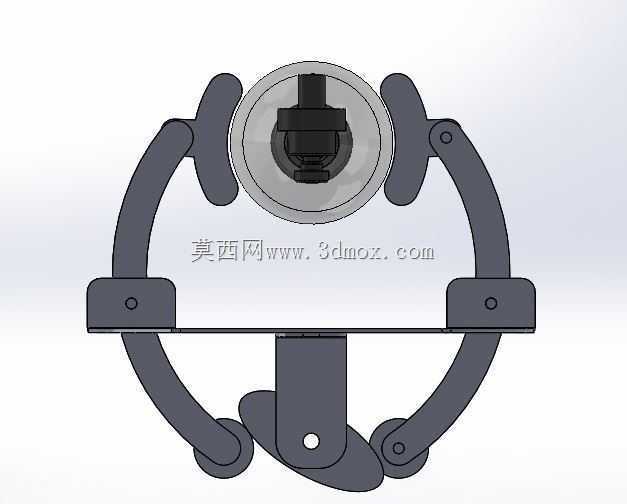

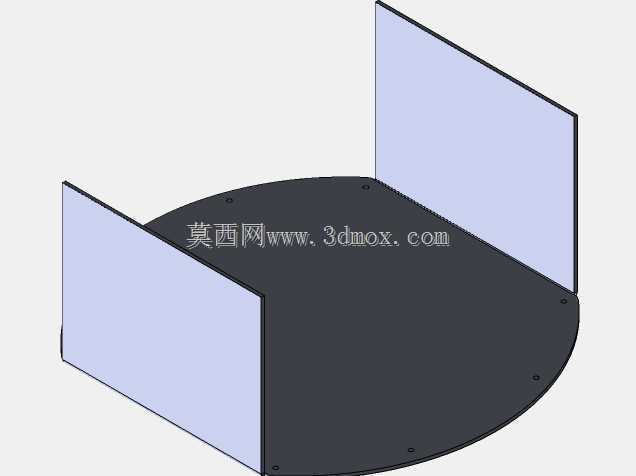

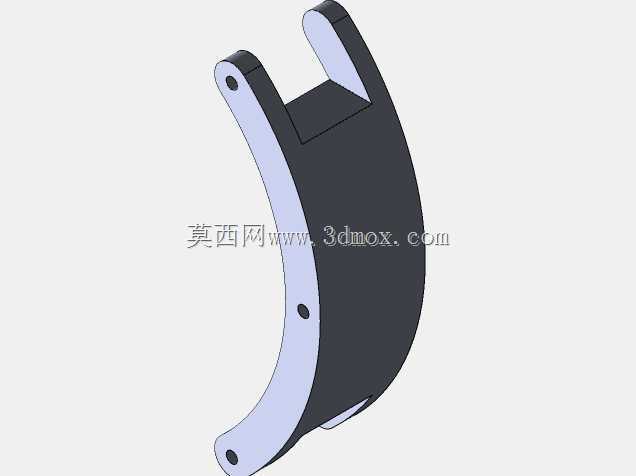

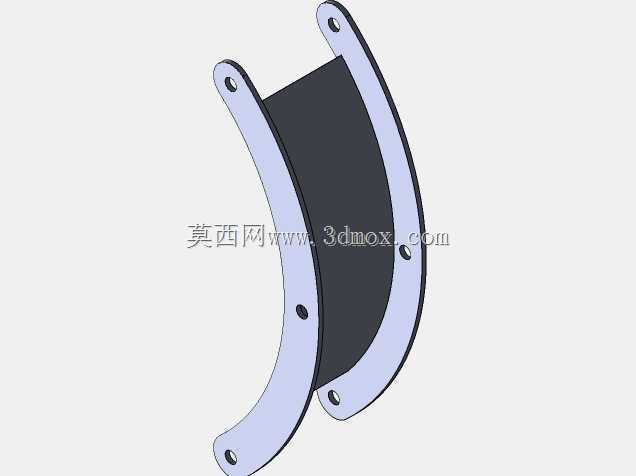

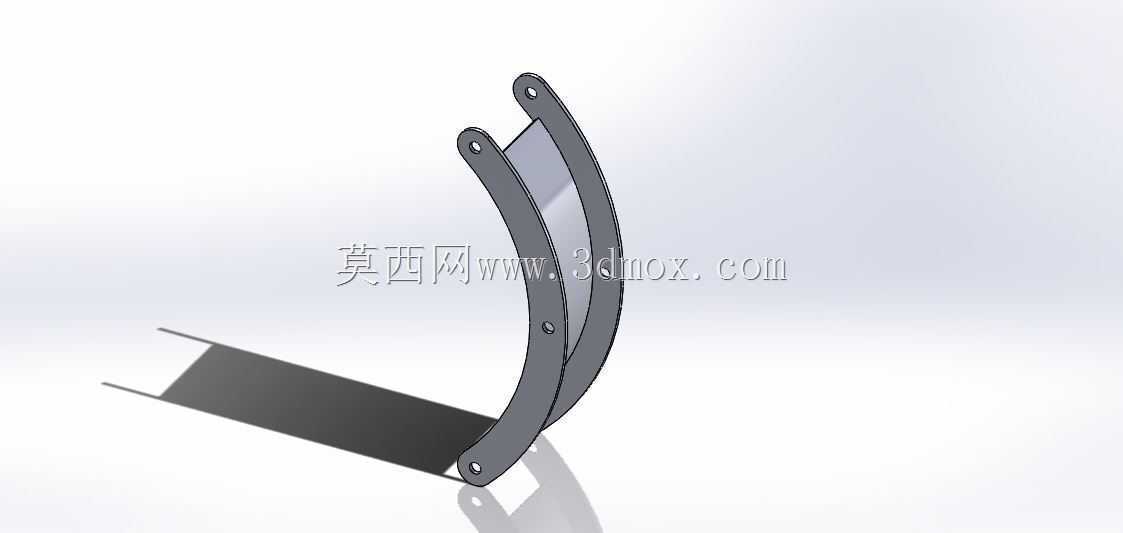

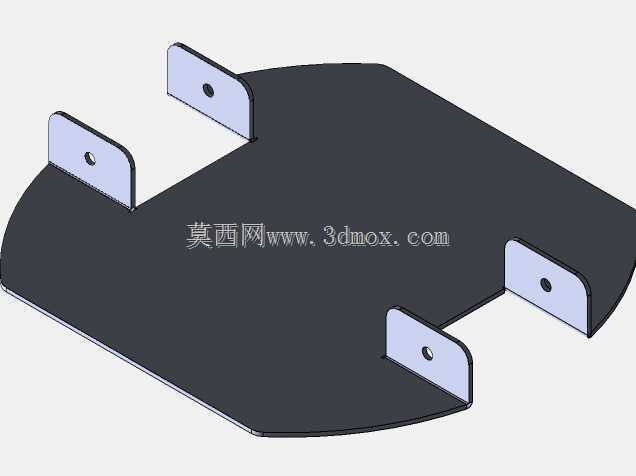

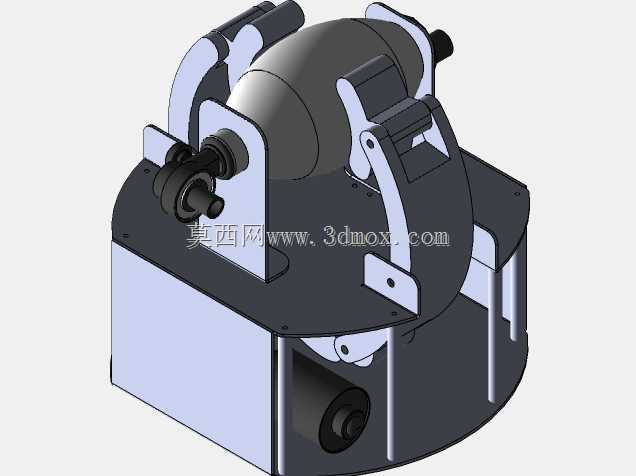

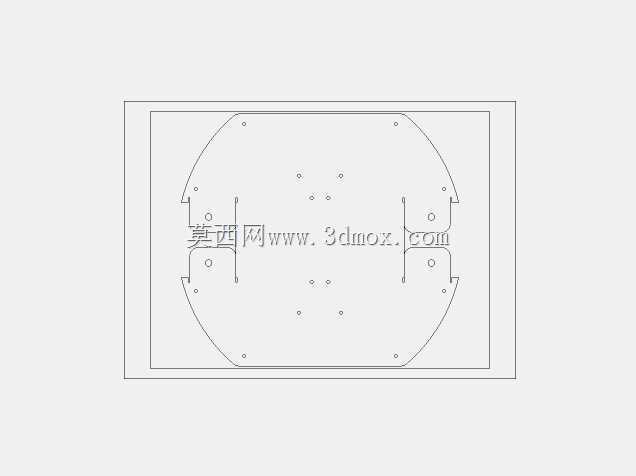

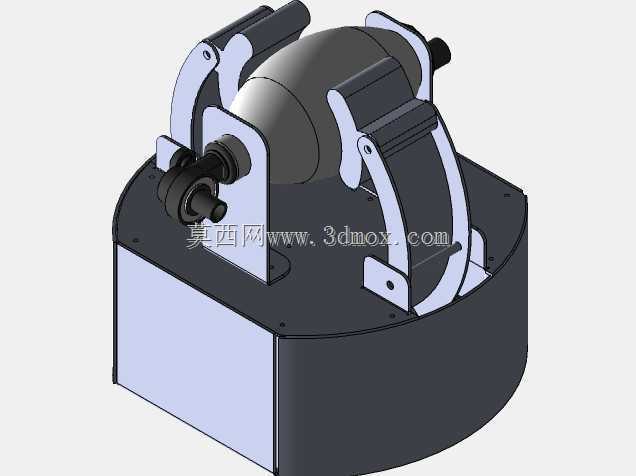

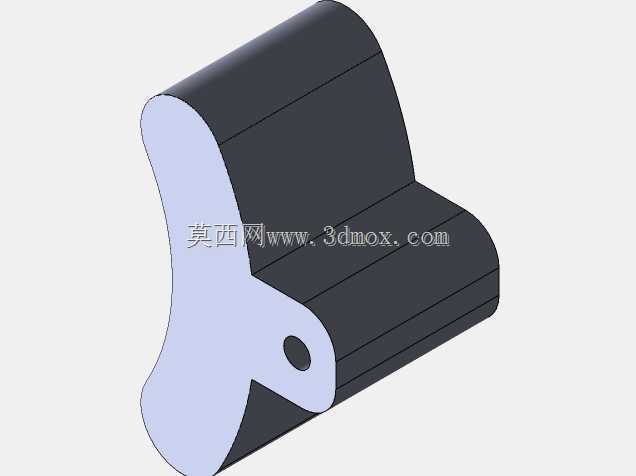

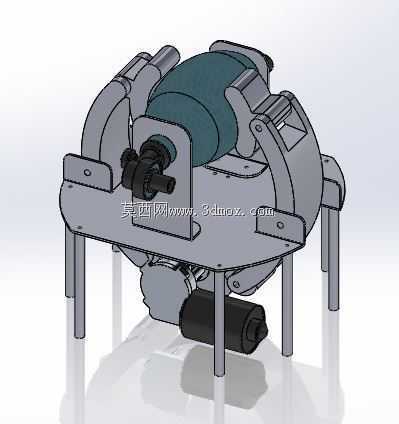

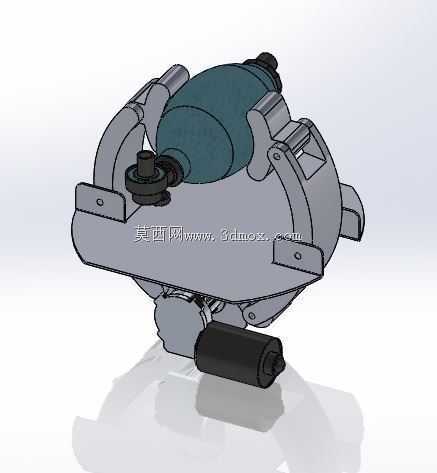

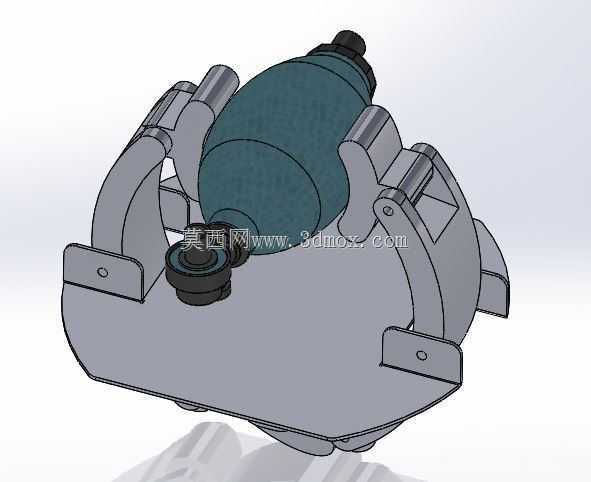

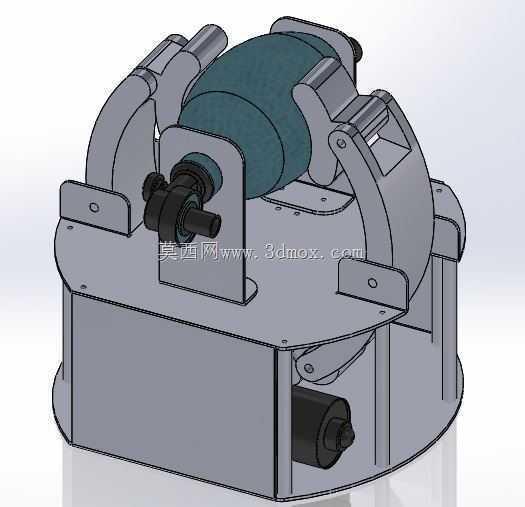

该装置主要面向应急医疗场景下的呼吸支持需求，可在常规医疗设备供给不足的临时救治点、基层医疗站点、突发公共卫生事件现场作为补充通气设备使用，核心用途是为存在自主呼吸障碍的患者提供稳定的节律性通气支持，替代人工手动按压通气的操作，降低医护人员长时间重复操作的体力消耗，同时保障通气参数的一致性。从结构设计来看，整套装置采用对称式铰接夹持结构作为核心执行部件，中部的夹持位可适配标准规格的人工呼吸囊，通过两侧铰接臂的往复摆动实现对呼吸囊的规律挤压，挤压行程可通过铰接点的安装孔位进行多档调节，以此匹配不同潮气量的输出需求，适配不同体重、不同通气需求的患者。驱动部分采用常规低压动力部件作为动力源，底部设置圆形安装底座，底座上预留多组均匀分布的安装孔位，可直接固定在桌面、支架或者临时救治台面上，安装边界可适配多数临时救治场景的台面尺寸，不需要额外定制专用安装支架，整体结构的外露部件均采用圆弧过渡处理，避免使用过程中剐蹭医护人员或者周边管路。设计思路上优先考虑易加工、易组装的特性，所有结构件均采用常规板材、型材加工成型，不需要特殊的定制加工工艺，普通具备基础机加工能力的站点即可完成零件制作与整机组装，结构件之间的连接多采用标准紧固件，不需要特殊的专用连接配件，后期维护更换零件的成本极低。整套装置的运动部件均设置有限位结构，避免运行过程中出现超行程挤压导致呼吸囊破损的问题，铰接转动位置预留有润滑间隙，可在长时间连续运行状态下保持稳定的动作节律，不会出现卡滞、行程偏移的问题。装置的整体外形为圆柱式布局，径向尺寸控制在可单人搬运的范围内，整机重量较轻，可快速转移至不同的救治点位，不需要配套复杂的吊装或者搬运设备，侧面预留的管路固定位可规整布设通气管路，避免运行过程中管路弯折、脱落影响通气效果。
