无动力自由辊道输送线结构设计

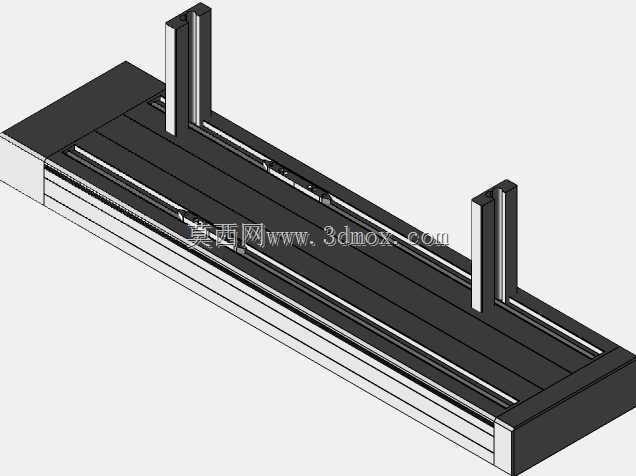

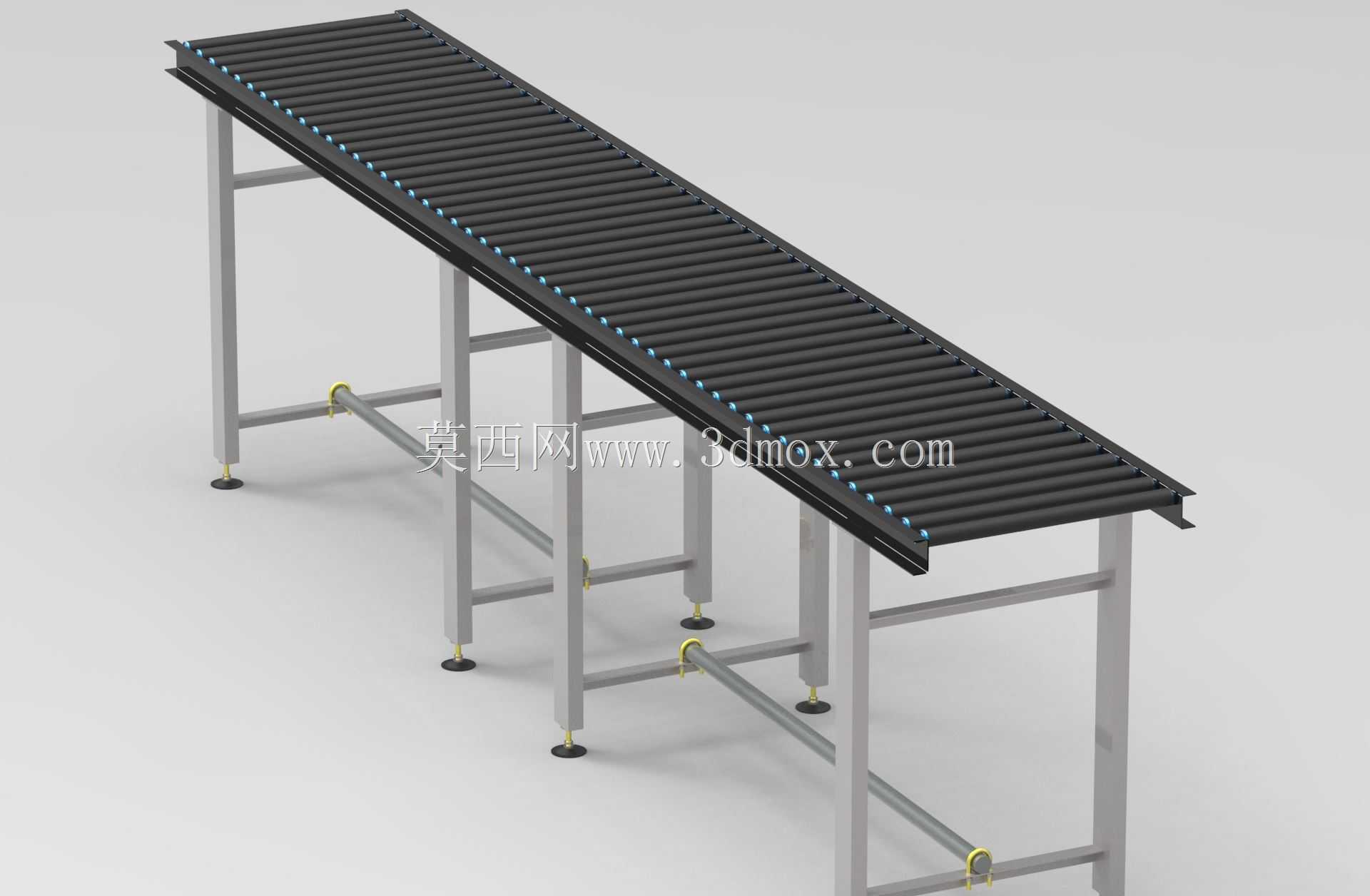

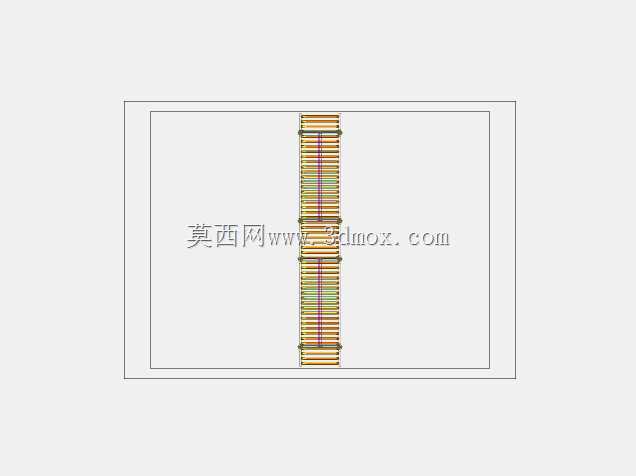

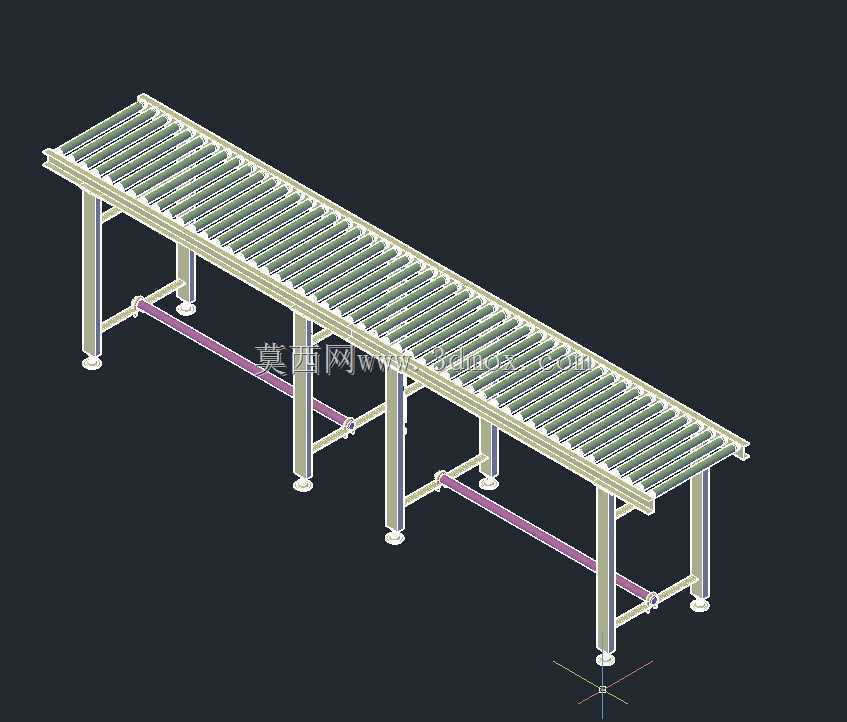

在离散制造车间的工序衔接环节、仓储出入库的接驳点位、装配线的工件流转工位，这类无动力辊道输送设备是应用频次极高的物流承载单元，不需要额外配置驱动动力源，完全依托工件自身重力或是作业人员的轻量推送即可完成物料的水平位移，相比带式输送、链板输送的运维成本更低，线体自重更轻，布局调整的灵活度也更高。从结构设计逻辑来看，这款辊道采用标准化的分段支腿承载结构，支腿底部配置可调式脚杯，能够适配车间地面存在的30mm以内的高度差，安装时不需要额外做地面预埋处理，只需要按照排布位置调平脚杯即可完成固定，单段线体的标准长度可根据工位间距做模块化拼接，常规单段长度覆盖1米到6米区间，辊面的有效输送宽度可根据承载工件的外形尺寸做适配调整，常规适配宽度从300mm到1200mm不等，能够满足箱装工件、工装托盘、小型结构件的输送需求。辊筒的排布间距经过载荷校核，常规工况下辊筒中心距控制在100mm到200mm区间，保证输送过程中工件底部至少有三根辊筒同时承载，避免工件出现卡滞、倾翻的问题，辊筒两端采用精密轴承与侧梁连接，转动阻力小，人工推送工件时的操作力度控制在50N以内，长时间作业也不会产生过高的劳动强度。侧梁采用标准型钢折弯成型，兼顾结构刚性与轻量化需求，支腿之间配置横向连接杆件，提升整线的结构稳定性，避免线体受侧向推力出现变形移位的问题，线体的整体安装高度可根据对接的作业工位、设备接口高度做调整，常规作业面高度控制在700mm到900mm区间，匹配站立作业的人机工程学要求。这类辊道输送设备既可以独立作为工序间的短距离输送载体，也可以和动力输送线、顶升移栽机构、分拣工位做拼接组合，搭建完整的车间物流输送网络，在五金加工、电子装配、包装仓储、汽配生产等场景都有广泛适配性，设计时预留了标准的安装接口，后续如果需要升级为动力辊道，只需要在侧梁位置加装驱动模组、传动链轮即可完成改造，不需要整体更换线体结构，能够有效降低产线迭代的改造成本。辊筒表面可根据输送工件的特性做适配处理，输送表面光洁的工件时可采用包胶辊筒增大摩擦力，输送重型工件时可采用加厚壁厚的钢制辊筒提升承载能力，单支辊筒的额定载荷可根据需求从10kg到200kg区间选型，整线的额定载荷按照每米承载重量核算，常规工况下每米承载能力可达500kg，能够满足绝大多数轻型、中型工件的输送需求。
