无动力自由滚筒输送设备结构设计

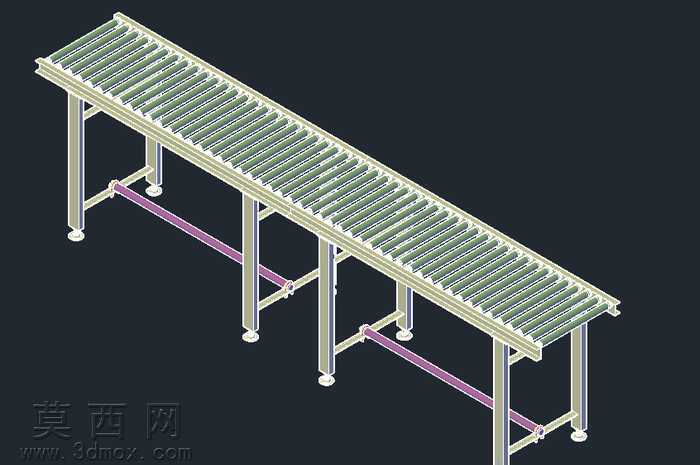

本作品为无动力自由滚筒输送设备的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体输送线的布局框架搭建，再逐一拆分细化各个功能部件，确保各组件的装配公差符合机械设计规范，整体结构无干涉问题。建模过程中对滚筒部件做了精细化处理，每根滚筒的轴端安装位、轴承配合位都按照实际加工尺寸还原，保证滚筒转动的同轴度精度，支撑机架采用标准型材搭建，支腿底部设计了可调脚杯结构，可根据现场安装地面的平整度调节设备整体水平度，适配不同车间的安装工况。机架之间设置了横向与斜向的加强拉杆，提升整体框架的结构刚性，避免长距离输送线出现中部下垂、机架晃动的问题，保障输送过程的稳定性。渲染阶段对不同部件赋予了贴合实际生产的材质属性，滚筒表面采用镀锌金属材质，还原金属辊筒的哑光金属质感，机架型材采用喷塑浅米色材质，加强拉杆采用紫色喷塑区分功能部件，脚杯采用橡胶与金属组合材质，整体渲染效果清晰区分各个结构模块，直观展现设备的装配关系。该自由滚筒输送机依靠货物自身重力或者人工推送实现物料输送，无需额外配置动力驱动组件，结构简单可靠，维护成本低廉，可广泛应用于生产车间的工序间物料转运、仓储物流的货物分拣输送、包装线的工件过渡输送等场景，设计过程中充分考虑了设备的通用性，滚筒间距可根据输送货物的底部尺寸做适配调整，支腿高度也可根据对接设备的高度做对应修改，具备较强的场景适配能力，整体结构设计符合轻量化与强度兼顾的原则，在保证机架承载能力的前提下尽可能减少冗余材料使用，降低设备的制造成本，同时模块化的结构设计也方便后续的部件更换与长度拓展，可根据实际输送需求灵活增减滚筒数量与机架段数，适配不同长度的输送路线要求。
