多段分流式滚筒输送线结构设计

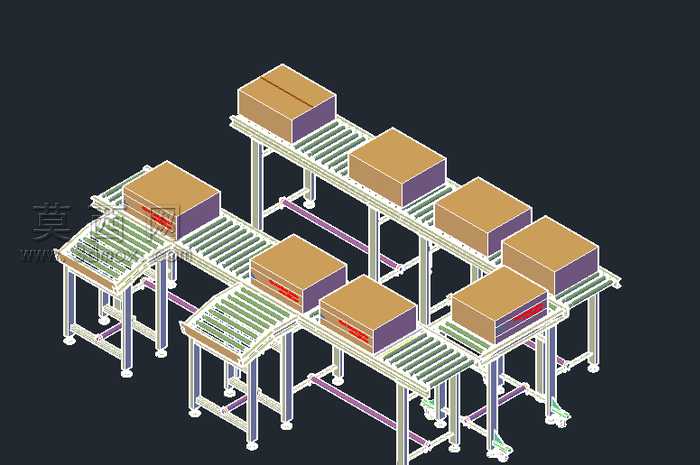

本作品为多段分流式滚筒输送线的三维建模成果，建模过程中严格遵循工业输送设备的实际设计规范，先完成整体线体的布局规划，再逐一对各功能模块进行精细化建模。整体线体包含多段直线输送段、转弯输送段以及分流接驳段，各段机架采用工业铝型材搭配标准连接件搭建，建模时精准还原了铝型材的截面槽口结构、脚杯的可调支撑结构，确保机架部分的尺寸参数完全符合实际装配要求。滚筒部分按照标准输送滚筒的结构进行建模，区分了主动滚筒与从动滚筒的结构差异，还原了滚筒两端的轴承安装位、轴芯连接结构，同时对滚筒的排布间距进行了精准设定，保证输送过程中箱体类物料不会出现卡滞、掉落的问题。线体的分流接驳位置设计了可切换的导向结构，建模时还原了导向板的摆动结构、驱动连接位，能够实现物料在不同输送支线间的顺畅流转，满足多工位物料分拣、转运的使用需求。渲染阶段采用工业场景常用的暗调背景，对铝型材机架赋予哑光银白金属材质，对滚筒赋予镀锌亮面金属材质，对输送的纸箱赋予瓦楞纸哑光纹理材质，通过光影调整突出线体的层级结构与各部件的装配关系，清晰展现各段线体的衔接位置与整体布局逻辑。设计过程中充分考虑了线体的扩展性，各段输送单元采用模块化设计思路，可根据实际厂区布局需求增减输送段、调整分流方向，同时兼顾了设备的维护便利性，滚筒、驱动组件的安装位均预留了足够的操作空间，整体结构紧凑合理，能够直接用于物流仓储、生产包装线的方案展示、结构验证以及后续的工程出图参考，完整还原了分流式滚筒输送线从整体布局到细节零件的全部结构特征。
