改良型FDM桌面级3D打印机结构设计

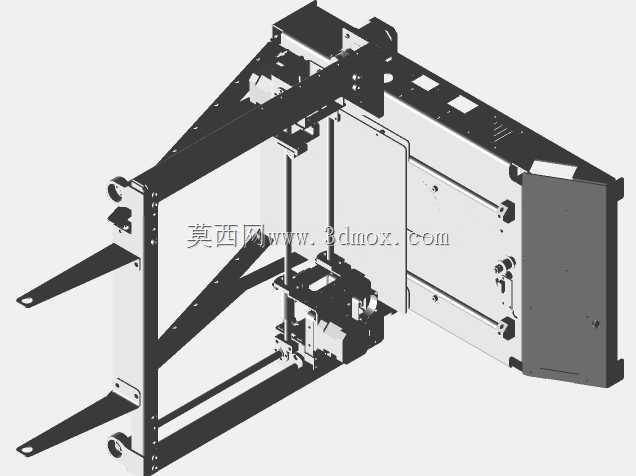

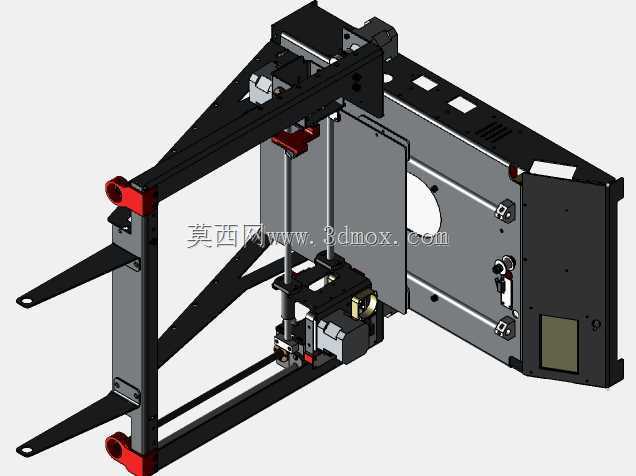

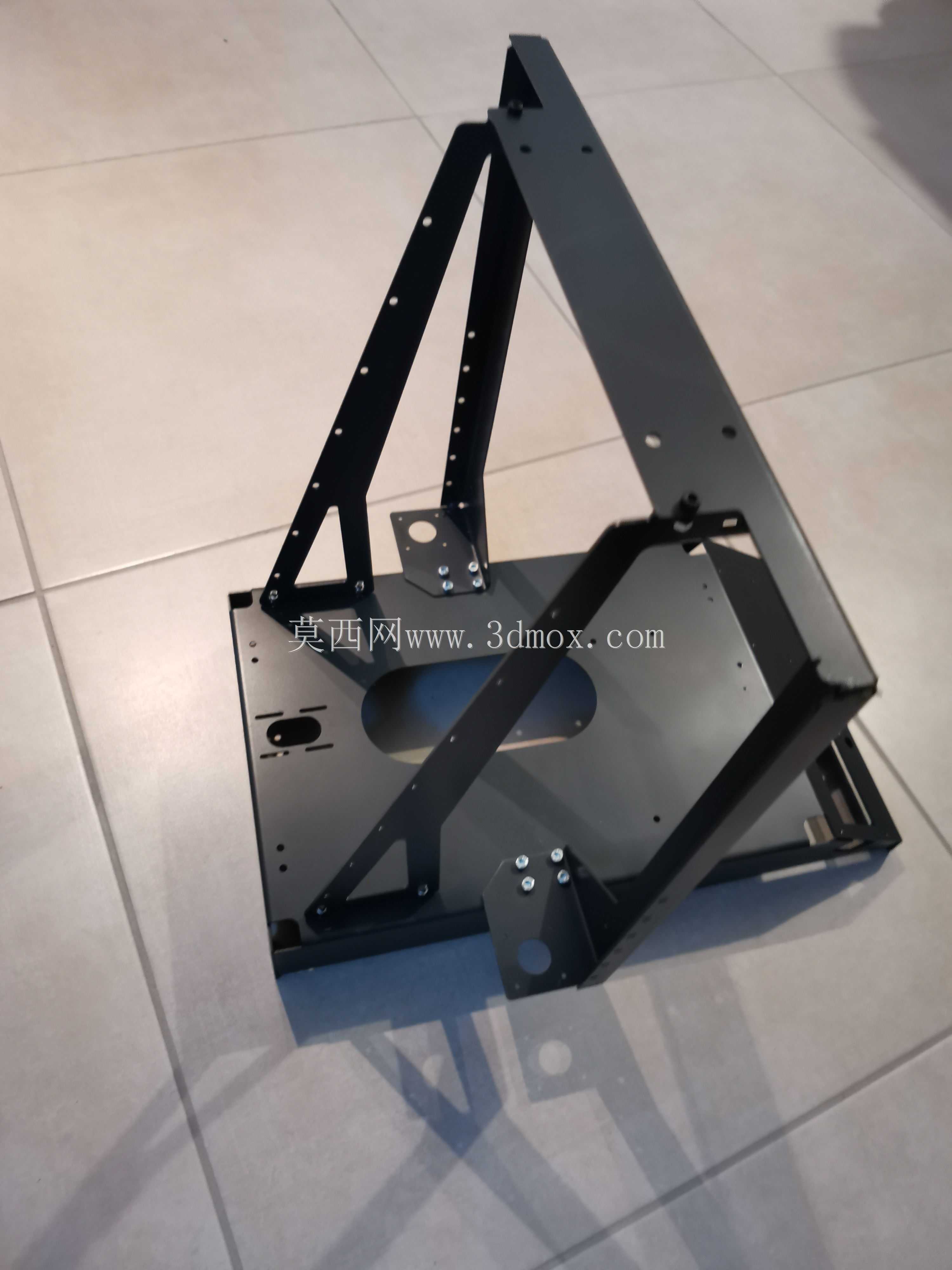

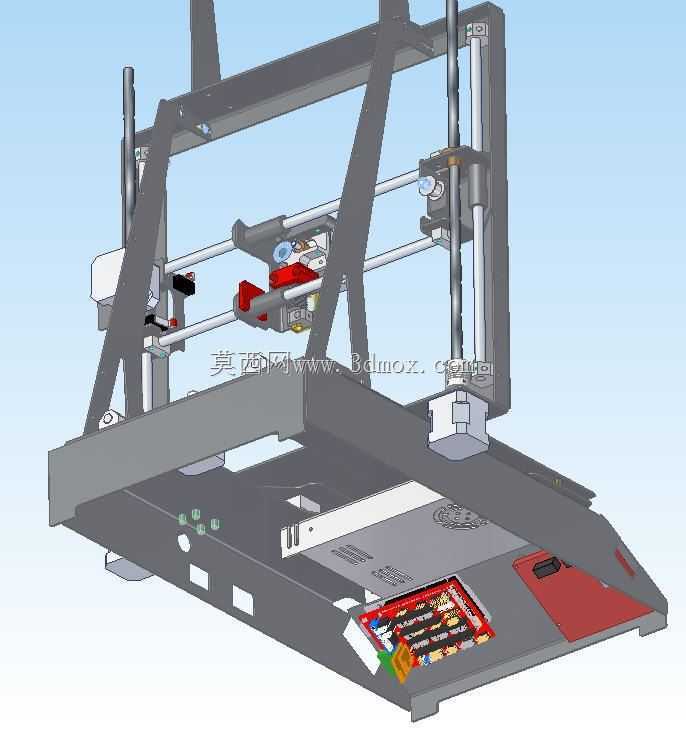

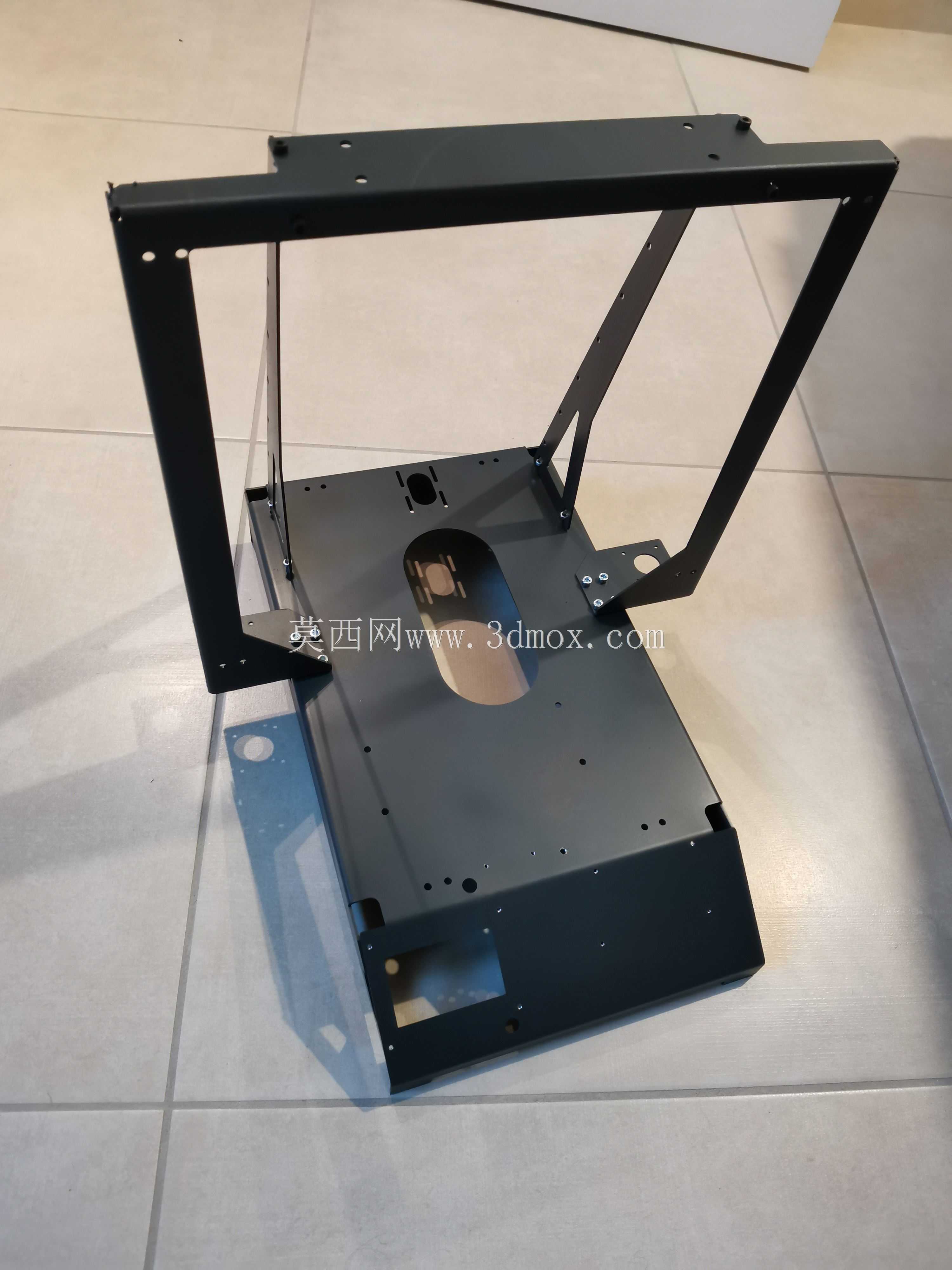

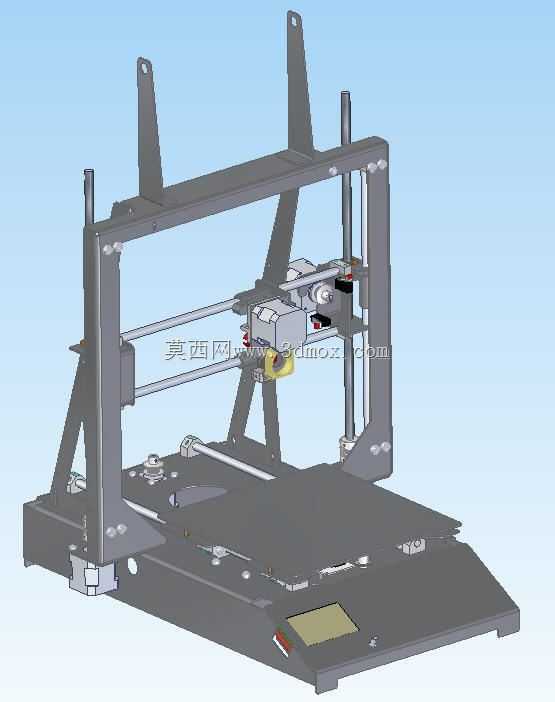

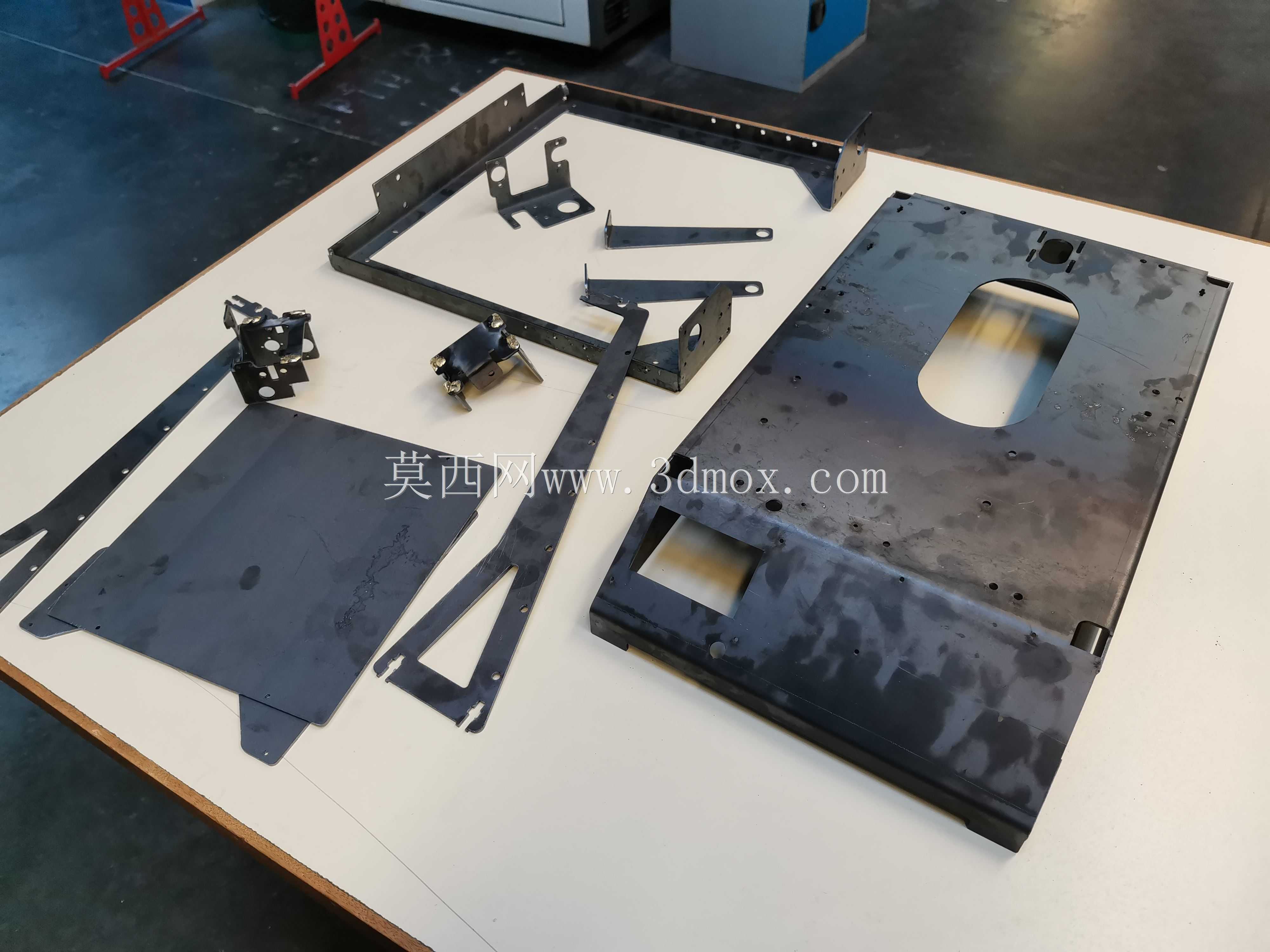

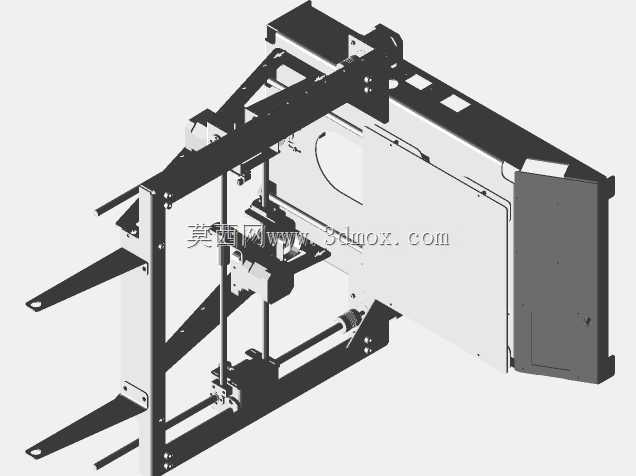

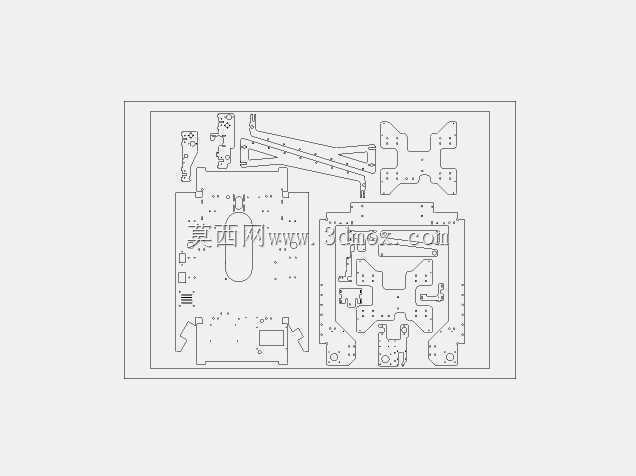

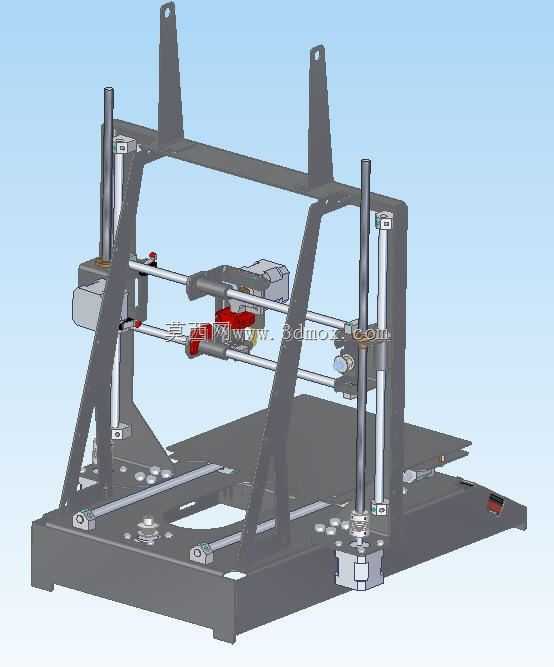

这款桌面级FDM成型设备的结构设计，首先围绕小批量原型制作、创客空间日常打样、教学实训场景的实际使用需求展开，没有追求工业级设备的大成型幅面，而是把安装边界控制在桌面摆放的合理范围内，整机底座采用一体化钣金折弯结构，既承担整机承重作用，也预留了电控元件、电源模块的内置安装空间，避免走线外露带来的安全隐患。从传动结构的设计思路来看，X、Y轴运动方向额外增设了前后限位的捕捉支撑结构，解决了早期开源Prusa结构在高速打印时运动端晃动偏移的问题，梯形丝杆传动的Z轴组件搭配双侧光杆导向，保证平台升降过程中的同轴度，不会出现平台倾斜导致的首层打印失败问题。X轴的同步带挂扣结构做了专门的位置修正，调整了皮带与带轮的啮合包角，减少长时间运行后皮带跳齿、丢步的概率，挤出头组件采用快拆式安装座，日常维护更换喷嘴、清理喉管时不需要拆解整个运动模组。机架部分采用型材与钣金件组合的连接方式，四个立式支撑柱通过角码与底座、顶部横梁刚性连接，相比纯亚克力机架的抗振性能提升明显，打印过程中机架不会因为运动组件的往复动作产生共振，减少层纹错位的问题。成型平台采用调平螺母搭配弹簧预紧的结构，配合底部的手动调平触点，用户可以快速完成平台水平度校准，平台表面预留了柔性贴膜的粘贴平面，打印完成后可以直接取下模型，不需要额外的铲刀撬动。设备前部预留了显示屏的嵌入安装位，操作按键与接口都布置在底座前侧的斜面上，用户站立或坐姿操作时都能轻松触达，不需要探身到设备侧面调整参数。走线全部通过机架内侧的走线槽布置，运动拖链内置了所有电机、限位开关的线缆，避免运动过程中线缆与传动部件干涉磨损。从实际使用的角度出发，整个结构没有多余的装饰性部件，所有外露的紧固件都采用标准内六角螺丝，日常维护时只需要一套通用内六角扳手即可完成全部拆装，不需要特殊定制工具。Y轴运动导轨直接固定在底座的加工基准面上，安装时不需要额外调整导轨平行度，降低了整机装配的难度，挤出头的散热风道采用侧向出风设计，既可以给喉管散热避免耗材提前融化堵头，也不会直吹成型模型导致模型快速冷却翘曲。
